SL Flow Control Valves: Komplett veiledning til struktur, funksjon og applikasjoner

Hva er en enveis strømningsreguleringsventil?

En enveis strømningsreguleringsventil er en strømningsreguleringsventil sammensatt av en tilbakeslagsventil og en strupeventil parallelt. Den brukes ofte til å kontrollere hastigheten til en sylinder og er også kjent som en hastighetskontroller.

Hva er arbeidsprinsippet til en L-type hastighetsregulator?

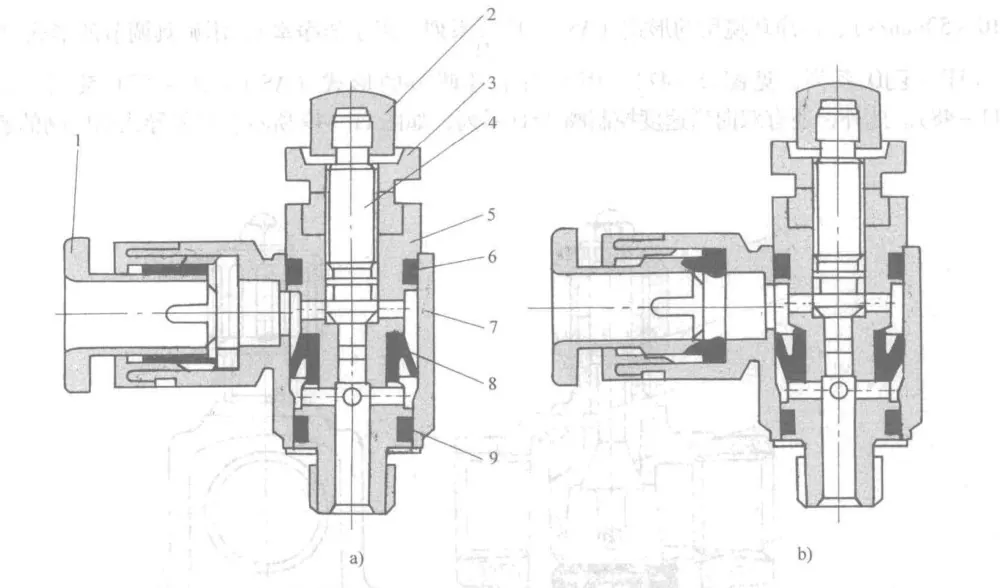

SL strømningskontrollventilfunksjonen oppnås gjennom en enveis tetningsring. Bilde (a) viser struping av eksosen, og bilde (b) viser struping av innløpet – forskjellen kommer bare fra installasjonsretningen til tetningsringen.

Denne ventilen er montert direkte på sylinderen, og sparer beslag, rør, arbeidstid og kostnader. Med sin svingbare design kan rørretningen justeres fritt etter montering. Gassventilen er også utstyrt med en låsemekanisme.

Hva er funksjonene til SL albue-type strømningsreguleringsventil?

·Det er en hastighetsregulator for aktuatorer.

·Alle R- og NPT-gjengede beslag bruker tetningsmiddel for tetting.

·Alle rette gjenger bruker standard O-ringer for tetning.

Hva er de forskjellige navnene og betegnelsene for SL pneumatiske beslag?

Hva er bruken og bruken av innløps- og eksosstrømreguleringsventiler?

Hastighetsregulatorer er vanlige pneumatiske komponenter som brukes til å justere forlengelses- og tilbaketrekningshastigheten til aktuatorer. Gassventiler er i hovedsak strømningsjusterende komponenter som kontrollerer sylinderhastigheten, men deres installasjonsposisjoner, gassretninger og kroppsdesign er forskjellige. I henhold til kontrollmetoden kan de deles inn i eksos-strupe-type og innløp-throttling-type.

Forskjellen mellom innløps- og eksosstrømreguleringsventiler:

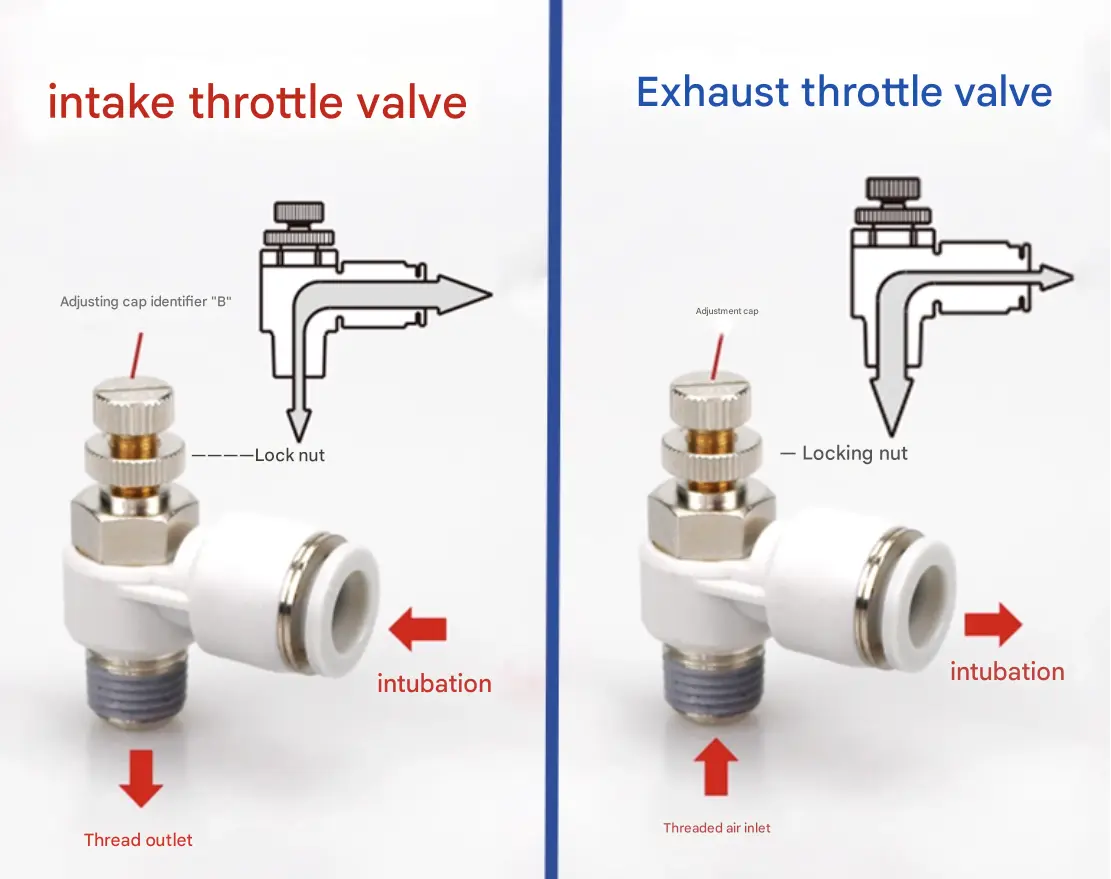

Disse er innløps- og eksosgassventiler, kjennetegnet ved hettemerkingene 'B' og 'OUT'. De kan brukes sammen: innløpsgassventilen justerer lufttilførselsstrømmen, mens eksosgassventilen styrer sylinderhastigheten for mer presis systemkontroll.

En strupeventil består hovedsakelig av ventilhuset, ventilkjerne, justeringsanordning og tetninger. Eksosgassventilens justeringsdel inkluderer et justeringshjul og et låsehjul. Innløpsgassventilen ser lik ut utvendig, og begge justeres ved først å løsne låsehjulet, vri på justeringshjulet for å stille inn flyten, og deretter stramme låsehjulet for å fikse det.

Innløpsgassventiler tar luft inn via rør og eksos via gjenget port; eksosgassventiler tar luft inn via gjenget port og eksos via rør.

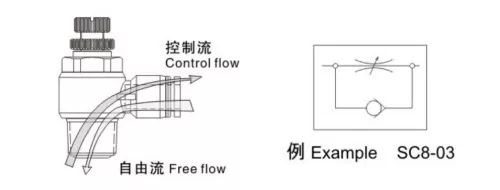

Fra funksjonssymbolene kan vi se at både eksos- og innløpsstrømreguleringsventiler er enveis strupeventiler, som kontrollerer strømningen i bare én retning samtidig som den tillater omvendt luftstrøm å passere fritt. For dobbeltvirkende sylindere foretrekkes eksosgassventiler for å forbedre sylinderbevegelsesstabiliteten. For enkeltvirkende sylindere, som vanligvis bruker en fjær for forlengelse eller tilbaketrekking når det ikke er lufttilførsel, må gassen overvinne fjærkraften under drift, så innløpsgassventiler er egnet for hastighetsregulering.

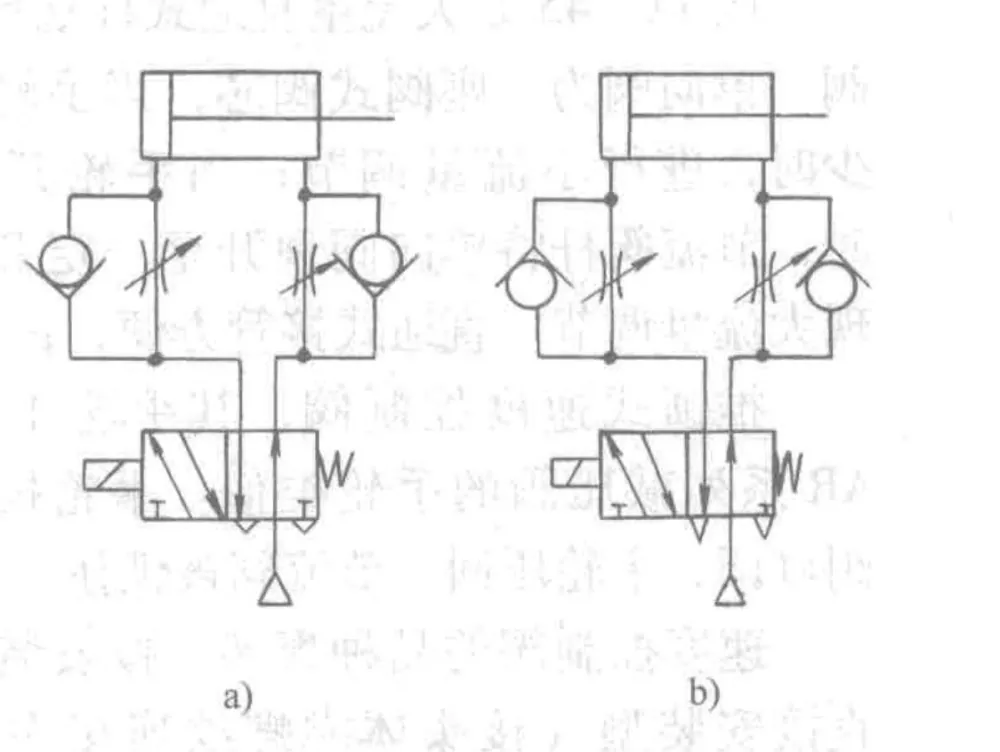

 Diagrammet viser 2 måter å koble en hastighetsreguleringsventil i en pneumatisk krets.

· I （a） (eksosgassregulering), når retningsventilen er aktivert, åpnes tilbakeslagsventilen på sylinderens innløpsside, slik at den stangløse siden fylles raskt. Luften i stangsiden kan kun slippes ut gjennom strupeventilen. Ved å justere gassåpningen kan sylinderhastigheten kontrolleres. Denne metoden gir stabil stempelbevegelse og er den mest brukte kretsen.

· I （b） (inntaksregulering) er tilbakeslagsventilen på innløpssiden stengt og tilbakeslagsventilen på eksossiden er åpen. Innløpsluftstrømmen er liten, så trykket i innløpskammeret stiger sakte, mens avtrekkskammertrykket synker raskt. Stempelet beveger seg hovedsakelig ved luftekspansjon, noe som gjør hastighetskontrollen ustabil. Denne metoden brukes vanligvis bare for enkeltvirkende sylindre, klemsylindere eller lavfriksjonssylindre.

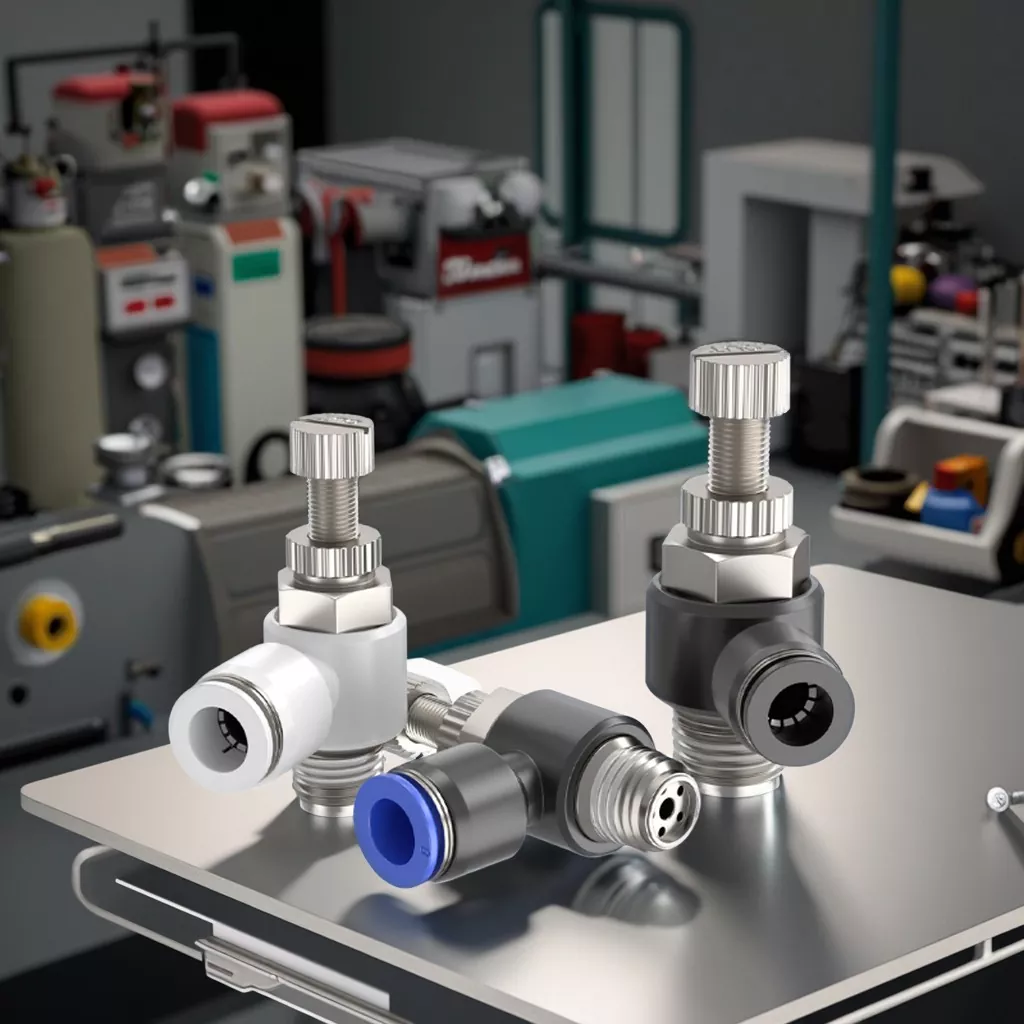

OLK SL serie albue-type strømningsreguleringsventilerer høykvalitets pneumatiske hastighetsregulatorer designet for presis aktuatorhastighetsregulering. Med en enkel, men pålitelig struktur, integrerer hver ventil en gassmekanisme og en enveis tilbakeslagsventil, som tillater kontrollert luftstrøm i én retning samtidig som den muliggjør fri omvendt strømning.

Tilgjengelig i både innløps- og eksos-strupende typer, kan SL-ventiler monteres direkte på sylindere for å sparebeslag, rør, og installasjonstid. Den svingbare designen tillater fleksibel rørorientering, og justeringshjulet med låsemekanisme sikrer fin og stabil strømningskontroll.

Mye brukt i pneumatisk automatisering, enkelt- eller dobbeltvirkende sylindre, klemsylindere og lavfriksjonssylindre, SL-ventiler hjelper til med å forbedre sylinderytelsen, redusere syklustidene og optimere systemstabiliteten. Med OLK SL-serien får du pålitelige, effektive og brukervennlige hastighetskontrollløsninger for dine pneumatiske systemer.
