Rask tilkoblingsrørmontering Tillat sikker tilkobling ved å bare skyve røret helt inn.
For å fjerne røret, skyv først frigjøringshylsen jevnt innover for å åpne fjærkolletten, og deretter kan røret lett trekkes ut.

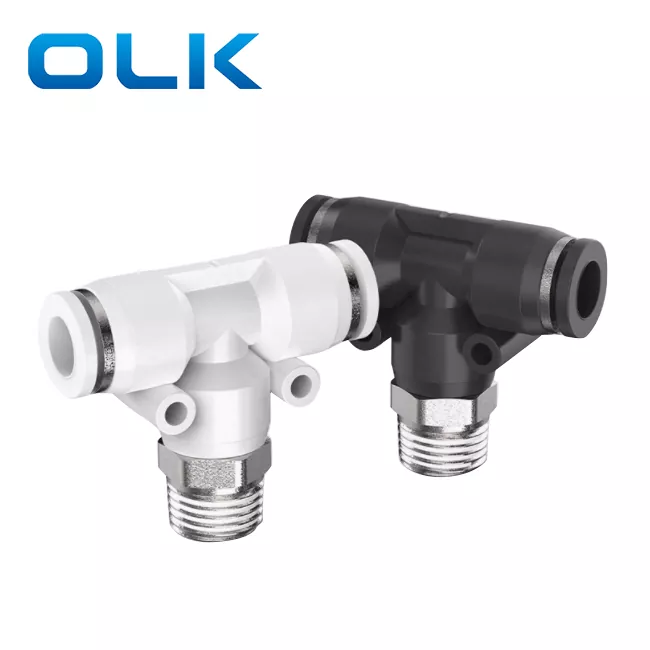

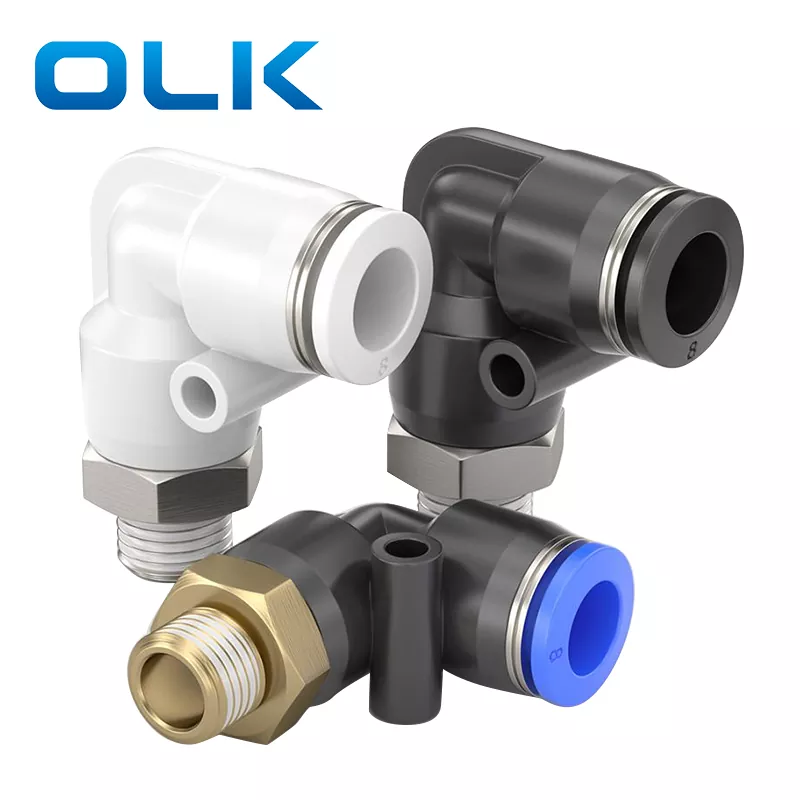

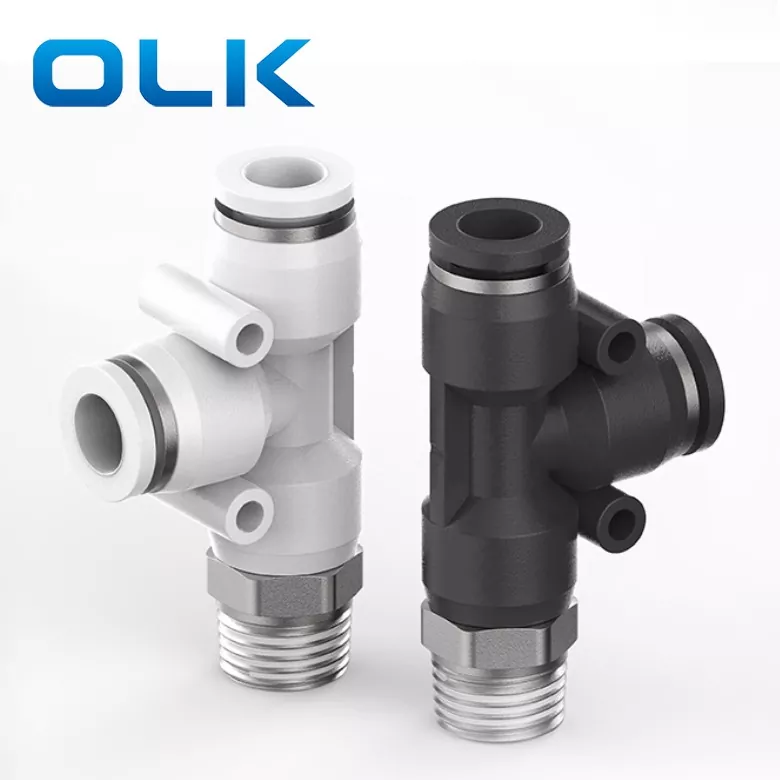

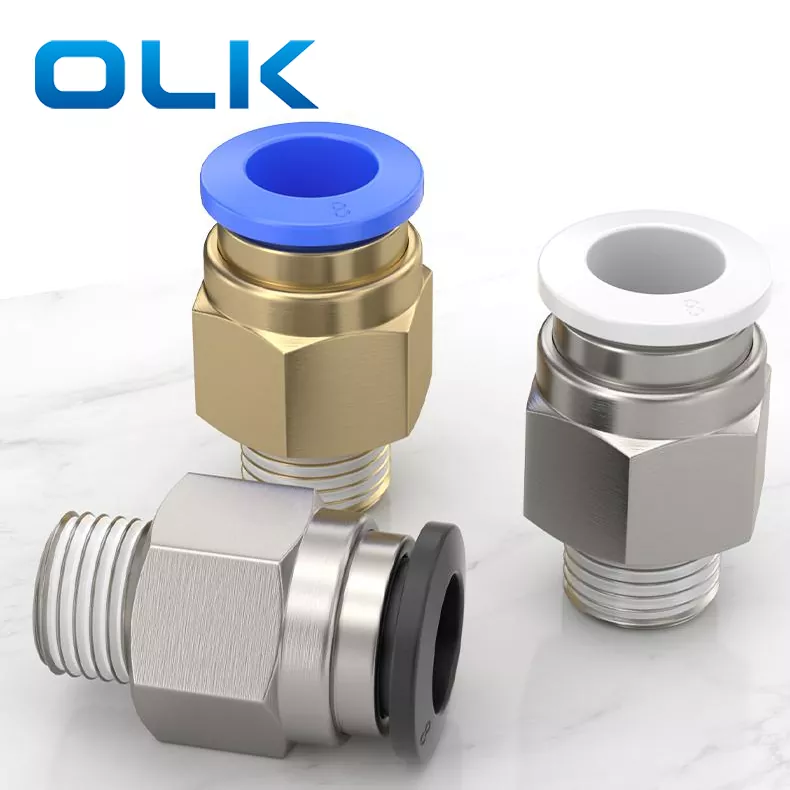

Quick Connect Tube -beslag brukes i pneumatisk Tybe -system
Pneumatiske rørbeslag med forskjellige typer kan møte alle neeeds i pneumatisk rørsystem
Selv etter installert, kan rørets retning fritt endres
Nikkelbelagt messinglegeme er korrosjonssikker og anti-forurensning
Alle R- og NPT -tråder lim har en tetningseffekt.
Alle rette tråder er standard O -ringer.
Trådspesifikasjonssammenligningstabell for pneumatiske beslag
| 55 ° avsmalnende rørtråd | |||||
| Kode | 01 | 02 | 03 | 04 | 06 |
| Tråd | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° Rett rørtråd | |||||
| Kode | G01 | G02 | G03 | G04 | G06 |
| Tråd | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Metrisk tråd | |||||
| Kode | M3 | M5 | M6 | ||
| Tråd | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° avsmalnende rørtråd | |||||
| Kode | N01 | N02 | N03 | N04 | N06 |
| Tråd | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Unified Fine Pitch Thread | |||||
| Kode | U10 | ||||
| Tråd | 10-32UNF | ||||
Merk: olk pneumatisk montering sendes som standard med avsmalnede tråder. Hvis andre trådtyper (f.eks. Parallell, metrisk, NPT, etc.) er påkrevd, må du varsle OLS -salgsteamet vårt når du legger inn bestillingen.
Vanlige tråder og trådstandarder for hurtigkoblingsanledning
| Trådtype | Trådkode | Trådform | Trådvinkel (α) | Matchende type | Standarder | Standardkode | Standard organisasjon |
| BSPP (sylindrisk, ikke-forsegling) | G | Intern/ekstern | 55 ° | Parallell/parallell | ISO 228-1 2003 | ISO | ISO - Internasjonal organisasjon for standardisering |
| BSPP | Intern/ekstern | 55 ° | Parallell/parallell | GB/T 7307 2001 | GB | SAC - Standardisering av Kina | |
| Pf | Intern/ekstern | 55 ° | Parallell/parallell | BS 228-1 2003 | Bs | BSI - British Standards Institution | |
| JIS B 0202 | Han | JISC - Japansk industriell standardutvalg | |||||
| KS B 0221 | KS | Kats - Koreansk byrå for teknologi og standarder | |||||
| BSPT (avsmalnet, forsegling) | Rp | Innvendig | 55 ° | Konisk/parallell | ISO 7-1 | ISO | ISO - Internasjonal organisasjon for standardisering |
| Rc | Innvendig | Konisk/parallell | GB/T 7306-1987 | GB | SAC - Standardisering av Kina | ||
| R | Utvendig | Konisk/parallell | BS 21 1985 | Bs | BSI - British Standards Institution | ||
| Bsp | Intern/ekstern | 55 ° | Avsmalnet/avsmalnet | JIS B 0203 | Han | JISC - Japansk industriell standardutvalg | |
| Pt | Intern/ekstern | Avsmalnet/avsmalnet | KS B 0222 | KS | Kats - Koreansk byrå for teknologi og standarder | ||
| NPSC (amerikansk intern) | NPSC | Innvendig | 60 ° | Konisk/parallell | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Standardisering av Kina | |||||
| NPT (amerikansk avsmalnende) | Npt | Intern/ekstern | 60 ° | Avsmalnet/avsmalnet | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Standardisering av Kina | |||||
| Metrisk tråd | M | Intern/ekstern | 60 ° | Parallell/parallell | ISO 261-1998 | ISO | ISO - Internasjonal organisasjon for standardisering |
| GB/T 1193-2003 | GB | SAC - Standardisering av Kina |

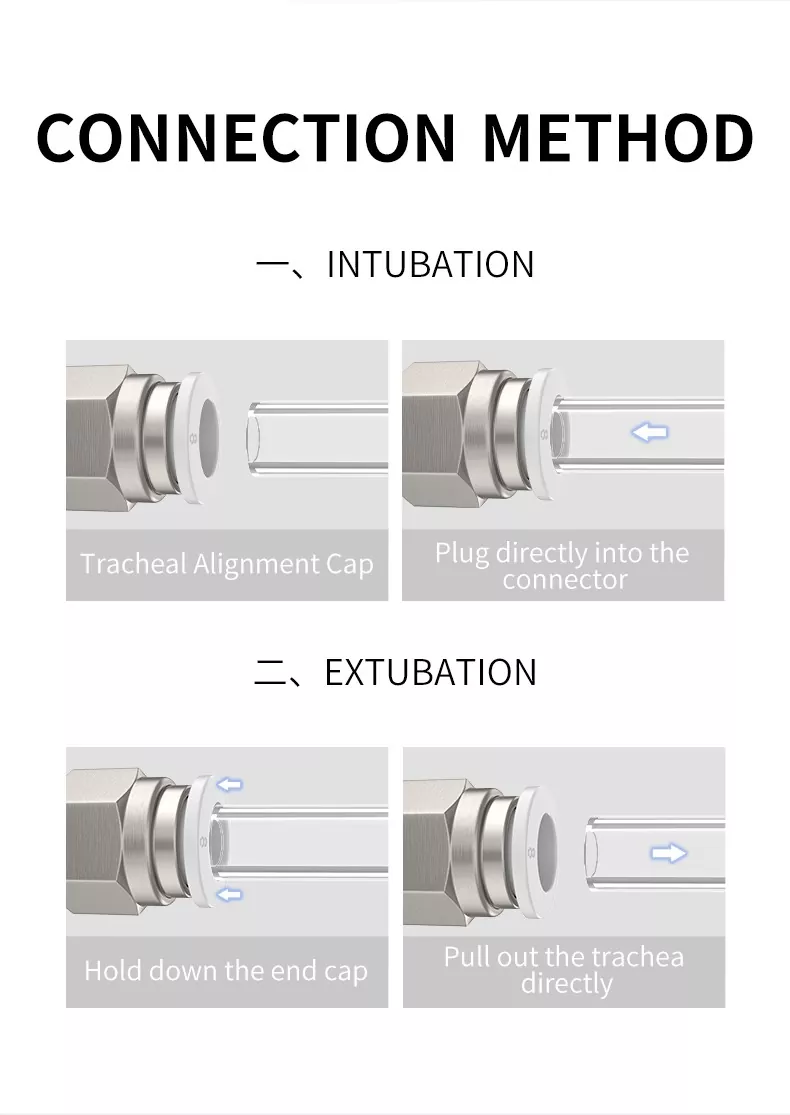

1. For å bekrefte at den endelige tverrsnittet av slangen er vertikal, er det ingen riper på slangens ytre omkrets. Slangen er ikke elliptisk.
2. Sørg for å bekrefte at slangen er satt inn i slangen. Annet, det er luftlekkasje.
3. Sørg for å bekrefte at slangen ikke blir trukket ut etter at slangen er satt inn.
1. Før du kobler fra røret, må du bekrefte at trykket inne i røret er på ‘0’.
2. Trykk på frigjøringsringen jevnt mot bunnen og trekk ut røret. Hvis frigjøringsringen ikke trykkes på plass, blir røret muligens ikke trekkes ut eller kan anstrenges. Rørrester kan forbli inne i rørmonteringen.
