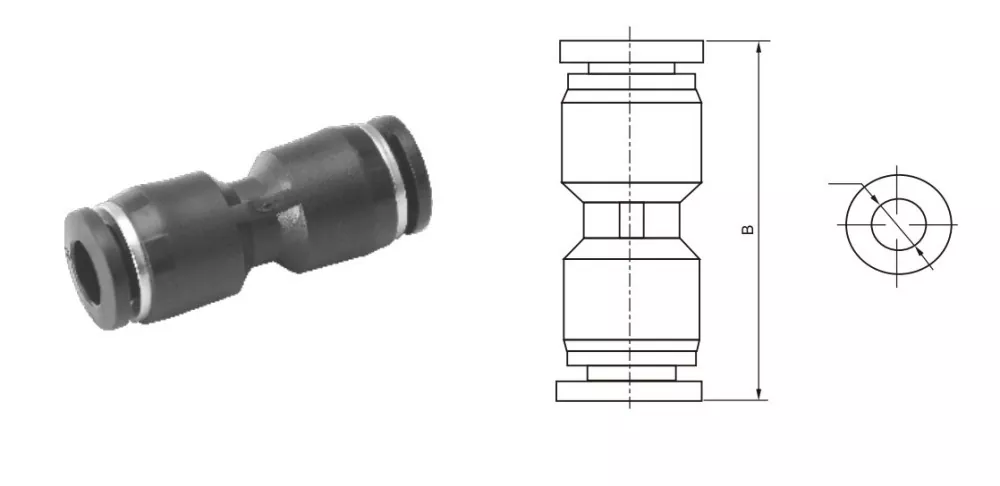

PU Union Straight Push in Tube Fitting er push-to-connect-kontakter design for bruk med PU (polyuretan) rør i pneumatiske systemer.
De tilbyr rask installasjon, sterk tetning og enkel demontering, noe som gjør dem ideelle for luftverktøy, sylindere og automatiseringsutstyr.
Tilgjengelig i forskjellige typer som rett, albue, tee og skott, med forskjellige trådstørrelser som passer til et bredt spekter av applikasjoner.
|
Bestillingskode |
|||
|
PU |
8 |
- |
01 |
|
Modell |
Rørstørrelse (metrisk) |
|
Rørstørrelse (metrisk) |
|
PU -serien passende |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Væske |
Luft/vann (betinget)/vakuum |
|
Driftstrykk |
0-1.0MPA |
|
Vakuumtrykk |
-100kpa (10 torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Materiale |
Nylon (PA), polyuretan (PU) |
|
Tomme rørmonterende |
Metrisk rørmontering |
Fd1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Common Imperial trådstørrelse konverteringsreferanse |
||
|
Imperial størrelse |
Ca. Metrisk (mm) |
Konverteringsformel |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3,97mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9,53mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7mm |
1 ÷ 2 × 25,4 = 12,7 |
Forskjellen mellom PU -beslag og PG -beslag?
PU kobler den samme luftslangen på begge sider, PG kobler luftslange med forskjellige diametre på begge sider
