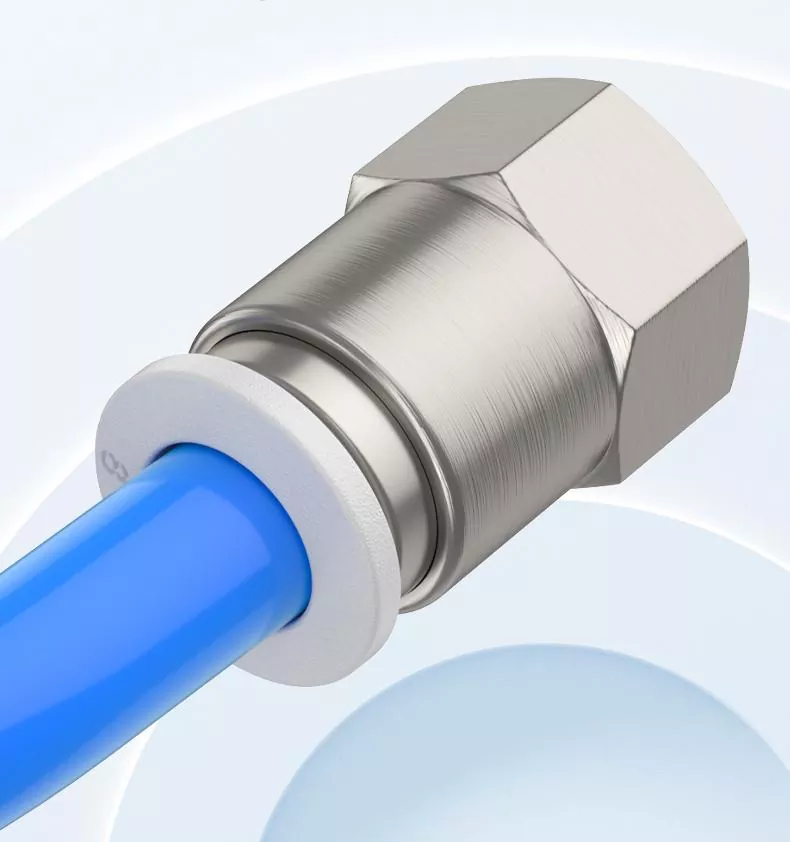

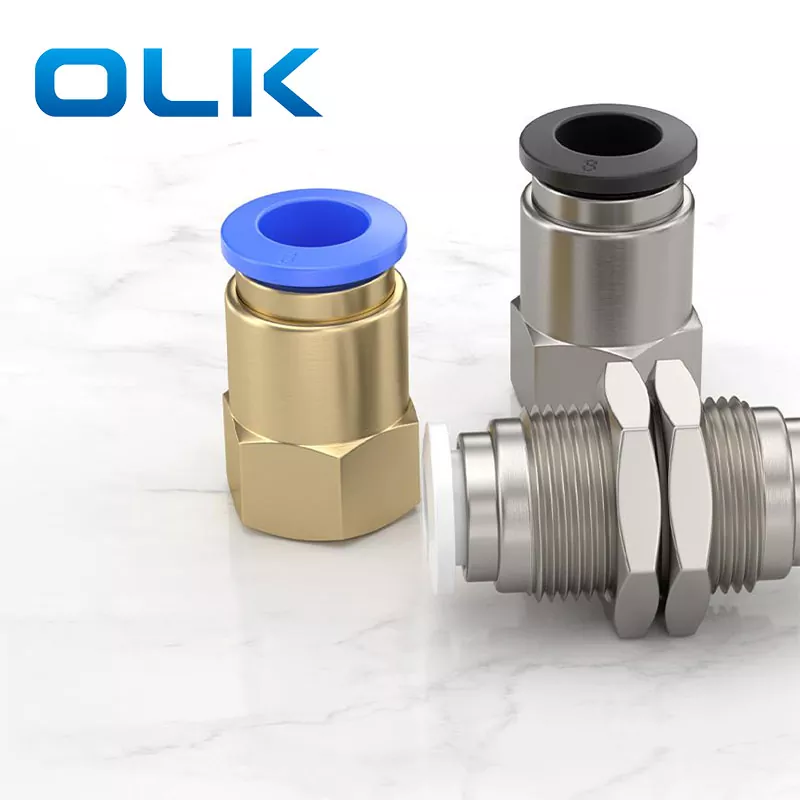

Black,White,BluePCF Straight Push In Tube Fitting og PC hanngjenger rett push-in tubefitting tilhører alle den grunnleggende typen push-in-fitting. Men PCF er hunn R-gjenger rett. Innvendig gjenge brukes til å koble til eksterne gjengekomponenter, og innføringsrørenden er koblet til en slange. Begge støtter flere gjengestandarder, noe som gjør slangeinnsetting og PCF-innvendig praktisk. I tube fitting-form kan være kortere og installeres mer kompakt
|
Bestillingskode |
|||
|
PCF |
8 |
-- |
01 |
|
Modell |
Rørstørrelse (metrisk) |
|
Gjengetype (55° rett rørgjenge) |
|
PCF serie beslag |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Væske |
Luft/vann (betinget)/vakuum |
|
Driftstrykk |
0-1,0 MPa |
|
Vakuumtrykk |
-100Kpa(10 Torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Materiale |
NYLON(PA),polyuretan(PU) |
|
Tommers rørtilpasning |
Metrisk rørkobling |

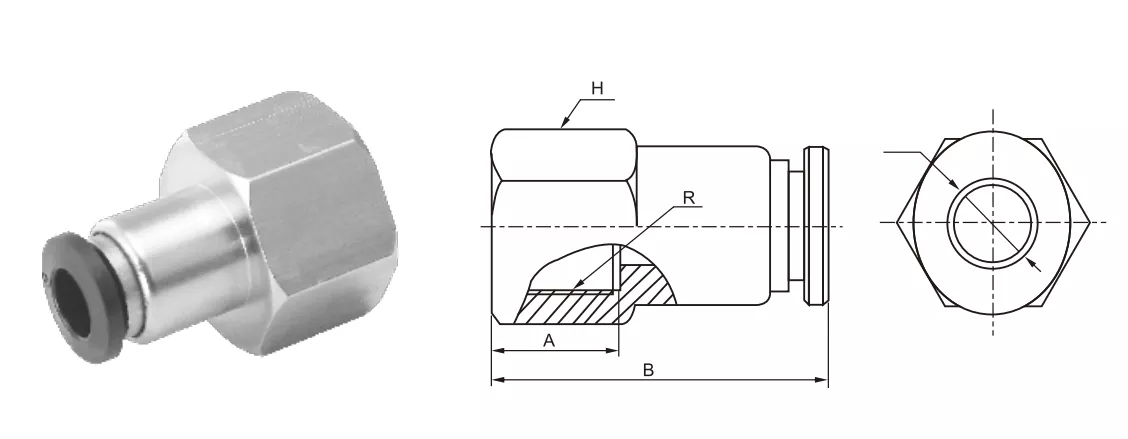

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Type |
Push-in-kontakt |
|
|
Støtte for trådtype |
BSPT / NPT / Metrisk |
|
|
Tråd |
Mann |
Hunn |
|
Installasjon |
Skru inn gjengede hull eller sylinder- og annet utstyrsender |
Skru inn den utvendige gjengede sylinderen eller skjøten |
|
Søknad |
Den vanligste universelle modellen, foretrukket, utstyrt med innvendig gjengeutstyr |
Brukes for tilkobling med utvendige gjengede beslag eller i situasjoner med store plassbehov |
|
Installert på sylinderen eller ventilhuset (sylinderen har innvendige gjenger), den gjengede enden er koblet til utstyret, og slangen settes inn for bruk |
Koble til luftutløpet til kontrollventilen eller magnetventilen (med utvendig gjenge) og fest enheten med innvendig gjenge, og sett inn en slange i den andre enden |
|
|
Krever sterkere låsestyrke eller høyere tetningskrav, ofte brukt i forbindelse med gjengetetning eller O-ring |
På grunn av begrenset plass kan kun innvendige gjenger brukes til tilkobling. Kan redusere den totale fugelengden |
|
Hvilke pneumatiske applikasjoner er PCF Female Straight Push In Tube Fitting egnet for?
Det må være en ekstern gjenget tilbehørsforbindelse med høye plassbehov
Hva bør jeg være oppmerksom på når jeg bruker en PCF-kobling?
Driftstrykket kan ikke overstige 1,0 MPa
