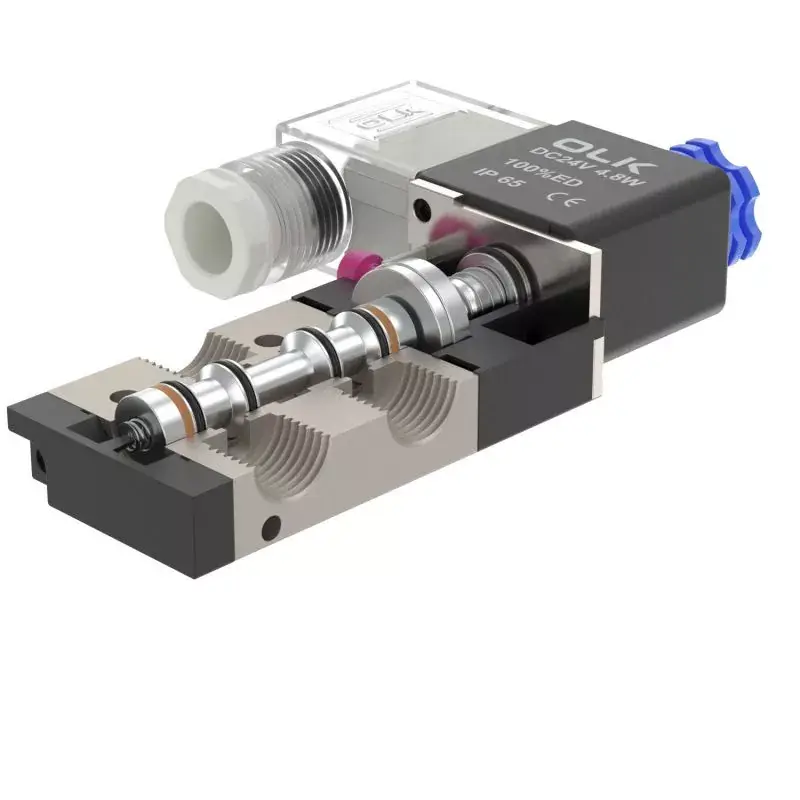

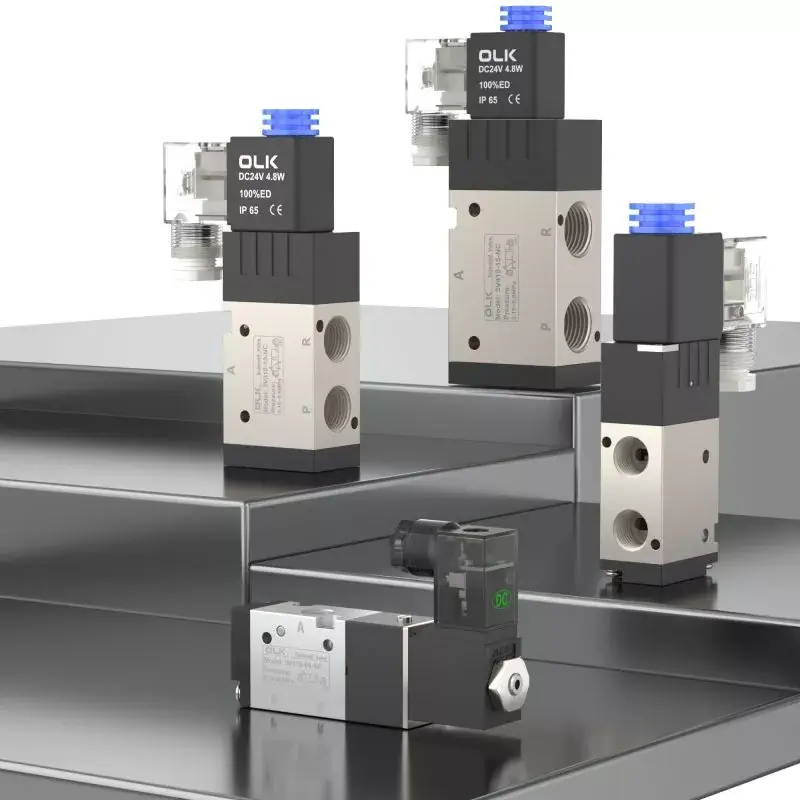

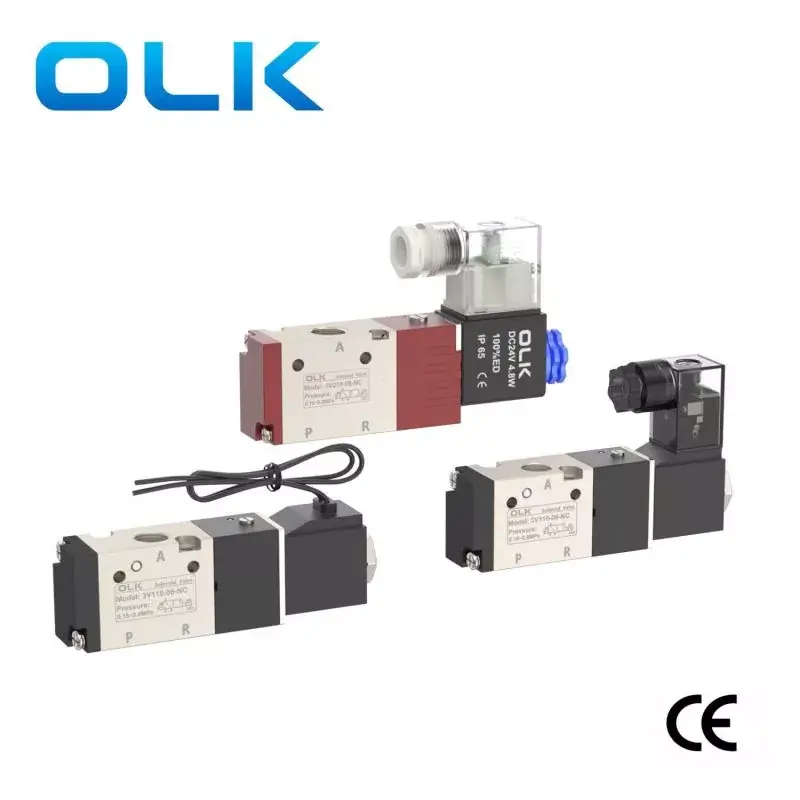

Onomleikai (Oll) 3V-serien magnetventil 3-veis, tilhører den pilotstyrte magnetventilkategorien, med rask responshastighet og pålitelig drift, egnet for å kontrollere envirkende sylindere. Ventilkroppen er laget av korrosjonsbestandig, høye temperaturresistent aluminiumslegering, noe som gjør den egnet for bruk i forskjellige tøffe miljøer.
Det kan matches med industrielle automatiseringsscenarier, for eksempel væskekontroll og konvertering på forskjellige automatiserte produksjonslinjer, pneumatisk utstyr, medisinsk utstyr, etc.
Symbol:
1. Direkte virkningskonfigurasjon, responsiv bytte;
2. Alternativer som er tilgjengelige for normalt lukkede og normalt åpne typer;
3. Koaksial avstengningsstruktur, utmerket forsegling, stor strømningshastighet;
4. Ingen behov for oljesmøring;
5. Utstyrt med manuell enhet for enkel installasjon og feilsøking;
6. Flere standardspenningskarakterer er tilgjengelige for valg.
|
arbeider medium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
Pilottype |
|
Antall stillinger |
To posisjon treveis |
|
Smøring |
unødvendig |
|
Working Pressure Range MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Garantert trykkmotstand |
1,5MPA (215psi) |
|
Kroppsmateriale |
aluminiumslegering |
|
Standard spenning |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Bruk spenningsområde |
AC: ± 15 ％ DC: ± 10 ％ |
|
beskyttelsesnivå |
IP65 (DIN40050) |
|
Varmemotstandskvalitet |
Klasse b |
|
Tilkoblingstype |
Din Socket -type, utløpstype |
|
Eksitasjonstid |
0,05 sekunder eller mindre |
|
modell |
Portdiameter |
Arbeidstemperatur ° C. |
Maks driftsfrekvens |
Flow tverrsnittsareal mm² (CV-verdi) |
strømforbruk |
|
3V110-M5 |
M5 |
-20∼70 |
5 ganger/sekund |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 ganger/sekund |
5.5 (0.31) |
AC: 3VA DC: 3W |
|

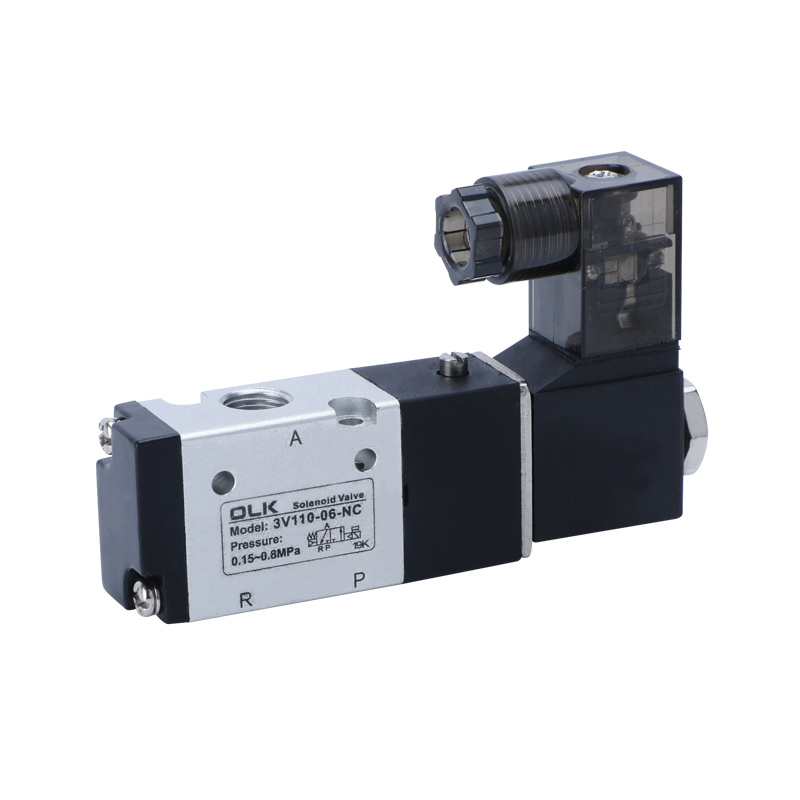

3V110-06 |
G1/8 |
-20∼70 |
5 ganger/sekund |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3V120-06 |
G1/8 |
-20∼70 |
5 ganger/sekund |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Inntak = Outlet = G1/8 |
-20∼70 |
5 ganger/sekund |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
Inntak = Outlet = G1/8 |
-20∼70 |
5 ganger/sekund |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|

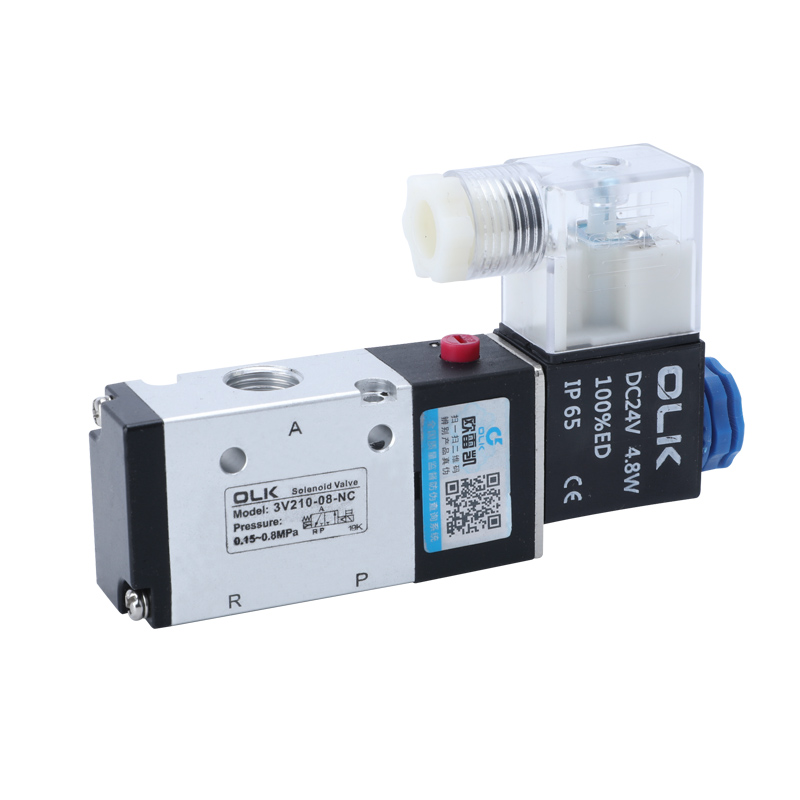

3V210-08 |
Inntak = Outlet = G1/4 |
-20∼70 |
5 ganger/sekund |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|

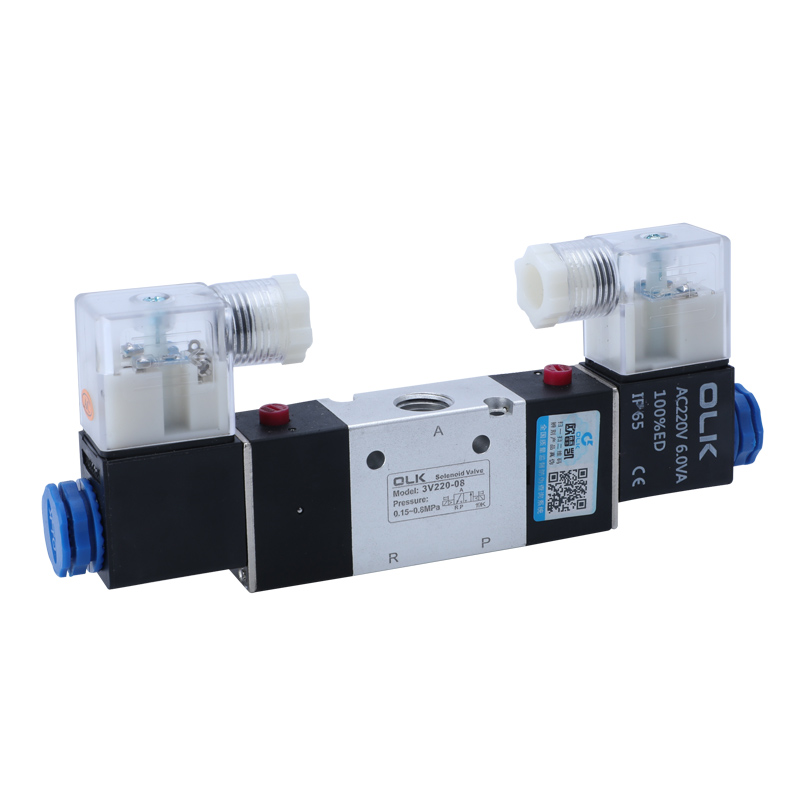

3V220-08 |
Inntak = Outlet = G1/4 |
-20∼70 |
5 ganger/sekund |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
Inntak = Outlet = G1/4 |
-20∼70 |
5 ganger/sekund |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
Inntak = Outlet = G1/4 |
-20∼70 |
5 ganger/sekund |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
Inntak = Outlet = G3/8 |
-20∼70 |
5 ganger/sekund |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
Inntak = Outlet = G3/8 |
-20∼70 |
5 ganger/sekund |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
Inntak = Outlet = G1/2 |
-5∼60 |
3 ganger/sekund |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
Inntak = Outlet = G1/2 |
-5∼60 |
3 ganger/sekund |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
