Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

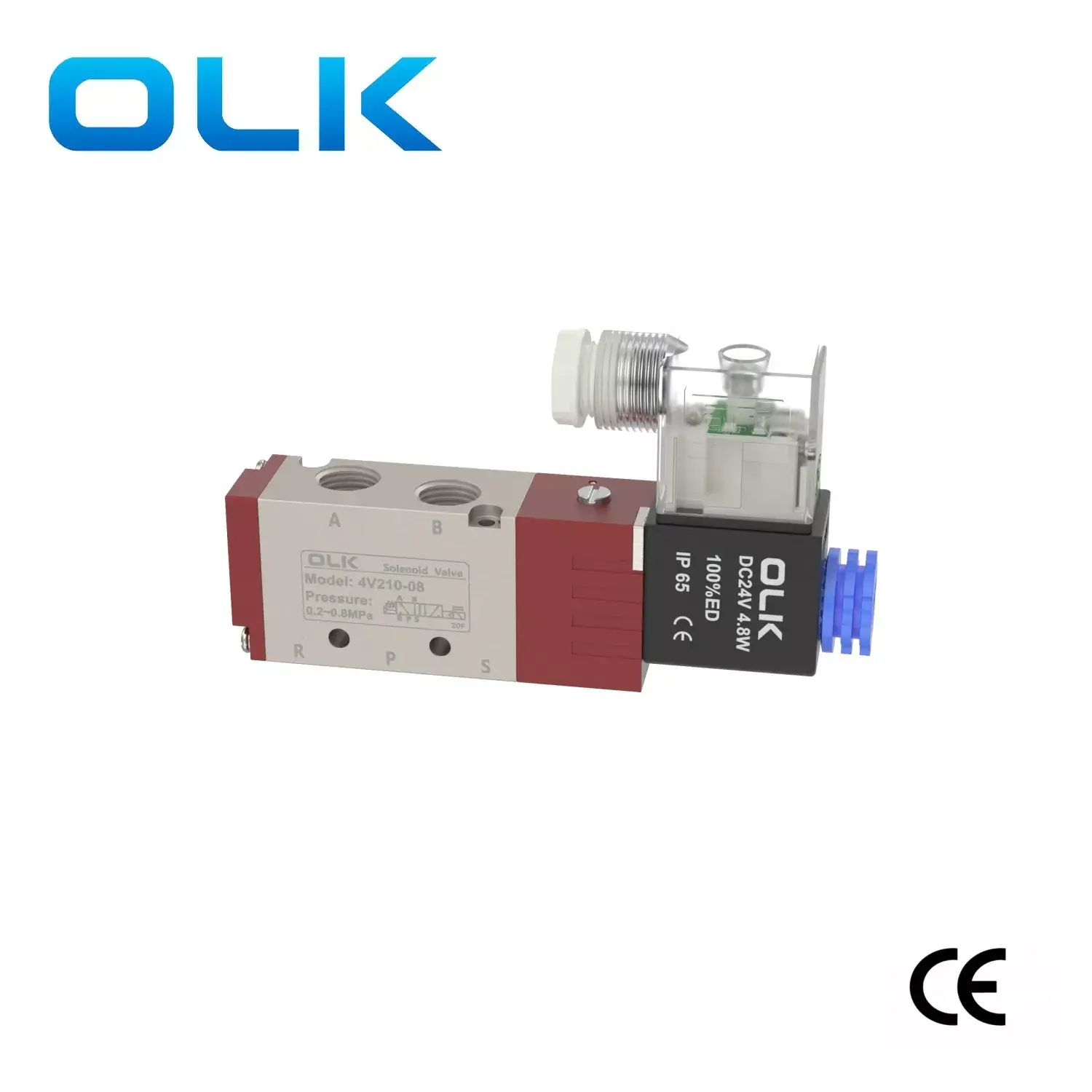

Internal Pilot Operated4V-serien magnetventil 5-veis magnetventil er en væskeretningsventil som er egnet for luft som arbeidsmedium.

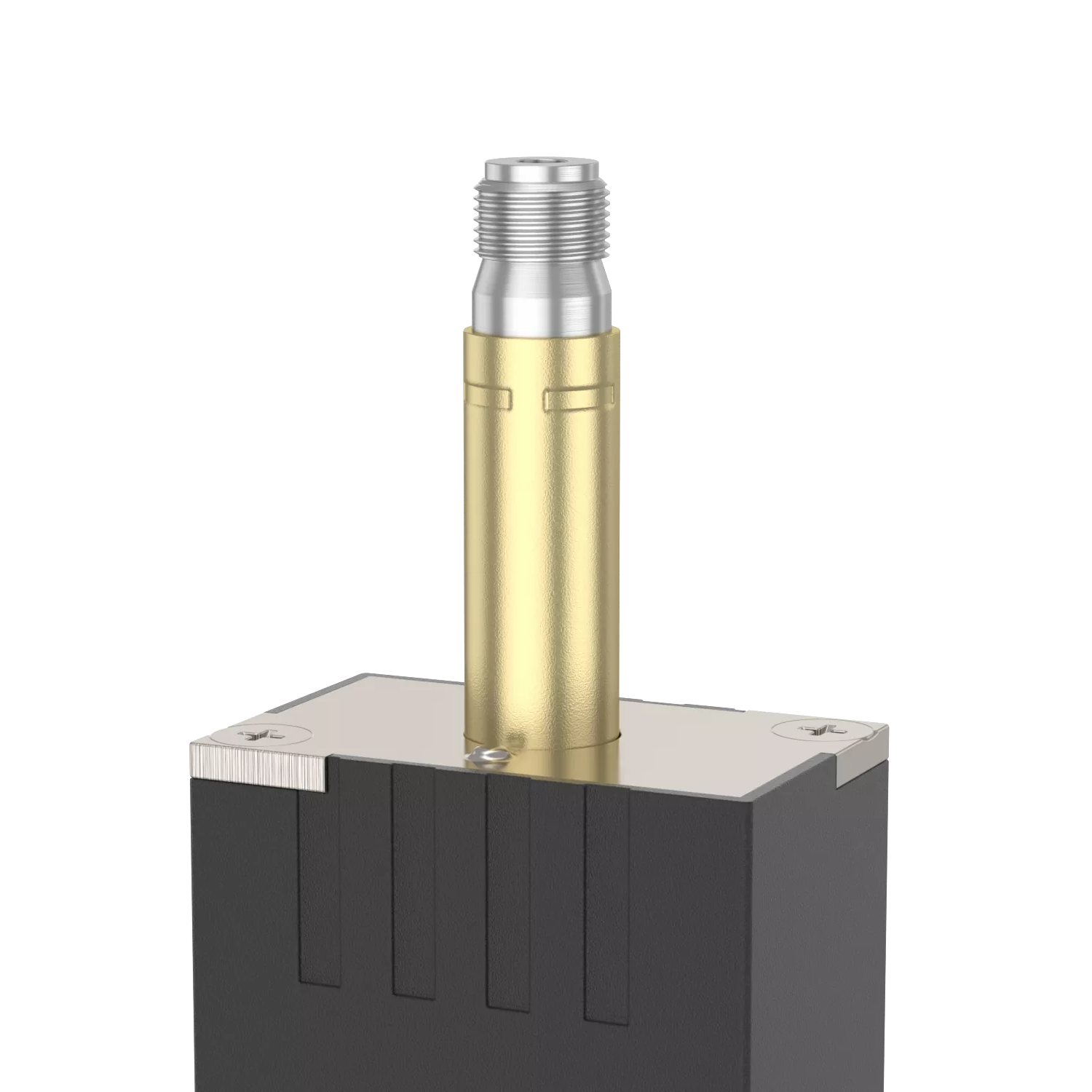

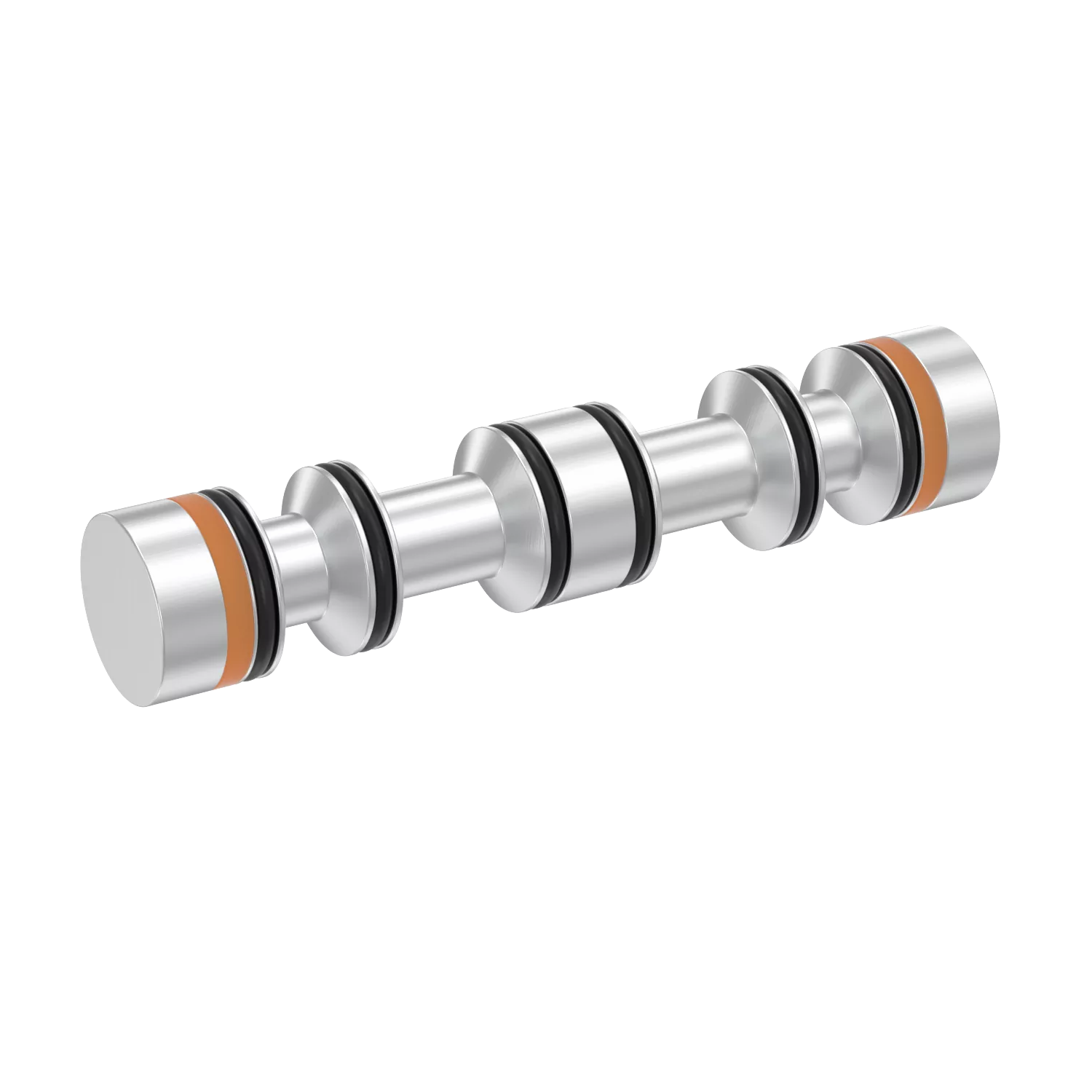

5-veis 4V-seriens magnetventilhus er laget av aluminiumslegering og inneholder materialer av høy kvalitet som støvtette pilothoder av klasse A, Mitsubishi tetningskomponenter og ikke-frysende smøreolje. Den kan opprettholde funksjonaliteten i tøffe arbeidsmiljøer. Denne ventilen har gjennomgått streng EMC- og LVD-samsvarstesting og oppnådd CE-sertifisering, som oppfyller de høyeste sikkerhets- og kvalitetsstandardene.
4V-seriens magnetventiler Ouleikai (OLK) er mye brukt i ulike industrielle scenarier som emballasjeautomatisering, medisinsk maskineri, tekstilutstyr, og gir pålitelige løsninger for produksjonslinjen din.
Standardgrensesnittene for 4V-seriens magnetventiler er M5, G1/8, G1/4, G3/8, G1/2, tilgjengelig i integrerte sett for enkel installasjon. Det er flere alternativer for driftsspenninger, avhengig av det spesifikke applikasjonsscenarioet, for å velge riktig spenningseffekt.
4V-seriens magnetventiler Ouleikai (OLK) er mye brukt i ulike industrielle scenarier som emballasjeautomatisering, medisinsk maskineri, tekstilutstyr, og gir pålitelige løsninger for produksjonslinjen din.
SYMBOL:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| MODELL | KODE | VENTILTYPE | A: AC220V | SPENNING | Kablingsmetode |
| 4V:2 posisjon 5 veis /2 posisjon 5 veis magnetventil | 1:100-serien | 10:enkelt magnetventil 5/2 vei | M5: M5X0,8 | A: AC22C | Blank: DIN |
|
|
2:200-serien | 20:dobbel magnetventil 5/2 vei | 06:G1/8 | B: DC24V | I: Line |
|
|
3:300-serien | 30C:dobbel solenoid 5/3-veis lukket senter | 08:G1/4 | C: AC110V |
|
|
|
4:400 seires | 30E:dobbel solenoid 5/3-veis eksossenter | 10:G3/8 | E: AC24V |
|
|
|
|
30P:dobbel solenoid 5/3-veis trykksenter | 15:G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Produktegenskaper:
1. Pilotmodus: eksterne og interne alternativer tilgjengelig;

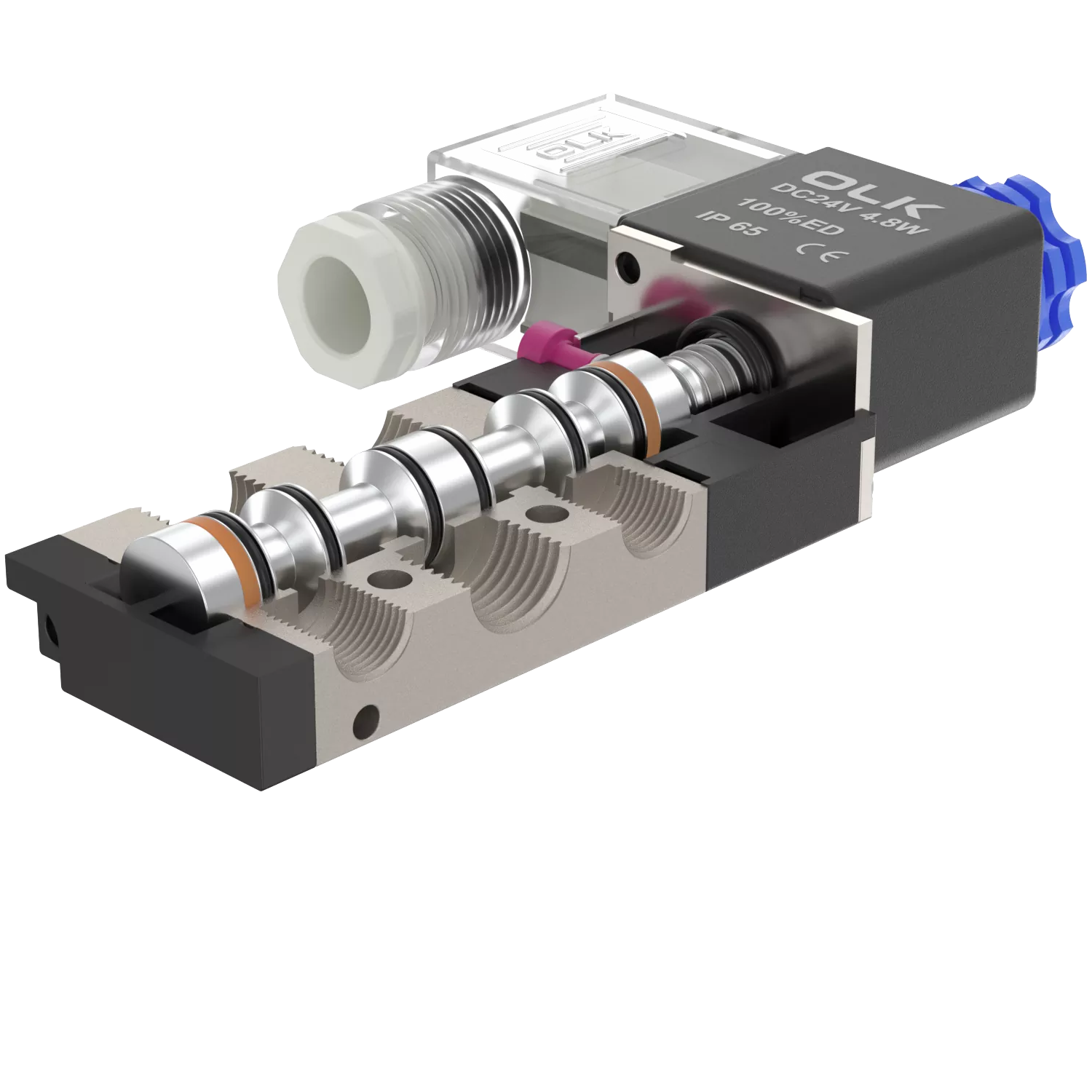

2.. Stempel-type struktur, utmerket tetning, følsom respons;
3. Magnetventiler med tre posisjoner tilbyr tre sentrale funksjoner å velge mellom:
4. To-hodes to-posisjons magnetventiler har minnefunksjon;
5. Innvendige hull behandlet med spesielle teknikker, lav friksjonsmotstand, lavt oppstartstrykk, lang levetid;
6.ikke behov for oljesmøring;
7.Kan integreres med bunnplateventilen, og sparer installasjonsplass;
8. Utstyrt med manuell enhet for enkel installasjon og feilsøking;
9. Flere standard spenningsnivåer tilgjengelig for valg.
|
arbeidsmedium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
Pilot type |
|
smøring |
unødvendig |
|
Arbeidstrykkområde MPa(psi) |
0,15–0,8(21–114) |
|
JA，2V025-06-NO:Inntak:G1/8, Uttak:M5 |
1,5 MPa (215 psi) |
|
Arbeidstemperatur °C |
-20-70 |
|
Kroppsmateriale |
aluminiumslegering |
|
Standard spenning |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
strømforbruk |
AC:±15％DC:±10％ |
|
strømforbruk |
AC: 3VA DC: 3W |
|
beskyttelsesnivå |
IP65 (DIN40050) |
|
0,05 sekunder eller mindre |
Karakter B |
|
Tilkoblingstype |
DIN stikkontakt type, uttak type |
|
Eksiteringstid |
5 ganger/sekund |
|
modell |
Tipe soket DIN, tipe stopkontak |
antall stillinger |
høyeste driftsfrekvens |
Effektivt tverrsnittsareal mm² (CV-verdi) |
|
4V110-M5 |
Inntak=uttak=M5 |
2 posisjon 5 vei |
5 ganger/sekund |
5,5 (0,31) |
|
4V120-M5 |
Inntak=uttak=M5 |
2 posisjon 5 vei |
5 ganger/sekund |
5,5 (0,31) |
|
4V130C-M5 |
Inntak=uttak=M5 |
Tre posisjon fem veis |
3 ganger/sekund |
5,0(0,28) |
|
4V130E-M5 |
Inntak=uttak=M5 |
Tre posisjon fem veis |
3 ganger/sekund |
5,0(0,28) |
|
4V130P-M5 |
Inntak=uttak=M5 |
Tre posisjon fem veis |
3 ganger/sekund |
5,0(0,28) |
|
4V110-06 |
Inntak=uttak=G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
12,0 (0,67) |
|
4V120-06 |
Inntak=uttak=G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
12,0 (0,67) |
|
4V130C-06 |
Inntak=uttak=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
9,0 (0,50) |
|
4V130C-06 |
Inntak=uttak=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
9,0 (0,50) |
|
4V130P-06 |
Inntak=uttak=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
9,0 (0,50) |
|
4v210-06 |
Inntak=uttak=G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
14,0 (0,78) |
|
4v220-06 |
Inntak=uttak=G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
14,0 (0,78) |
|
4v230C-06 |
Inntak=uttak=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4v230E-06 |
Inntak=uttak=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4v230P-06 |
Inntak=uttak=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4v210-08 |
Innløp=Utløp=G1/4 Eksos=G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
16,0 (0,89) |
|
4v220-08 |
Innløp=Utløp=G1/4 Eksos=G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
16,0 (0,89) |
|
4v230C-08 |
Innløp=Utløp=G1/4 Eksos=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4v230E-08 |
Innløp=Utløp=G1/4 Eksos=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4v230P-08 |
Innløp=Utløp=G1/4 Eksos=G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4V310-08 |
Inntak=uttak=G1/4 |
2 posisjon 5 vei |
4/sek |
25,0 (1,40) |
|
4V320-08 |
Inntak=uttak=G1/4 |
2 posisjon 5 vei |
4/sek |
25,0 (1,40) |
|
4V330C-08 |
Innløp=Utløp=G3/8 Eksos=G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4V330E-08 |
Innløp=Utløp=G3/8 Eksos=G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4V330P-08 |
Innløp=Utløp=G3/8 Eksos=G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4V310-10 |
Inntak=uttak=G1/4 |
2 posisjon 5 vei |
4/sek |
30 (1,68) |
|
4V320-10 |
Inntak=uttak=G1/4 |
2 posisjon 5 vei |
4/sek |
30 (1,68) |
|
4V330C-10 |
Innløp=Utløp=G3/8 Eksos=G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4V330E-10 |
Innløp=Utløp=G3/8 Eksos=G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4V330P-10 |
Innløp=Utløp=G3/8 Eksos=G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4V410-15 |
Inntak=uttak=G1/2 |
2 posisjon 5 vei |
3 ganger/sekund |
50,0 (2,79) |
|
4V420-15 |
Inntak=uttak=G1/2 |
2 posisjon 5 vei |
3 ganger/sekund |
50,0 (2,79) |
|
4V430C-15 |
Inntak=uttak=G1/2 |
Tre posisjon fem veis |
3 ganger/sekund |
30 (1,68) |
|
4V430E-15 |
Inntak=uttak=G1/2 |
Tre posisjon fem veis |
3 ganger/sekund |
30 (1,68) |
|
4V430P-15 |
Inntak=uttak=G1/2 |
Tre posisjon fem veis |
3 ganger/sekund |
30 (1,68) |
2V
1. Hvor rask er frekvensen til 4V-seriens magnetventil 5-veis?
Maks handlingsfrekvens 5 ganger/sekund.
2. Kan 4V-seriens magnetventil 5-veis slås på i lang tid?
JA, spolen vår er 100% ED.
3. Hvordan forbedre levetiden til 4V magnetventiler?
Foreslått olje-vann-separator for filtrering av fuktighet og urenheter i luften

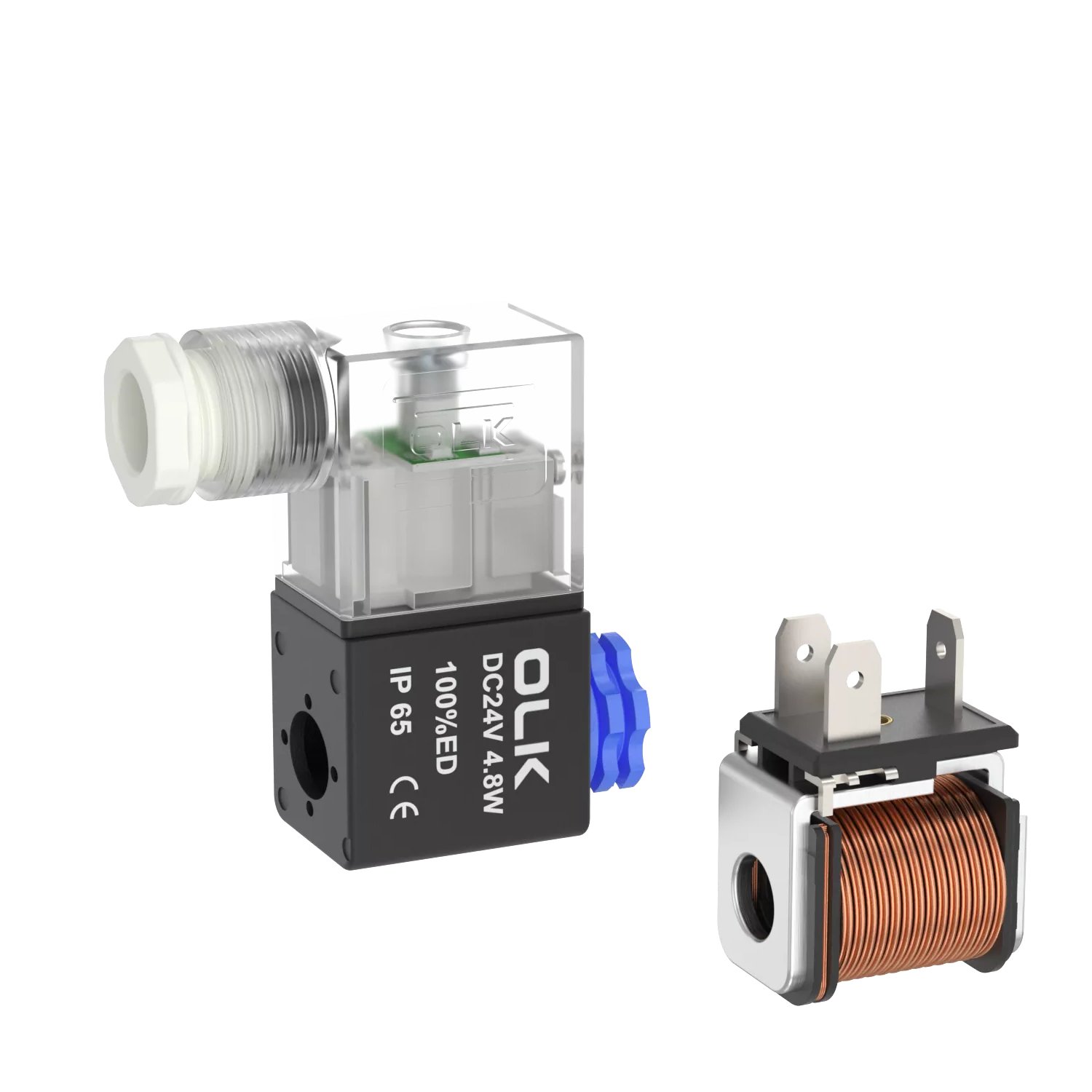

4. Vil magnetspolen blokkere luftslangen eller skjøtegrensesnittet?
Det vil ikke skje fordi spolen kan justeres ved å skru av spolmutteren
5. Forskjellen mellom spenning AC og DC?
DC er likestrøm, AC er vekselstrøm. Vanligvis er husholdningselektrisitet AC220V
| Relatert tilbehør for 4V200-serien magnetventiler: Fittings og manifolder |
||||
 |
|
|
 |
|
|
|

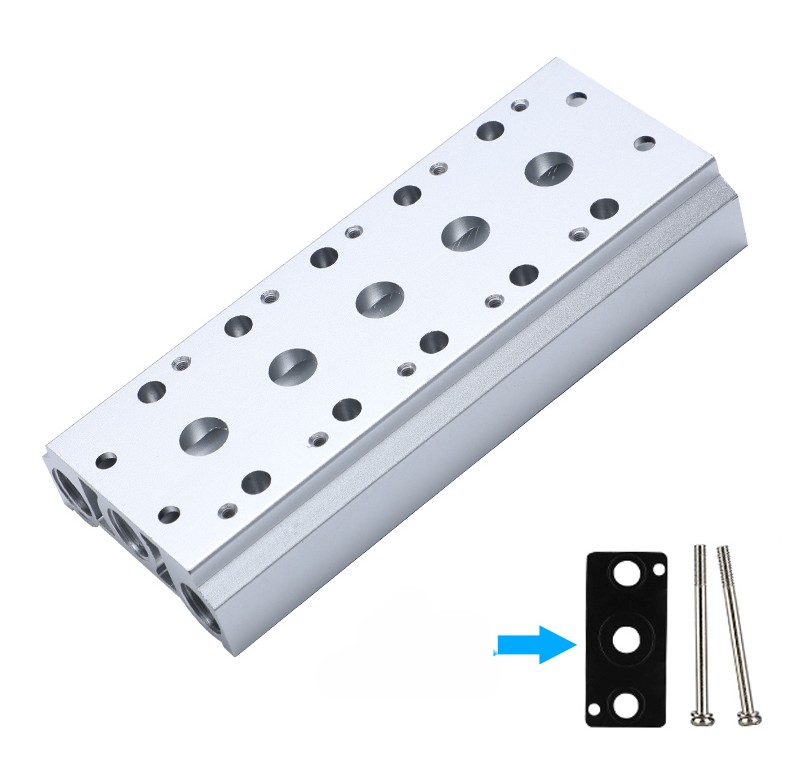

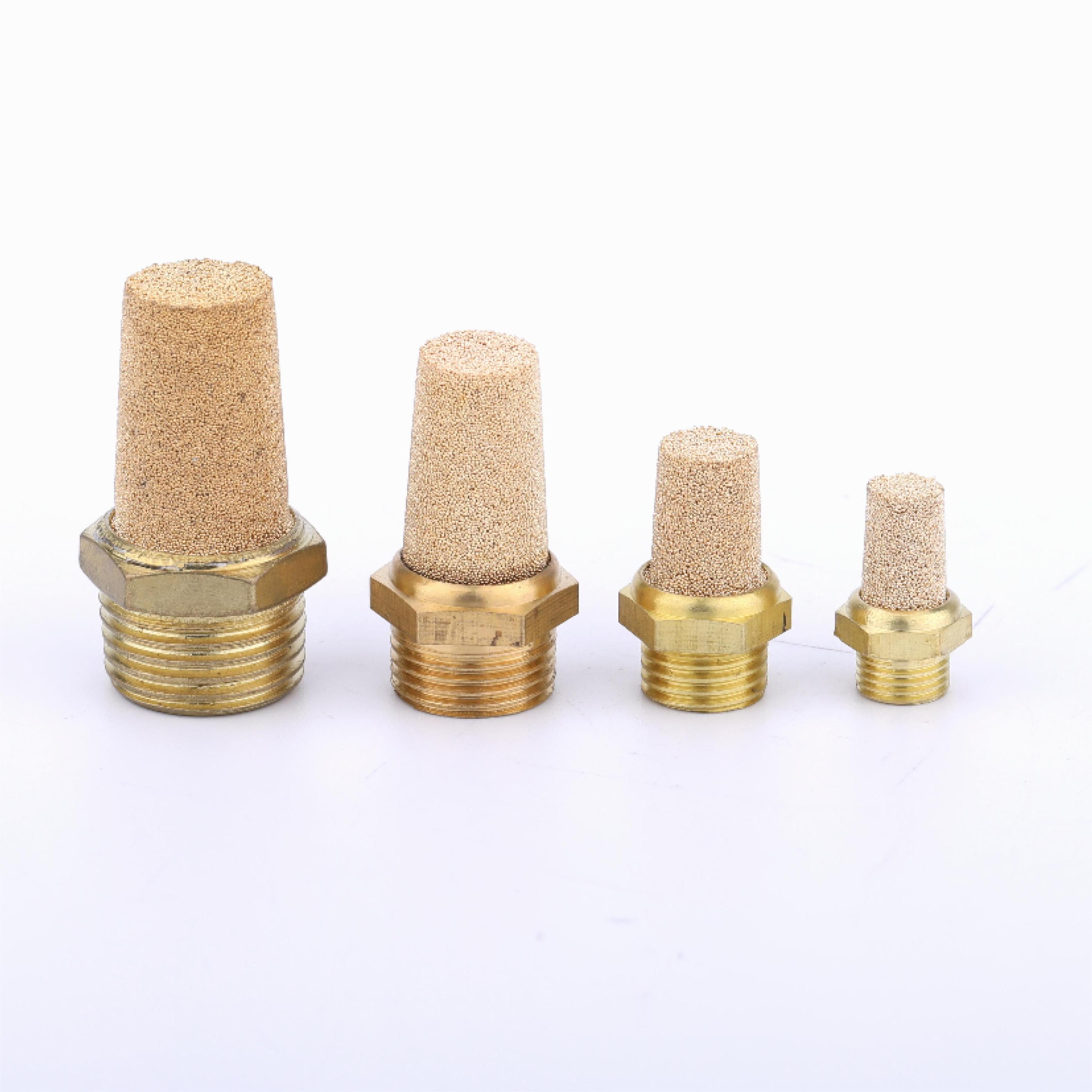

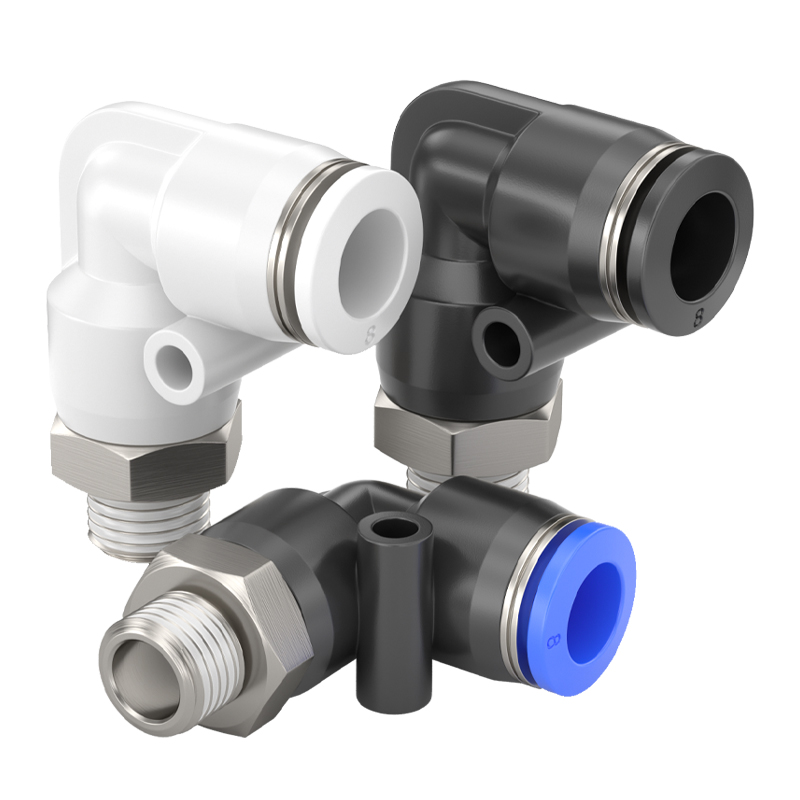

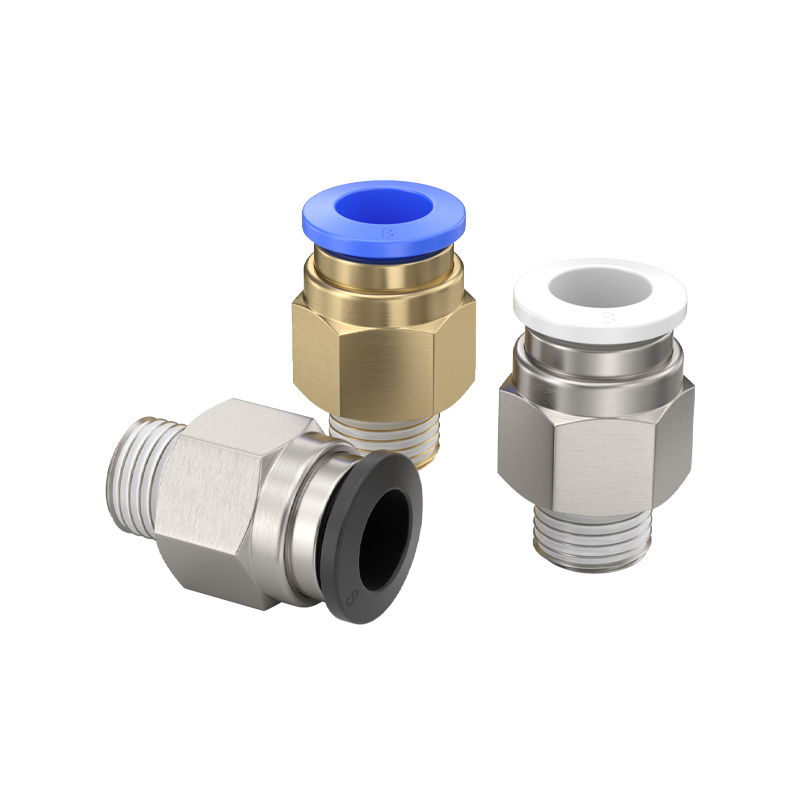

PC-tilpasning | PL beslag | 4V200 serie manifold | lyddemper av tårntype |
