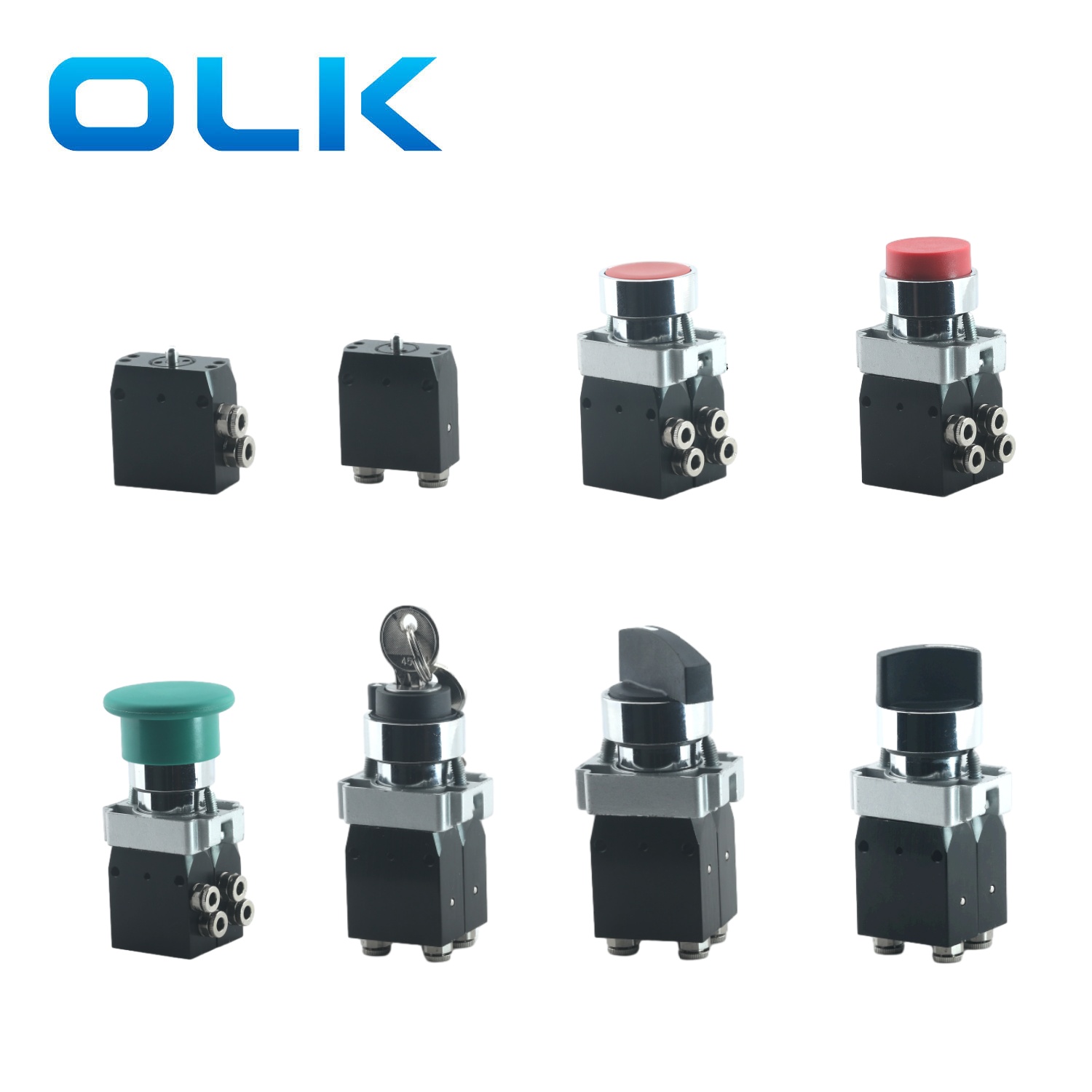

Onomeikai (OLK) 104 Series Micro trykknappventil er en kompakt 3/2 pneumatisk mekanisk ventil designet for presisjon og effektivitet. Det brukes ofte til å oppdage om noe beveger seg, som en dør- eller vindusåpning og lukking, eller for å føle deler som beveger seg inni en maskin. 3-veis og 2-veis ventiler er tilgjengelige i NO- eller NC-versjoner. Series M104 Ventil med forskjellige knappbrytere kan velges. For det er tre posisjoner kan velges i langarmsbrytere, kortvarige brytere og nøkkelbrytere. Inkluderende to-posisjon, treposisjon opprettholdt og treposisjonsmoment.
Den lette aluminiumslegeringskroppen sikrer holdbarhet mens du opprettholder en elegant, moderne design.

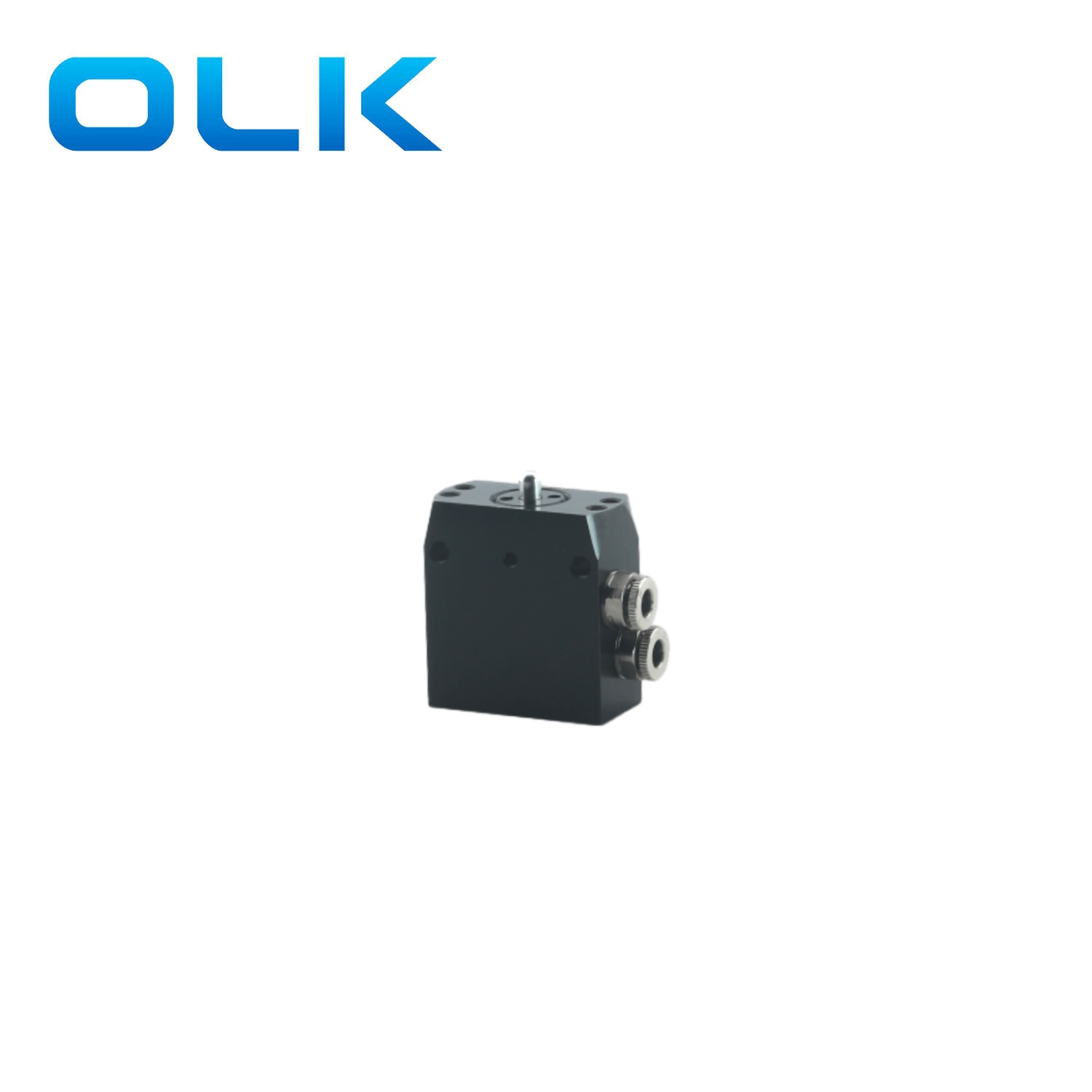

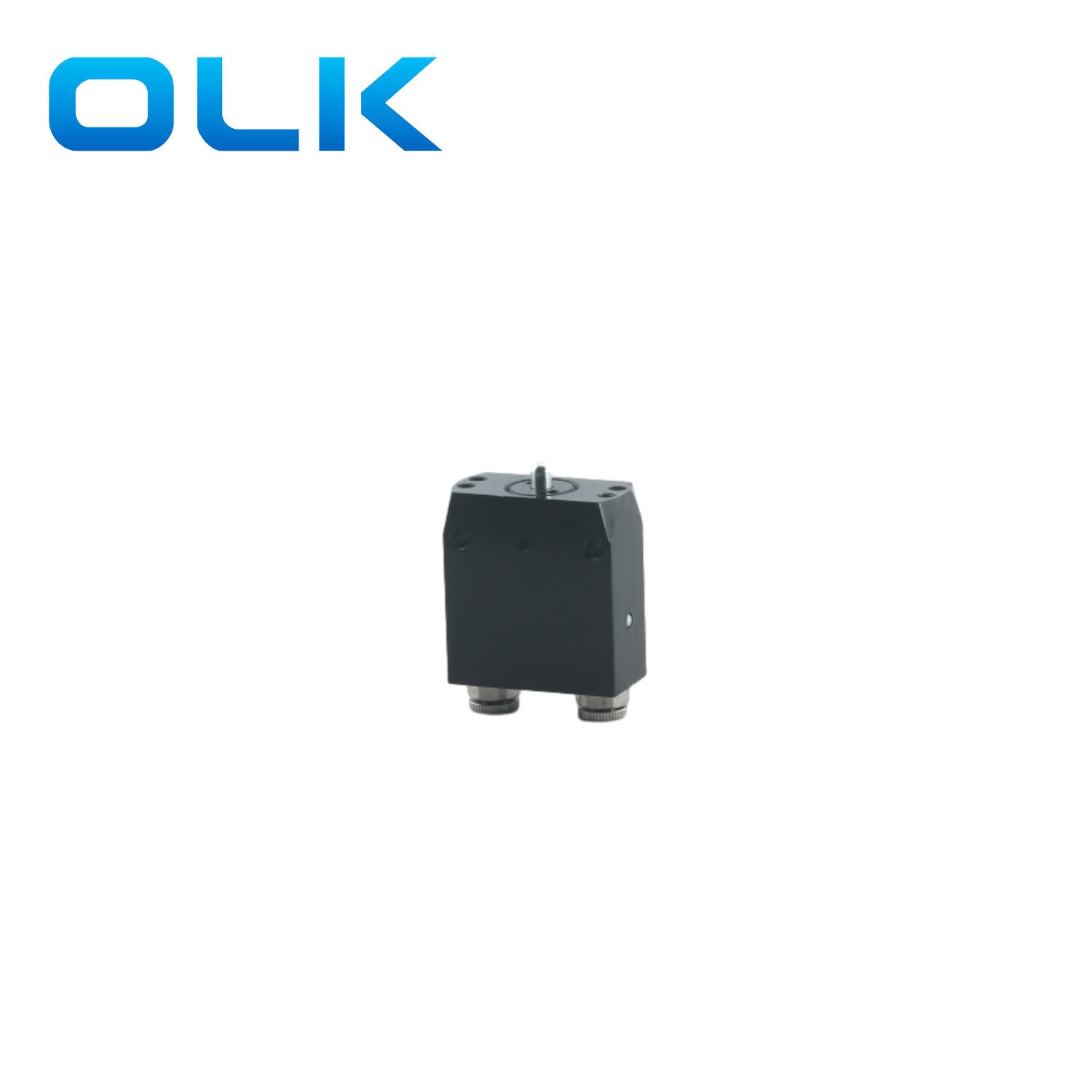

3 -veis 104 -serie Micro -trykknappventil er tilgjengelig i to konfigurasjoner: sideport og nederste port, og tilbyr fleksible installasjonsalternativer som passer til forskjellige applikasjoner.
For ekstra bekvemmelighet tillater de innebygde push-to-connect-beslagene raske og problemfrie rørforbindelser, og eliminerer behovet for ytterligere adaptere eller beslag. Opplev en sømløs og effektiv pneumatisk løsning med 104 -serien mekanisk ventil!

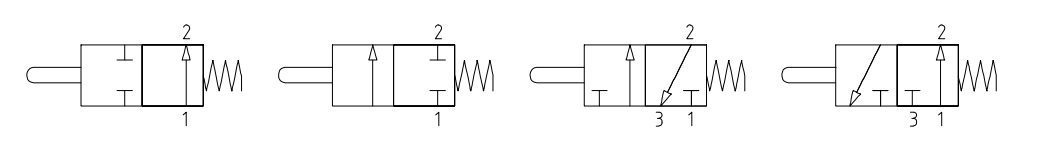

Series M104 Symbol:
|
Bestillingskode |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODELL: |
Antall porter |
Aktuatortype |
Knappfarge |
Porttype |
Funksjon |
|||||
|
104 Series mikroventil |
22: 2 Posisjon 2 veier |
Blank: Grunnleggende type |
1: rød |
L: Sideport |
ÅR |
|||||
|
32: 2 Posisjon 3 vei |
623: Flat knappetype |
2: Svart |
P: bunnport |
C: NC |
||||||
|
623: Konveks knappetype |
3: Grønn |
|||||||||
|
625: Soppknapptype |
4: Gul |
|||||||||
|
627: Lange armbrytere |
||||||||||
|
628: Tastbrytere Type |
||||||||||
|
630: Korte armbrytere |
||||||||||
| Bestillingskode | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODELL: | Antall porter | Aktuatortype | Knappfarge | Porttype | ||||
| 104 Series mikroventil | 52: 2 Posisjon 5way | Blank: Grunnleggende type | 1: rød | L: Sideport | ||||
| 622: Flat knappetype | 2: Svart | P: bunnport | ||||||
| 623: Konveks knappetype | 3: Grønn | |||||||
| 625: Soppknapptype | 4: Gul | |||||||
| 627: Lange armbrytere | ||||||||
| 628: Tastbrytere Type | ||||||||
| 630: Korte armbrytere | ||||||||
| Bestillingskode | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODELL: | Antall porter | Type | Aktuatortype | Porttype | ||||||
| 104 Series mikroventil | 53: 3 Posisjon 5 vei | 32: Eksosenter | 627: Lange armbrytere | 0: tre-posisjonsmoment | L: Sideport | |||||
| 33: Trykksenter | 628: Tastbrytere Type | 1: Three-Posisjon opprettholdt bryter | P: bunnport | |||||||
| 630: Korte armbrytere | ||||||||||
Series 104 Micro trykknappventil Generelle parametere
|
arbeider medium |
Luft (filtrert gjennom et filter over 40μm) |
|
Funksjon |
Nei, NC |
|
Effektiv åpning |
Φ2.5 |
|
kontakt |
4mm skyv inn kontakten |
|
Portdiameter |
G1/8 |
|
Antall stillinger |
2/2 måte eller 3/2 måte |
|
Standard strømningshastighet NL/min |
90NL/min |
|
Maksimalt arbeidstrykk |
10 bar |
|
Arbeidstemperatur ° C. |
‘-5∼70 ℃ |
|
Kroppsmateriale |
aluminiumslegering |
|
M104 Valve - Bestill sammendrag for knappetyper |
||
|

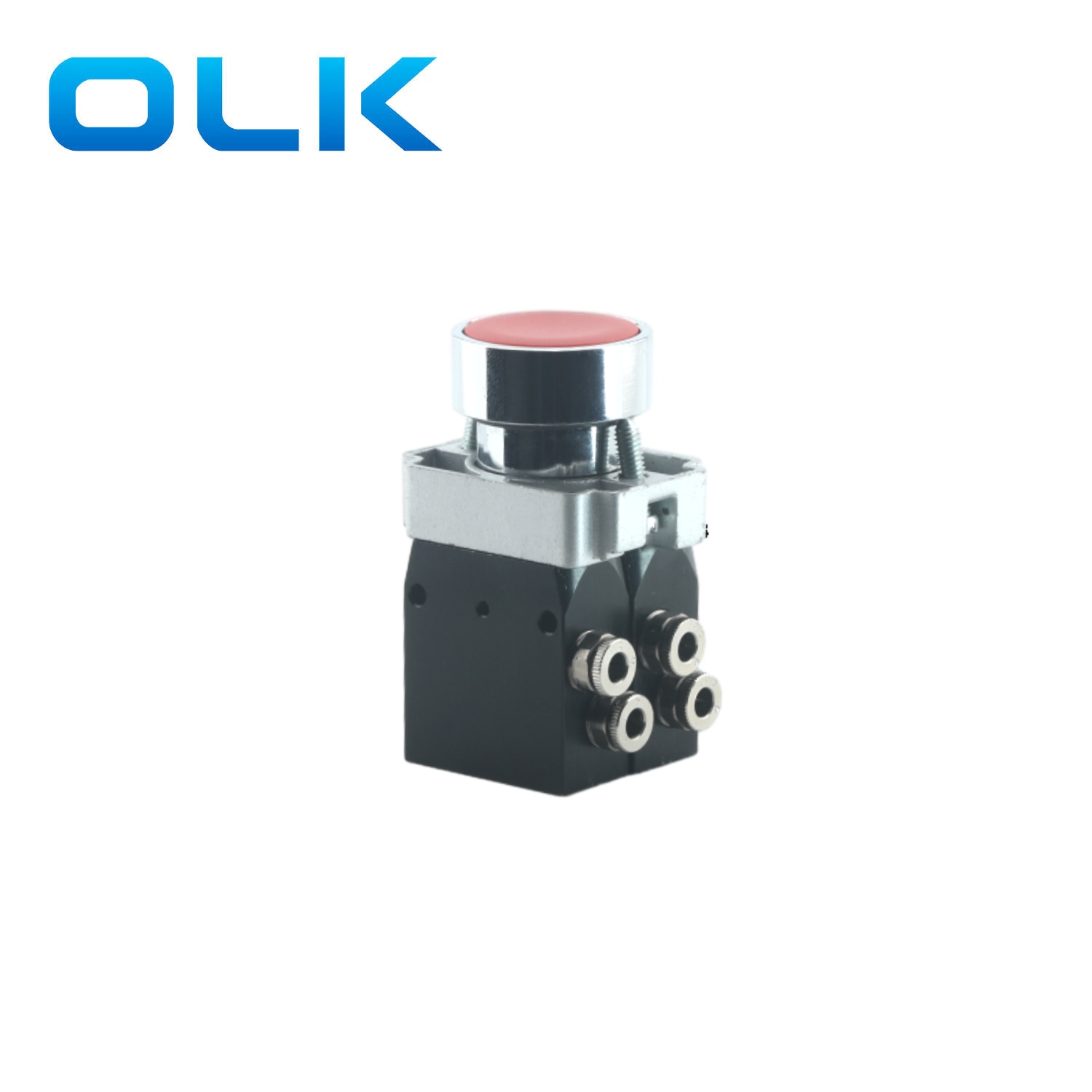

622: Flat knappetype |
M104. 622. 1 |
1: rød |
|
M104. 622. 2 |
2: Svart |
|
|
M104. 622. 3 |
3: Grønn |
|
|
M104. 622. 4 |
4. Gylt |
|
|

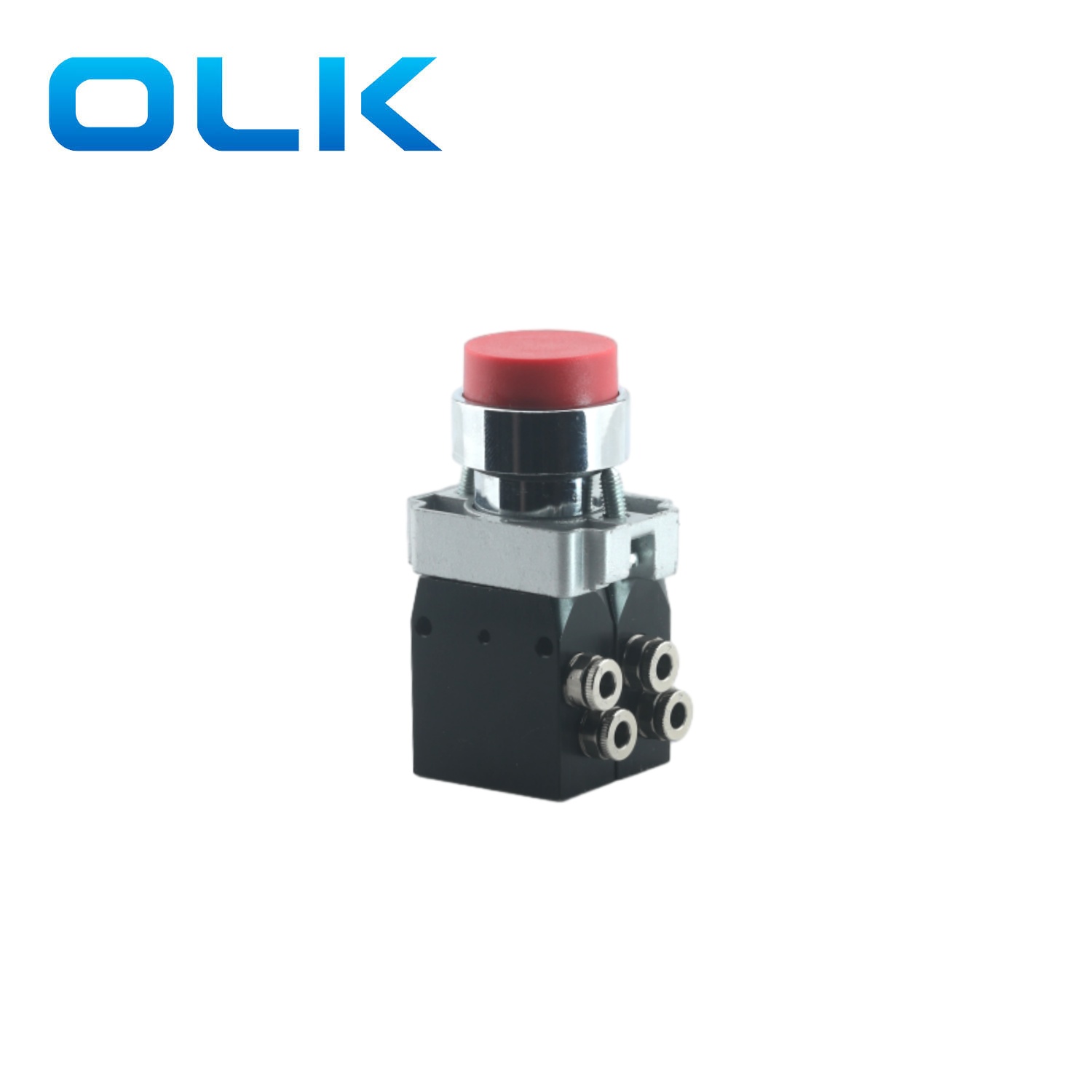

623: Konveks knappetype |
M104. 623. 1 |
1: rød |
|
M104. 623. 2 |
2: Svart |
|
|
M104. 623. 3 |
3: Grønn |
|
|
M104. 623. 4 |
4. Gylt |
|
|

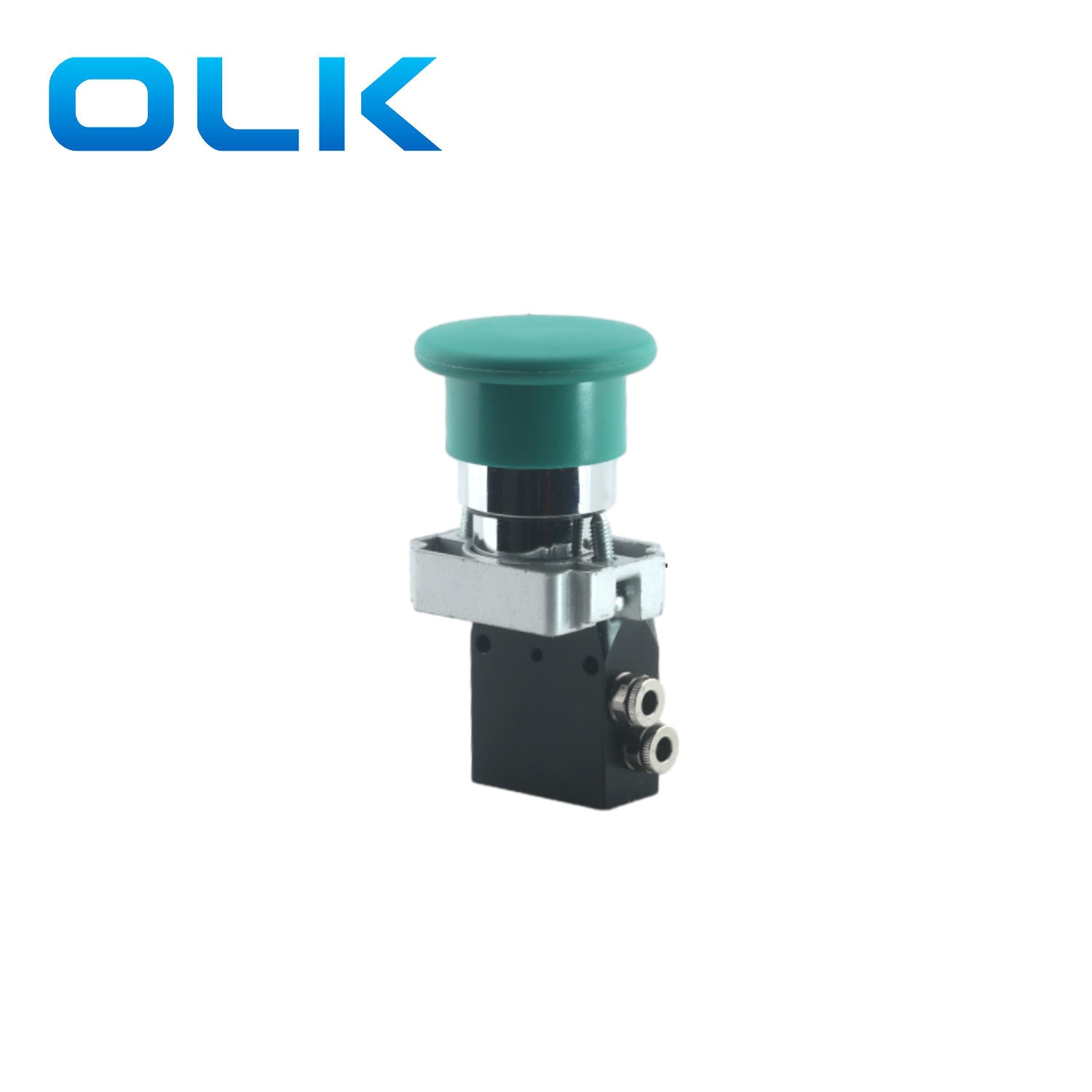

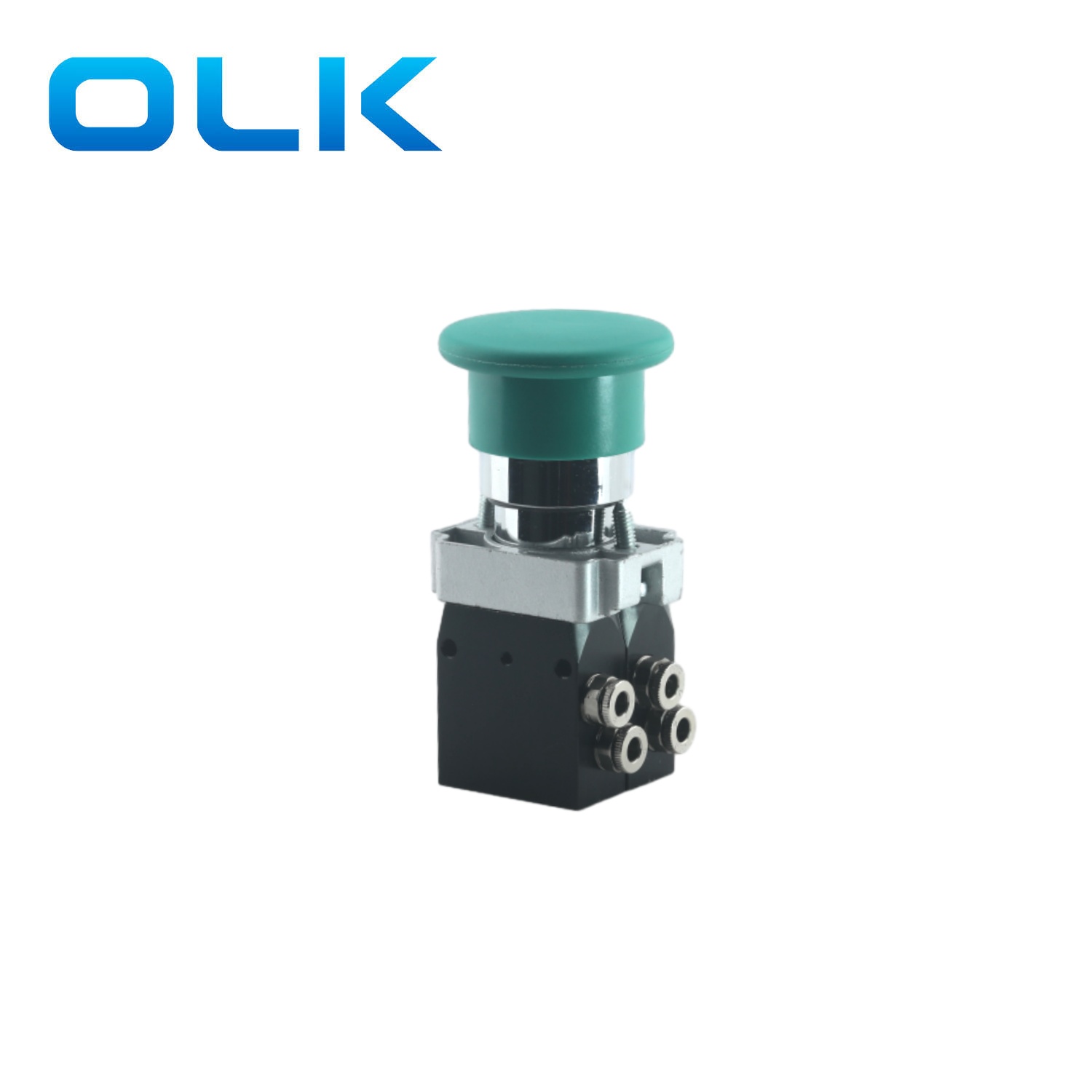

625: Soppknapptype |
M104. 625 |
|
|
627: Lange armbrytere |
M104. 627 |
To-posisjonsopprettholdt bryter |
|
M104. 627.0 |
0: tre-posisjonsmoment |
|
|
M104. 627.1 |
1: Three-Posisjon opprettholdt bryter |
|
|

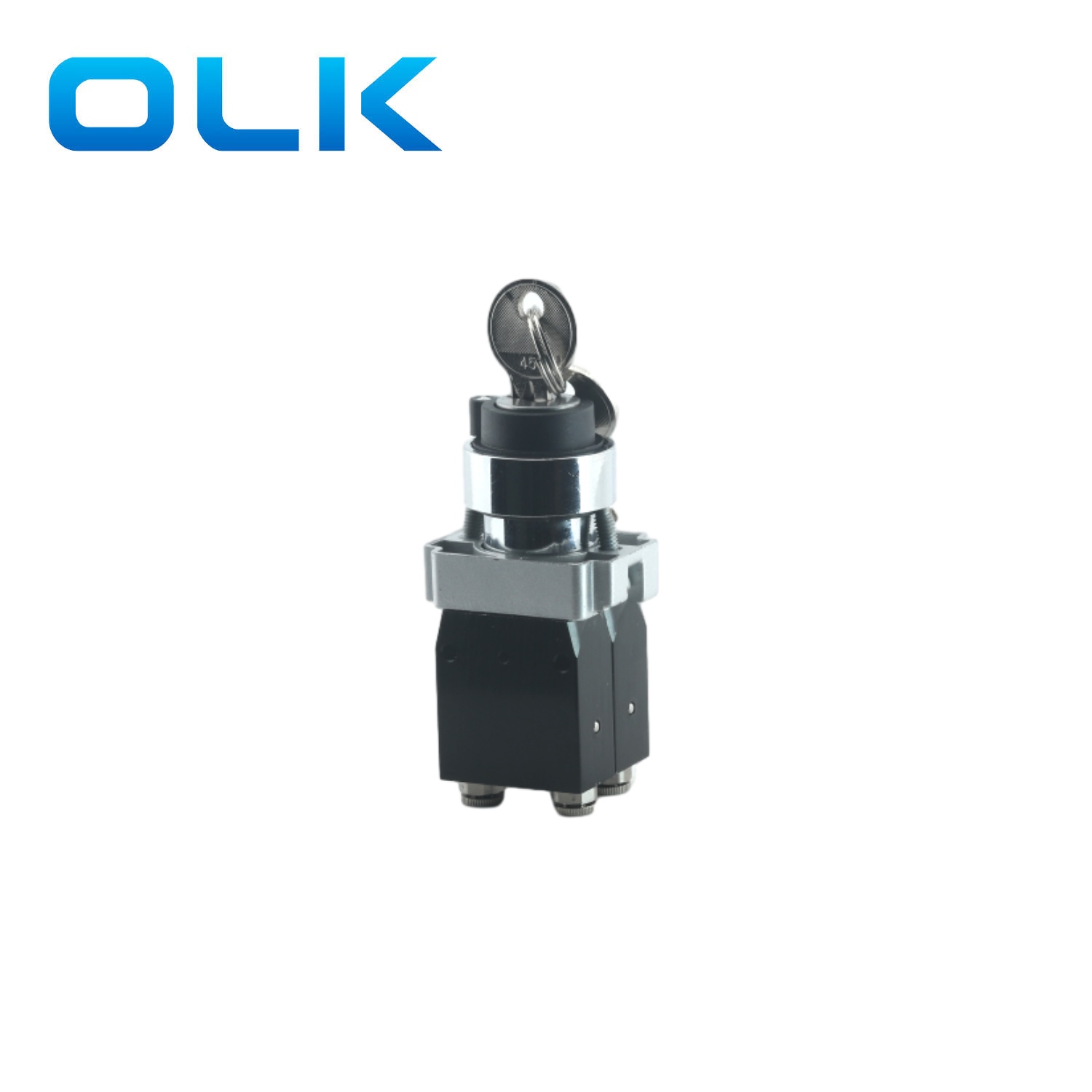

628: Tastbrytere Type |
M104.628 |
To-posisjonsopprettholdt bryter |
|
M104.628.0 |
0: tre-posisjonsmoment |
|
|
M104.628.1 |
1: Three-Posisjon opprettholdt bryter |
|
|

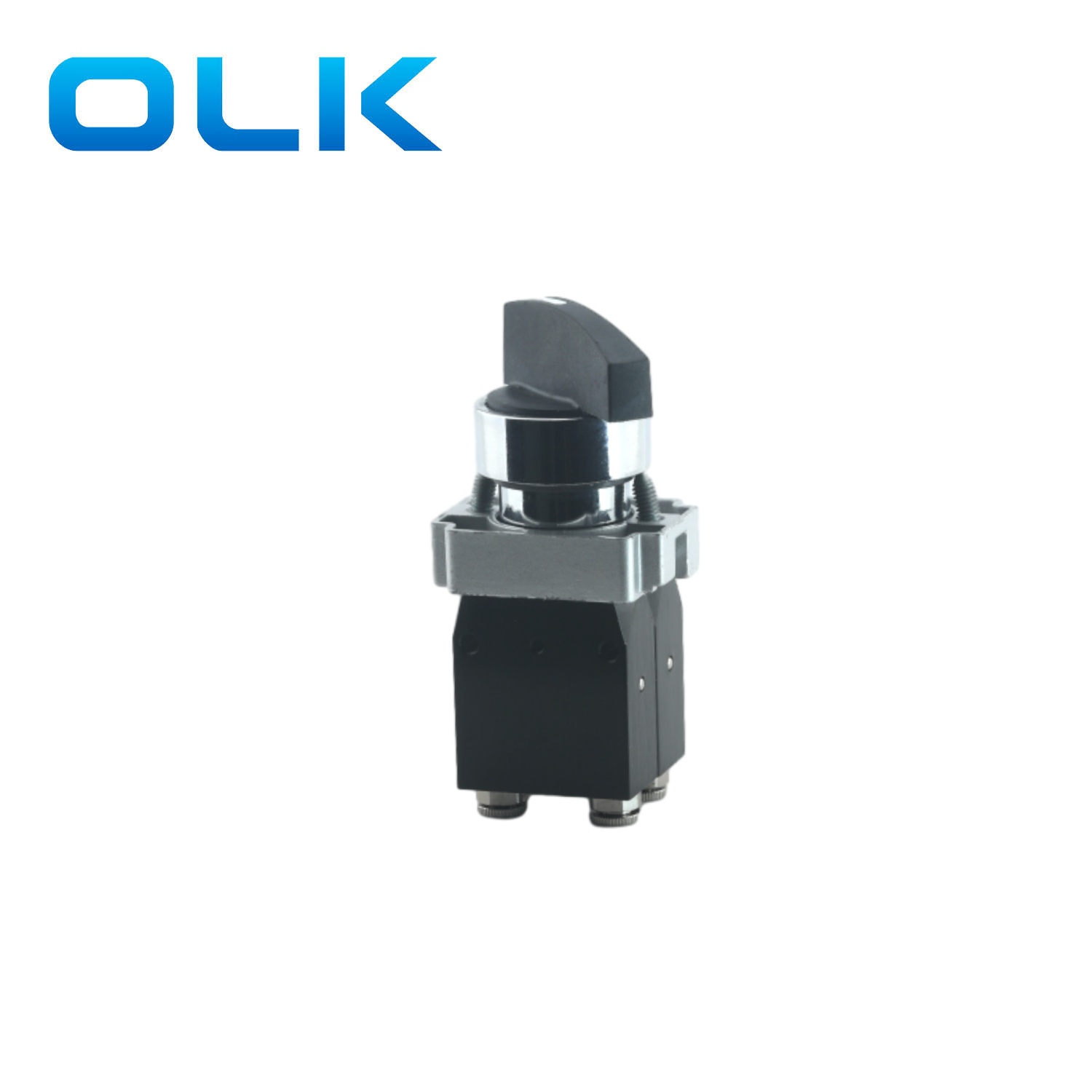

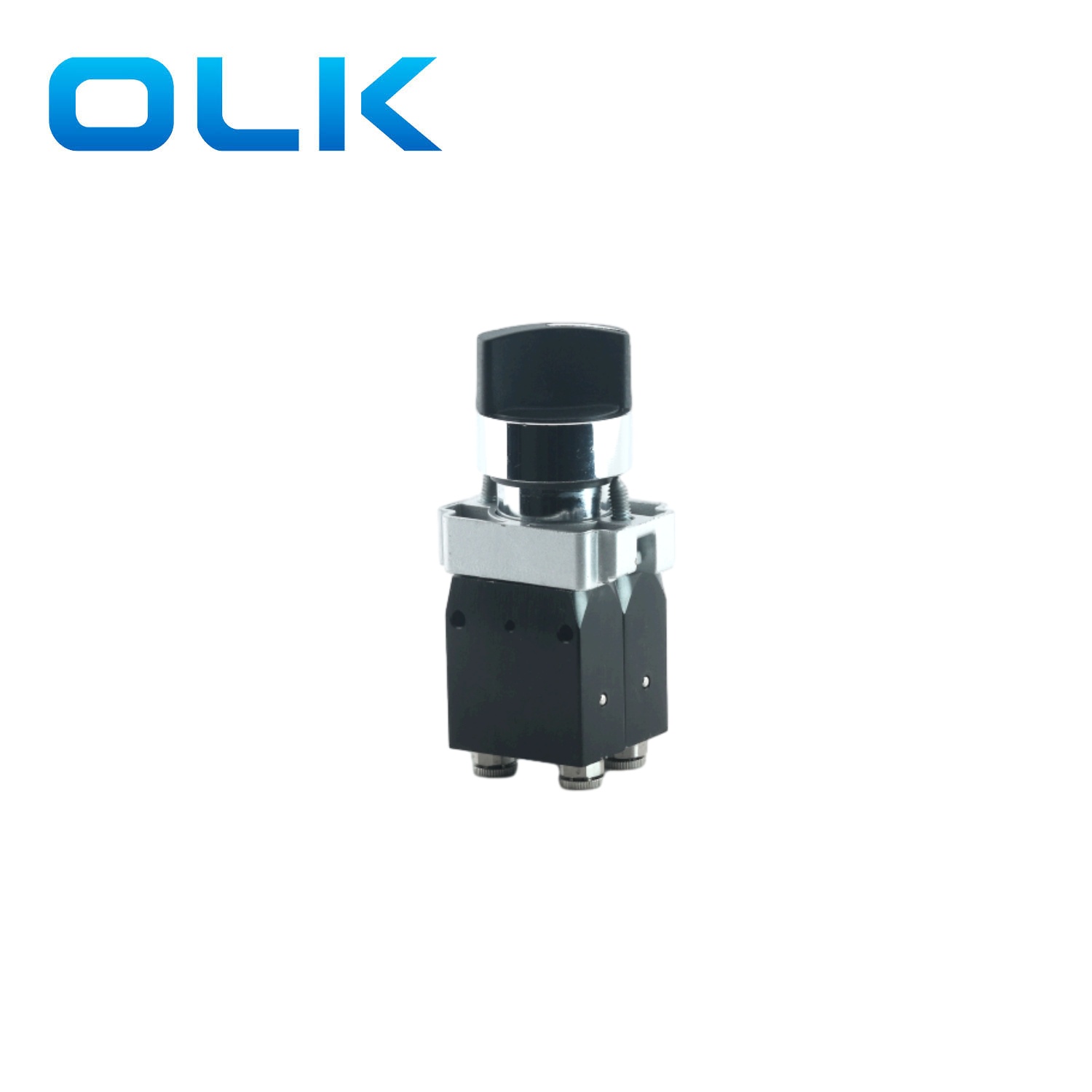

630: Korte armbrytere |
M104.630 |
To-posisjonsopprettholdt bryter |
|
M104.630.0 |
0: tre-posisjonsmoment |
|
|
M104.630.1 |
1: Three-Posisjon opprettholdt bryter |
|
|
Monteringspanel |
M104.00 |
|
