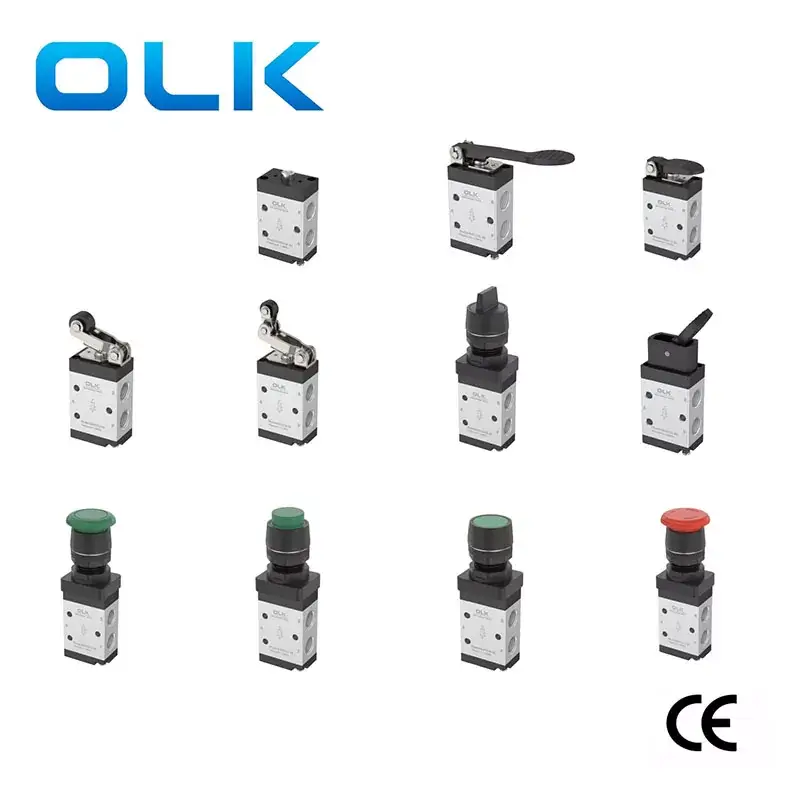

Onomeikai M3-serien AirTac-typen 3/2 måte mekanisk ventil har 2 driftstilstander og 3 bane valg. som samlebånd og emballasjelinjer.
Symbol:

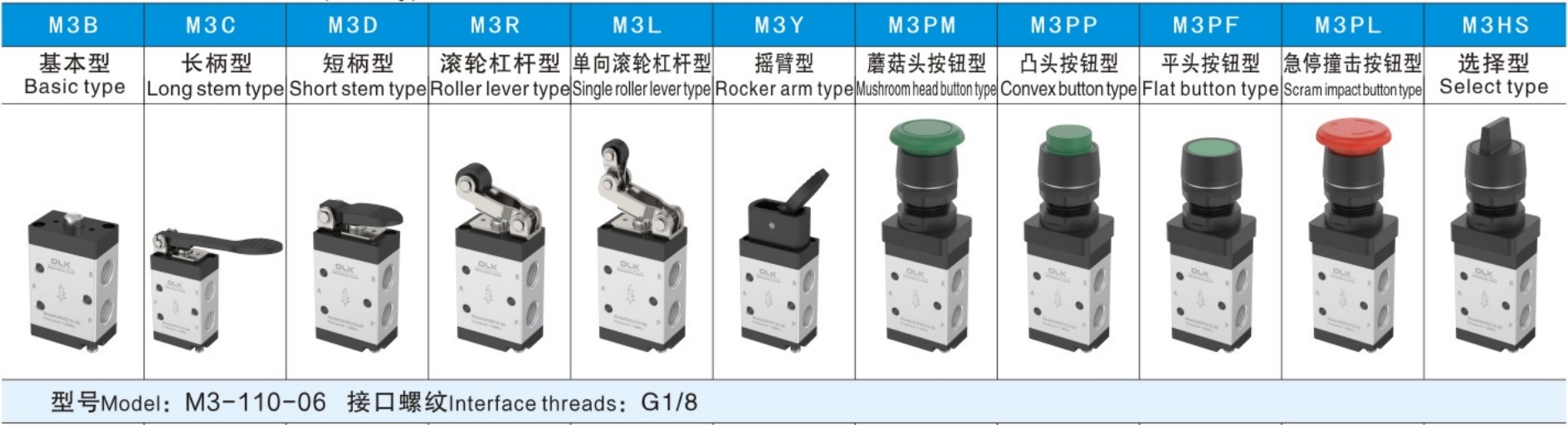

Ordingskode
M3
PM
210
06
R
SERIE
Knappetype
kode
Portstørrelse
Knappfarge
M3: MSeries 2 Posisjon 3 veier

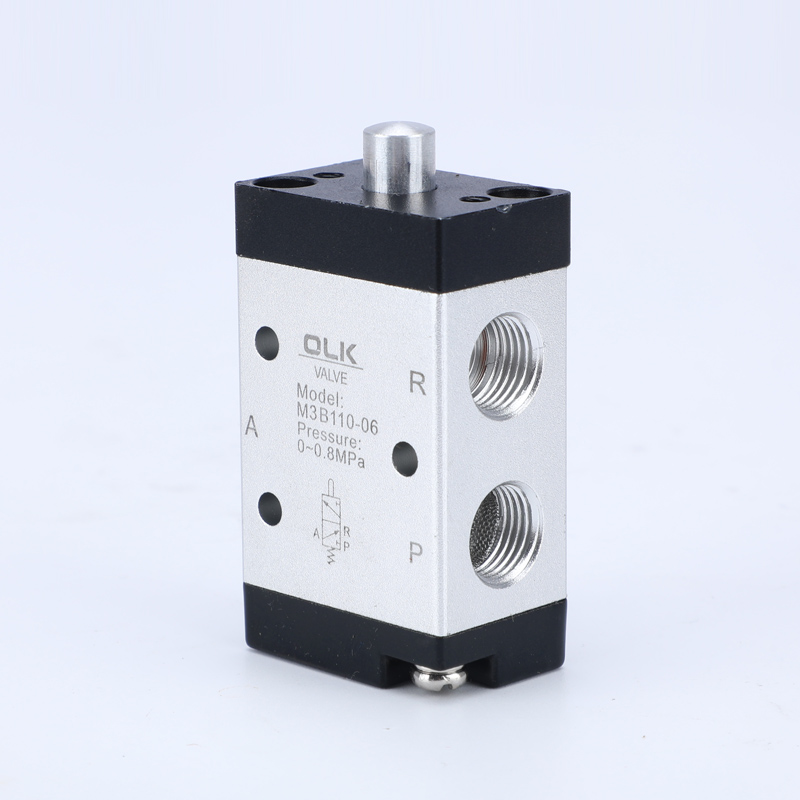

B: Grunnleggende type (M3B)
110: 110 -serien enkeltkontroll
100: 06: G1/8
PL: Rød

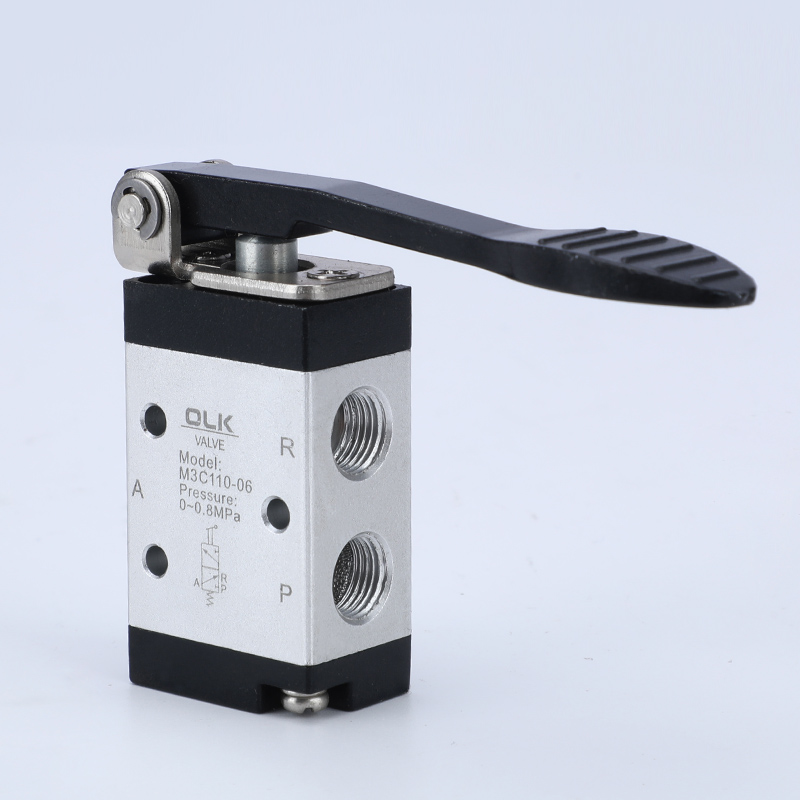

C: Lang håndtakstype (M3C)
210: 210 Series enkeltkontroll
200: 06: G1/8
PP/PF/PM/HS: Rødgrønn svart

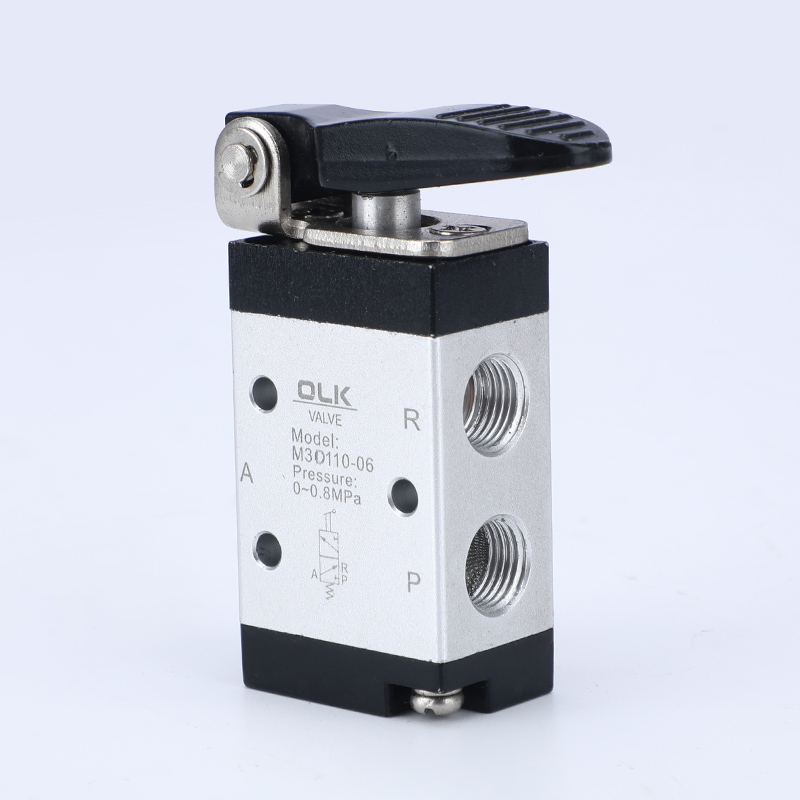

D: Kort håndtakstype (M3D)
200: 08: G1/4

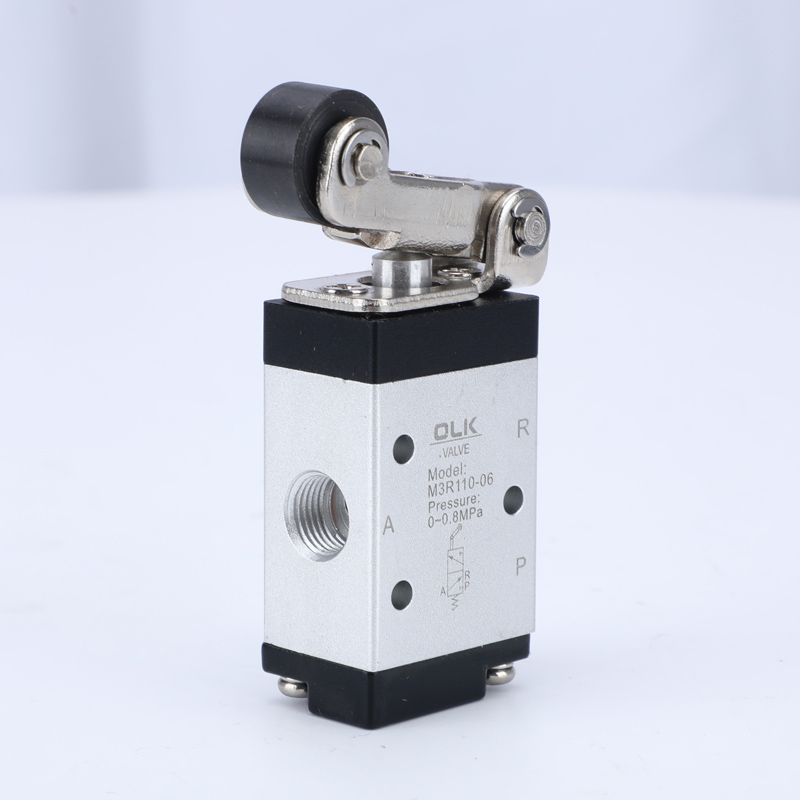

R: Roller Spak Type (M3R)

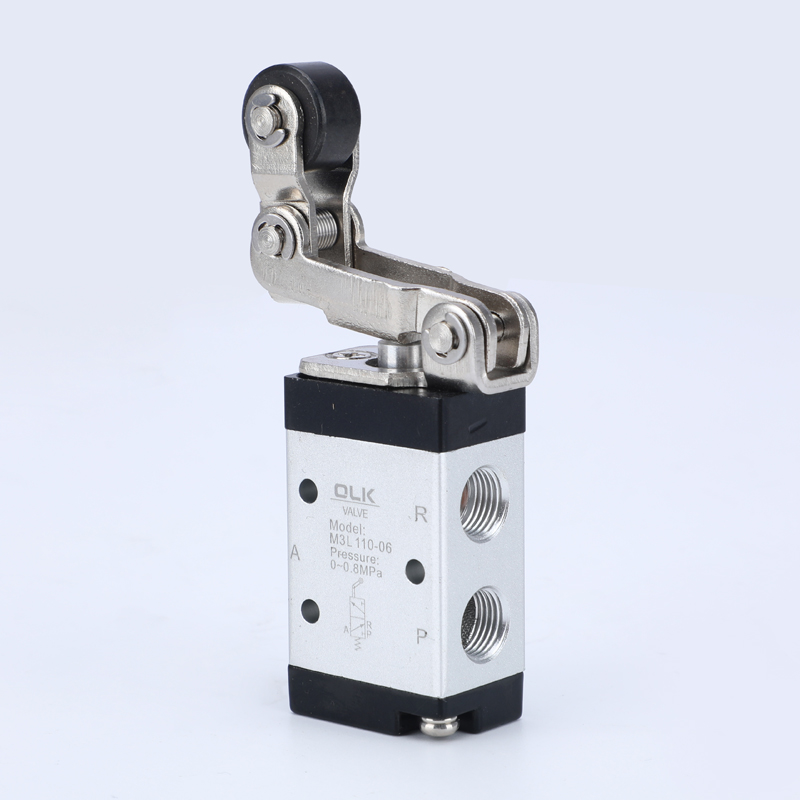

L: ensrettet rullespaken (M3L)

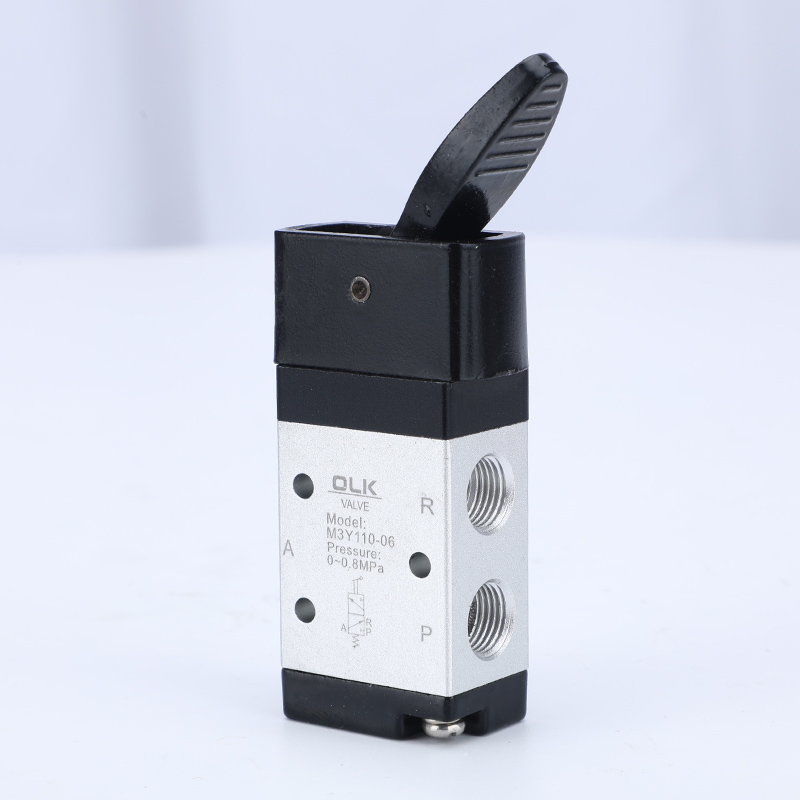

Y: Rocker Arm Type (M3Y)

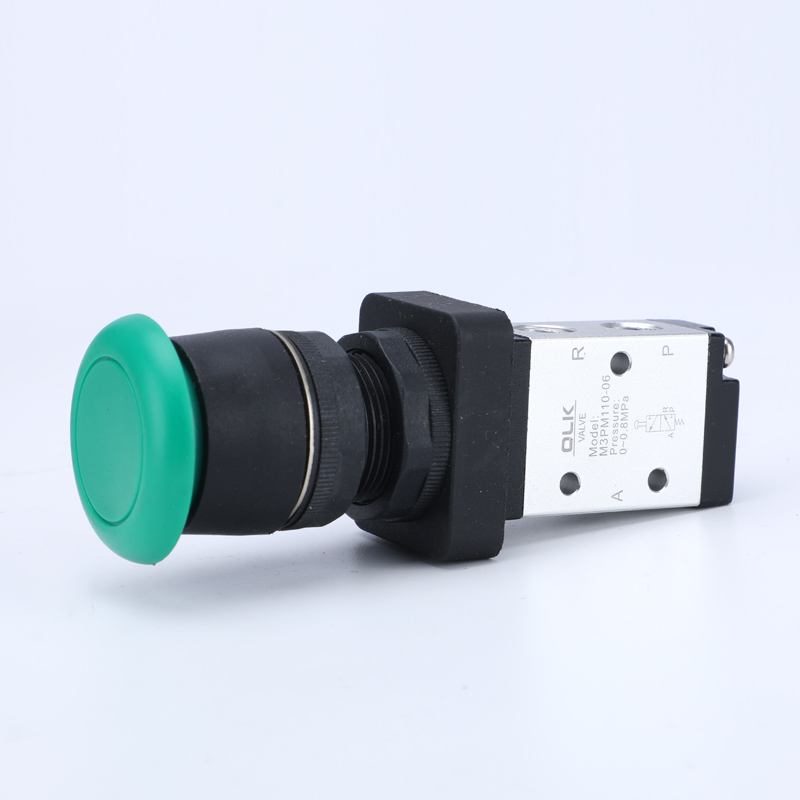

PM: Mushroom Head Button Type (M3pm)
PP: hevet hodeknapptype (M3PP)

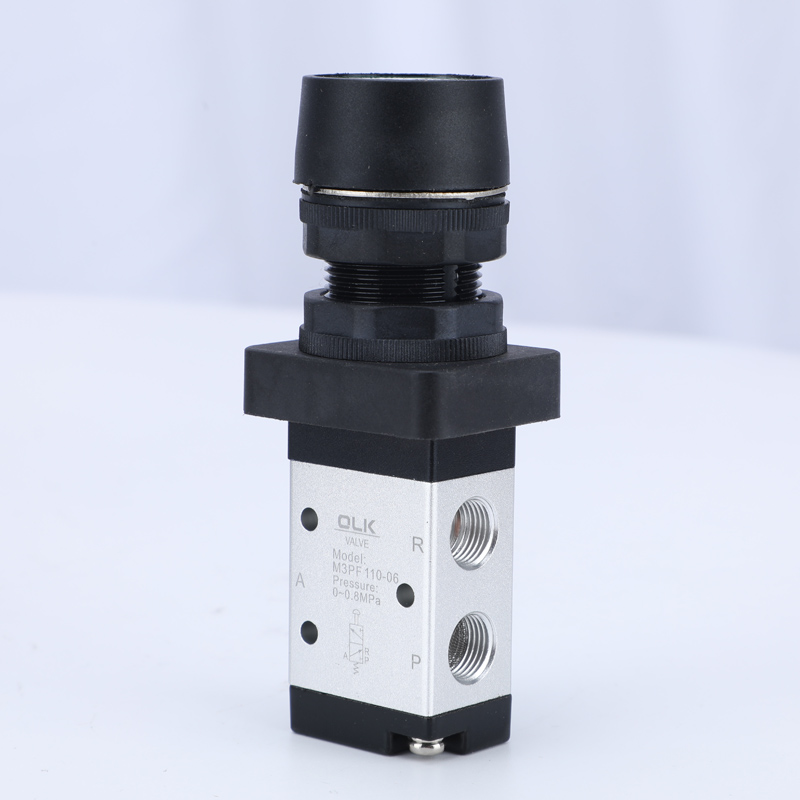

PF: Flat Head Button Type (M3PF)

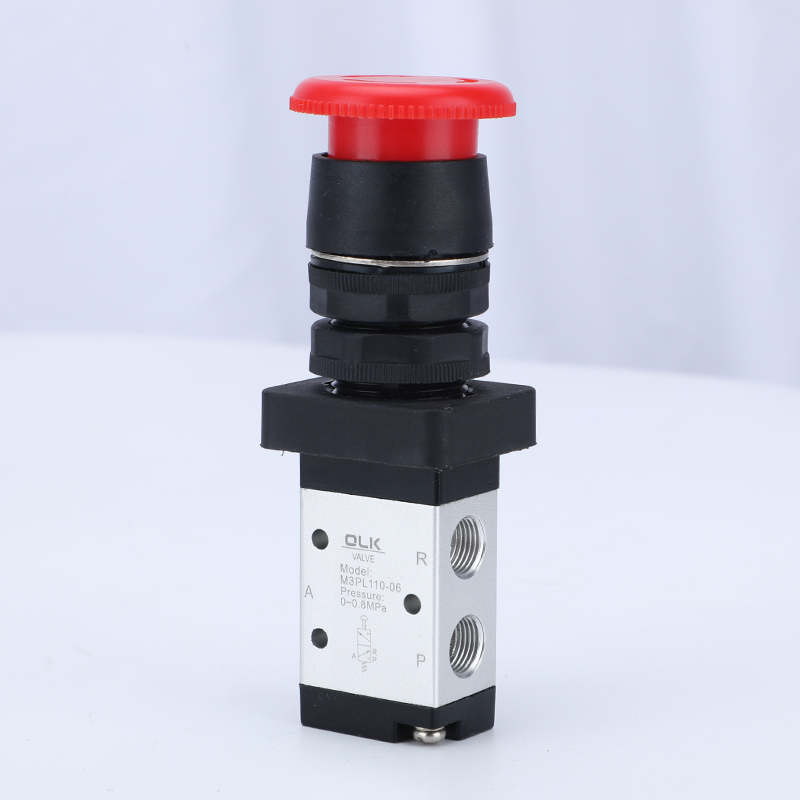

PL: Emergency Stop Impact Button Type (M3PL)
HS: Valgtype (M3HS)
1. Eksosporten ligger på kroppen, noe som letter installasjonen av en lyddemper for å redusere støy og forurensning.
2. M3B, M3R og M3L -serien krever eksterne krefter for bytte levert av eksterne mekanismer, egnet for posisjonsdeteksjon eller slagbrytere.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP og M3PLM3HS -serien er manuelt operert, med forskjellige strukturelle former for kontrollhoder for praktisk bruk under forskjellige forhold.
4. Struktur av stempel-type, kontrollkraft påvirkes ikke av arbeidstrykk (dvs. ingen mottrykk), tetning av indre ring, utmerket tetning og fleksibel bytte.
5. Ingen behov for oljesmøring.
6. Praktisk installasjon og bruk med montering av flere posisjoner.
7. Kontrollhodene for M3C, M3D, M3Y, M3R og M3L -serien er laget av metallmateriale for lang levetid og større pålitelighet.
|
Modell |
M3b |
M3C |
M3D |
M3r |
M3L |
M3y |
M3pm |
M3pp |
M3pf |
M3pl |
M3HS |
|
|
Arbeider medium |
Luft （Filtrer gjennom en filterskjerm på over 40μm） |
|||||||||||
|
Handlingsmodus |
Ekstern kontroll direkte fungerende type |
|||||||||||
|
Portstørrelse |
05: M5; 06: G1/8; 08: G1/4 |
|||||||||||
|
Effektivt tverrsnittsareal |
Mini |
05: 2,5 mm² （CV = 0,14） |
||||||||||
|
110 |
06: 8,0mm² （CV = 0,45） |
|||||||||||
|
210 |
06: 9,0mm² （CV = 0,5）; 0,8: 12,0 mm² （CV = 0,67） |
|||||||||||
|
Stilling |
3/2 port |
|||||||||||
|
Ikke behov |
||||||||||||
|
Trykkområde |
0-1.0MPA (0-145psi) |
|||||||||||
|
Bevisstrykk |
1,5MPA (215psi) |
|||||||||||
|
Woking Pressure |
‘-20-70 ℃ |
|||||||||||
|
Kroppsmateriale |
Aluminiumslegering |
|||||||||||
Forholdsregler
1) Kontrolldelen er laget av ingeniørplast, og bare manuell drift er tillatt. Ikke bruk metallpåvirkning for å bytte ventil.
2) M3B-, M3C-, M3D-, M3pm-, M3PF- og M3PP -seriene tilbakestilles automatisk. M3Y, M3HS og M3PL manuelle ventiler tilbakestilles manuelt. Etter å ha presset M3PL inn i skatteposisjonen, må den roterende knotten roteres for å tilbakestilles.
3) Vær oppmerksom på det reverserende hjerneslaget. Når en hvilken som helst ekstern kraft får ventilen til å snu, skal det grunnleggende reverseringsslaget ikke overstige området for reversering av hjerneslag som er spesifisert i kontrollstryktabellen, ellers vil det forårsake skade på ventillegemet.
4) M3L enveis rulleventil kan bare bytte i en retning (treffer fra høyre til venstre). Ugyldig innvirkning i den andre retningen (buet venstre til høyre).
5) Kontrollhodekombinasjonen kan bestilles separat.
