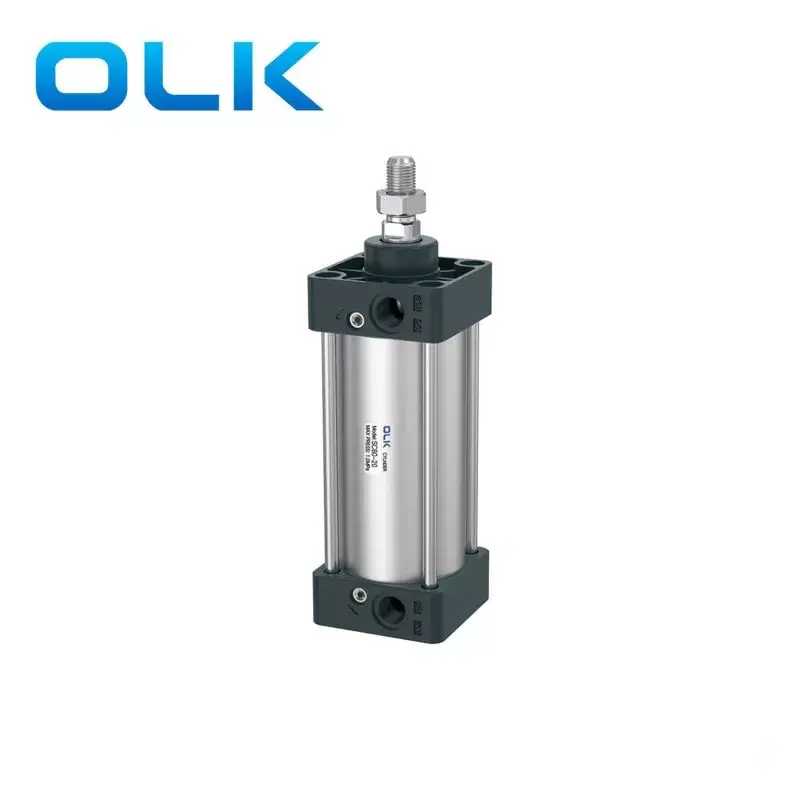

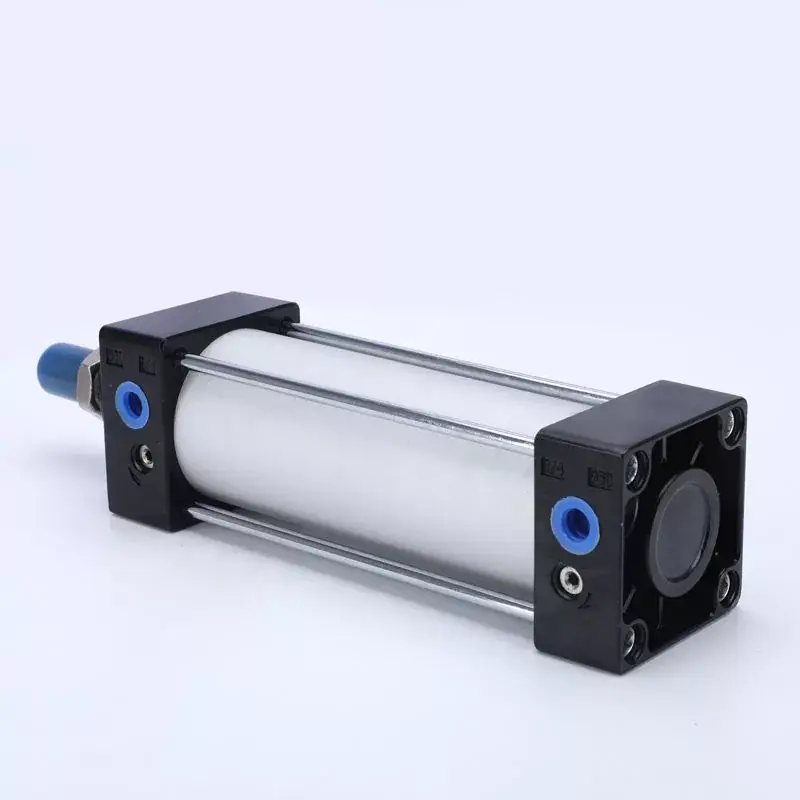

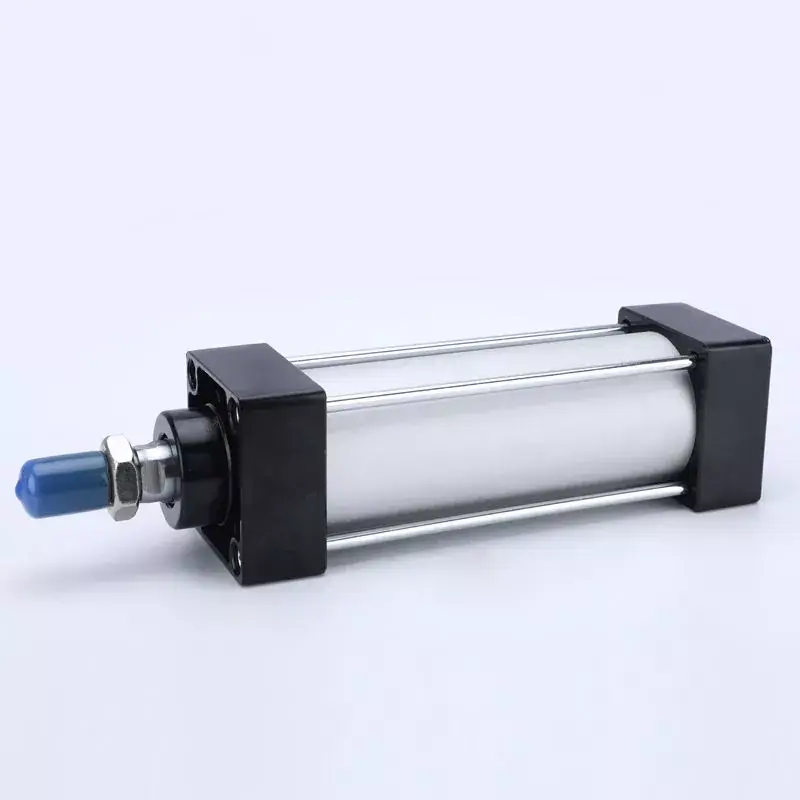

SC -serie standardsylinder

Model:SC 80X80

Velkommen til Wholesale SC-serie Standard-sylinder fra oss, hver forespørsel fra kunder blir svart innen 24 timer.ouleikai (OLK) er den profesjonelle produsenten, vi vil gi deg SC-seriens sylindere, og vi vil tilby deg den beste tjenesten etter salg og rettidig levering.

Send forespørsel

produktbeskrivelse

Olk er Kina produsent og leverandør som hovedsakelig produserer SC -serie standardsylinder med mange års erfaring. Håper å bygge forretningsforhold med deg. SC -serien Standard pneumatiske sylindere produseres ved hjelp av lette materialer som aluminiumslegering, noe som resulterer i redusert vekt som hjelper til med å forbedre driftseffektiviteten til utstyret. De er preget av kompakt design og liten størrelse, noe som gir mulighet for installasjon i begrensede rom, egnet for scenarier med rombegrensninger. Sammenlignet med ISO 15552 standardsylindre, har SC -serien sylindere med samme diameter en mindre lengde. Putejusteringen deres er jevnere.

Med en rekke størrelser og modeller tilgjengelig, oppfyller de kravene til automatiseringsproduksjonslinjer, emballasjemaskiner og robotapplikasjoner, inkludert funksjoner som lineær skyving og rotasjon.

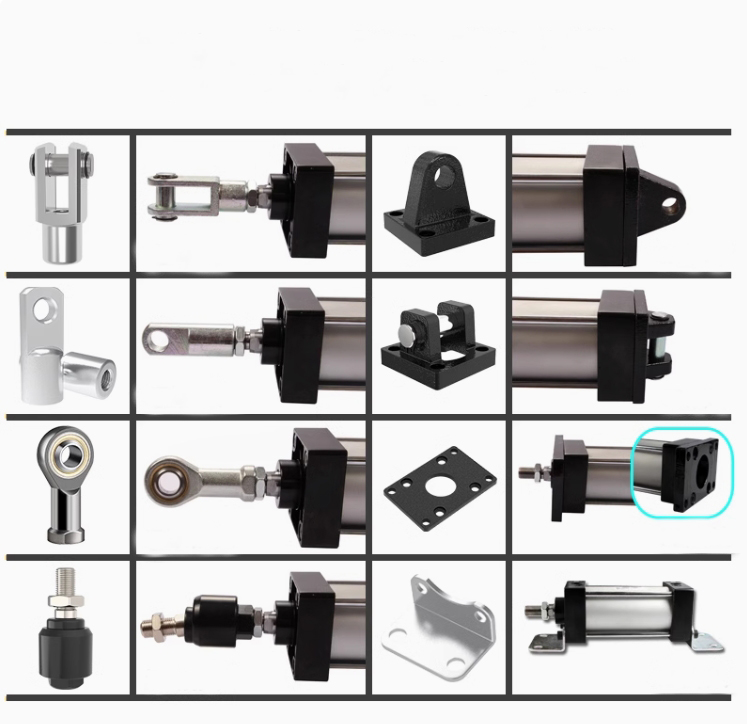

OLK, som en pneumatisk produsent i Kina, kan designe og produsere sylindere med forskjellige diametre og slag i henhold til kundens detaljerte krav og faktiske behov. I tillegg kan de være utstyrt med sylinderkomponenter som CA, CB, flenser og beslag. SC-serien Standard pneumatisk sylinder tilbyr konkurransedyktige priser, og gir kundene høyere kostnadseffektivitet.

Onomeikai SC -serien Standard sylinder ved bruk av aluminiumslegeringsmateriale Produktegenskaper

SC -serie standard sylinderfunksjoner:

1. Vårt selskaps standard pneumatiske sylinder.

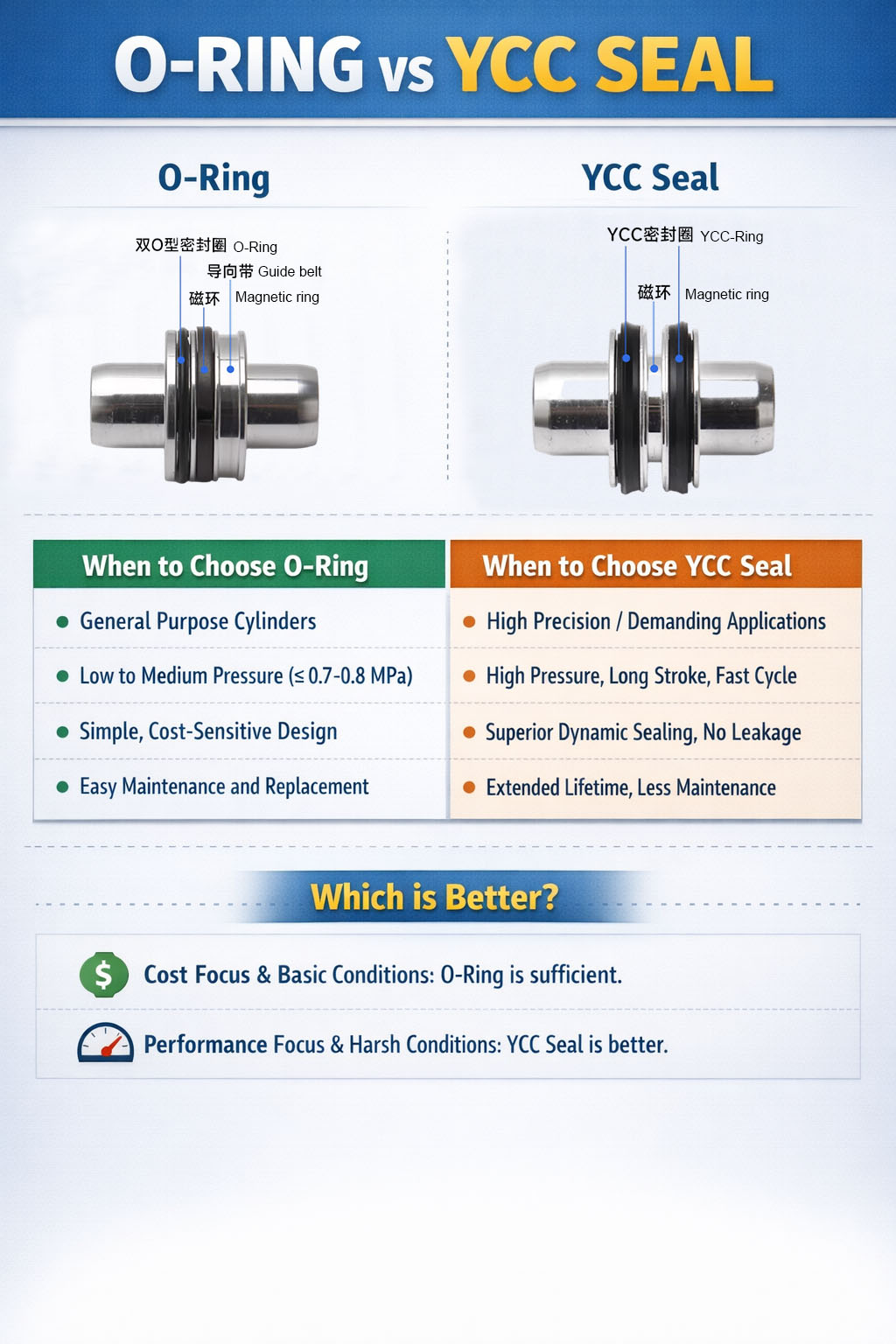

2. Stempelforseglingen vedtar en spesiell tosidig tetningsstruktur, kompakt i størrelse, med oljelagringsfunksjon.

3. Det er en sylinder av stang-type, med de fremre og bakre dekslene koblet til aluminiumsrørsylinderkroppen med søyler, noe som sikrer god pålitelighet.

4. Sammenlignet med IS015552 standardsylindere, har SC -serien sylindere mindre lengder for den samme sylinderdiameteren.

5. Glatt justering av sylinderposten.

6. Ulike spesifikasjoner for sylindere og tilbehør til sylindermontering er tilgjengelige for kundevalg.

7. Høytemperaturresistente tetningsmaterialer velges for å sikre at sylinderen fungerer normalt under forhold på opptil 150 ° C.

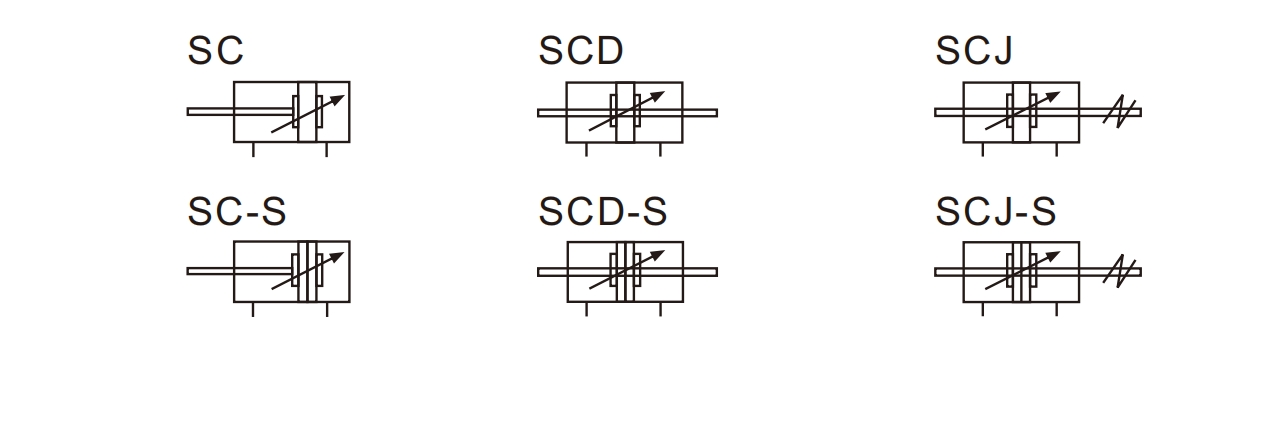

SC -serie standardsylinderSymbol:

Bestillingskode
SC	50	-	50	-	20	-	S
Modell	KJEDE		Hjerneslag		Justerbart hjerneslag		Magent	-
SC: Standard dobbeltvirkende sylinder					10: 10mm		Blank: Uten magnet		Forseglingskode	Montering	Trådtype
SCD: Dobbeltstang dobbeltvirkende sylinder					20: 20mm		S: Med magnet		blank: TPU	LB	Blank: Pt
SCJ: Justerbar hjerneslag dobbeltstang dobbeltvirkende sylinder					30: 30mm				N: NBR	Fa	T: NPT
					40: 40mm				H: FKM/vitom	Fb	G: G.
					50: 50mm					Ca
					75: 75mm					CB
					100: 10mm					Tc

SC -serie standardsylinderStandard spesifikasjonsparametere：

Borestørrelse (mm)	32	40	50	63	80	100
Skuespillmodus	Dobbelt skuespill
Arbeider medium	Renset luft
Arbeidstrykk	0,1-1,0 MPa (14-145psi)
Bevisstrykk	1,5 MPa (215psi)
Arbeidstemperaturområde	‘-20-80 ℃
	30-800
Bufferingsmodus	Regulerbar
Bufferavstand (mm)	21				28	29
Portstørrelse	PT1/8	PT1/4		PT3/8		PT1/2

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10x1.25	M6x1	9.5	13.7	G1/8 ''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12x1.25	M6x1	9.5	13.5	G1/4 ''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16x1.5	M6x1	9.5	13.5	G1/4 ''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16x1.5	M8x1.25	9.5	13.5	G3/8 ''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G3/8 ''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G1/2 ''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27x2	M12x1.75	15	20	G1/2 ''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36x2	M16x2	15	25	G3/4 ''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36x2	M16x2	30	25	G3/4 ''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42x2	M20x2.5	30	25	G3/4 ''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48x2	M24x3	40	27.5	G1 ''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56x4	M30X3.5	40	30	G1 ''	-	-	-	430	350	80	76

Vanlige spørsmål:

Spørsmål: Hva er forskjellen mellom arbeidstrykkområdet som brukes i SC -serien luftsylinder og bevistrykk?

A: Arbeidstrykksområde: Innenfor dette området kan sylinderen starte, operere og opprettholde ytelsen normalt. SC luftsylinder Driftstrykkområde: 0,1 MPa -1,0 MPa (14-145psi); Overskridelse av dette området kan føre til forsinket bevegelse, tetningssvikt eller skade.

Bevisstrykk: Det refererer til den maksimale trykkgrensen som er satt av produsenten under fabrikkprøving, noe som indikerer det høyeste lufttrykk som produktstrukturen tåler på kort tid uten å sprekke, deformeres eller permanent skadelige. Ikke normalt arbeidstrykk, bare brukt til å bekrefte styrke;

Generelt er det omtrent 1,5 ganger den øvre grensen for arbeidstrykk;

SC Air Cylinder Proof Pressure: 1,5 MPa (215psi)
