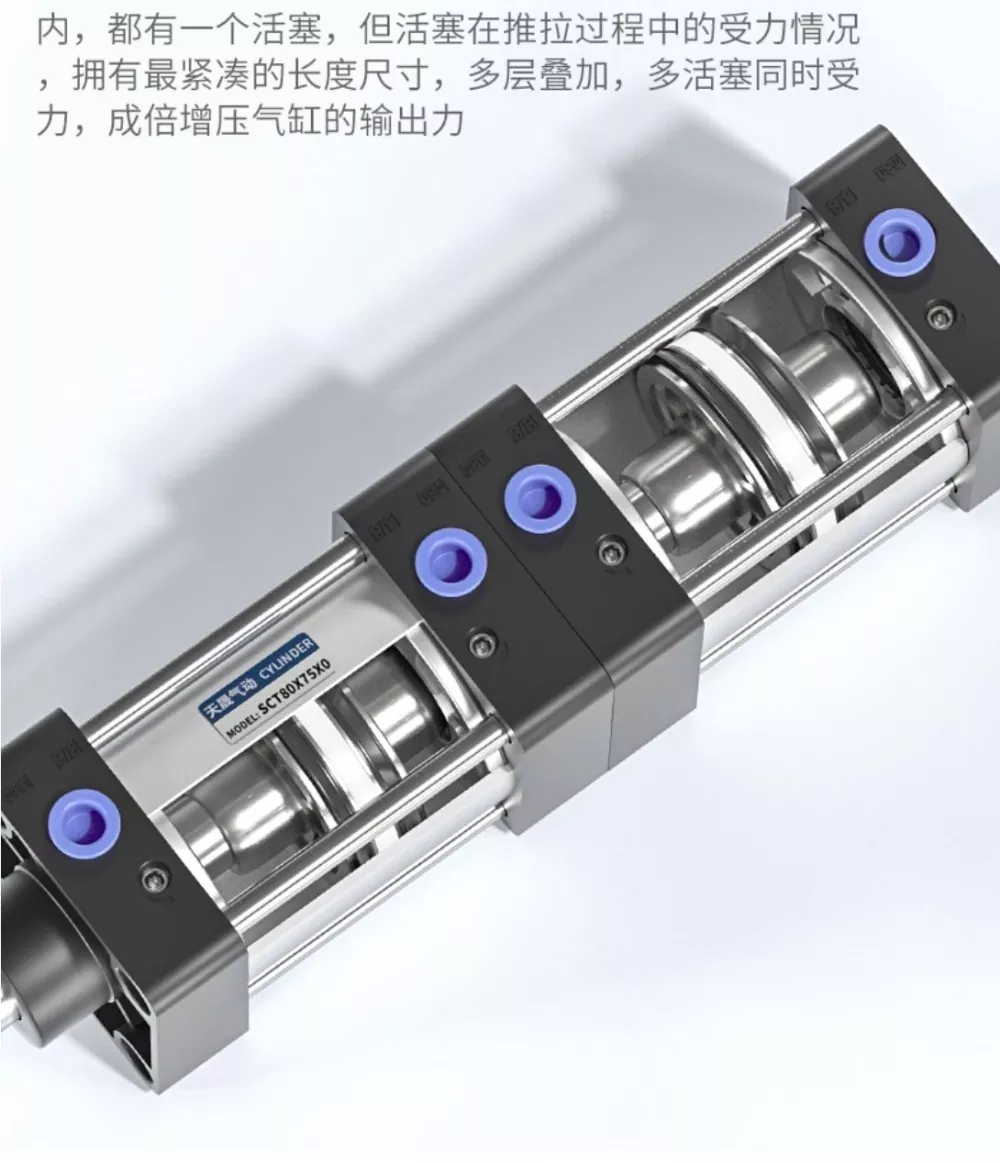

SCT-stagsylinderen har toveis YCC-tetningsringer og en kraftig dobbelttaktsdesign, med et kompakt og raffinert utseende som sikrer rask handling og jevn, stabil utgang. Hvert lag av sylinderen inneholder et individuelt stempel, og under push-pull-prosessen deler flere stempler belastningen, slik at sylinderen kan oppnå den mest kompakte lengden samtidig som den genererer multiplisert utgangskraft gjennom sin flerlags stablede struktur. Denne doble kraftdesignen gir sterkere kraft, og konfigurasjonen med seks tetningsringer gir utmerket tetningsytelse, slik at sylinderen kan holde trykk på opptil 1,4 MPa uten lekkasje.
·OLK standard sylindre.
· Stempeltetningen har en spesiell toveis tetningsstruktur, med en kompakt design og oljelagringsfunksjon.
· Sylinder av typen strekkstang; front- og bakdekselet er koblet til aluminiumsrørkroppen med trekkstenger for høy pålitelighet.

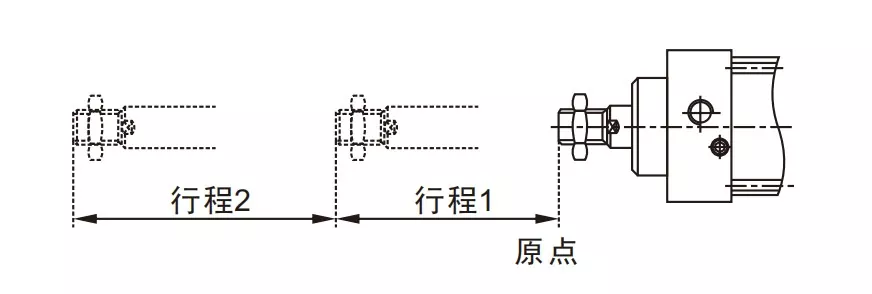

·Stempelstangen kan oppnå flere posisjoneringspunkter under hele slaget.
· Glatt og justerbar demping.
· Ulike sylinderspesifikasjoner og monteringstilbehør er tilgjengelige for kunder å velge mellom.
· Høytemperaturbestandige tetningsmaterialer er valgfrie, slik at sylinderen kan fungere normalt ved 150°C.
|
Bestillingskode |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Modell: |
Borestørrelse |
|
Slag 1 |
|
Slag 2 |
|
Magnet |
Tetningsmateriale |
Monteringstype |
Tråd |
|
SCT trekkstangsylinder |
|
|
|
|
|
|
Blank: uten |
Blank: TPU |
Blank: |
Blank: PT tråd |
|
|
|
|
|
|
|
|
S: med magnet |
N:NBR |
LB:beinfeste |
T:NPT tråd |
|
|
|
|
|
|
|
|
|
H: |
|
G:G tråd |
|
Borestørrelse (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Handlemodus |
Dobbeltvirkende |
|||||
|
Arbeidsmedium |
துறைமுக அளவு |
|||||
|
Fast form |
Grunnleggende og LB |
|||||
|
Arbeidstrykk |
0,1–1,0 MPa (14–145 psi) |
|||||
|
Bevistrykk |
1,5 MPa (215 psi) |
|||||
|
Arbeidstemperaturområde |
'-20-80 ℃ |
|||||
|
Bruk hastighetsområdet |
30-800 |
|||||
|
Buffermodus |
Justerbar buffer |
|||||
|
Bufferavstand (mm) |
21 |
28 |
29 |
|||
|
Portstørrelse |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

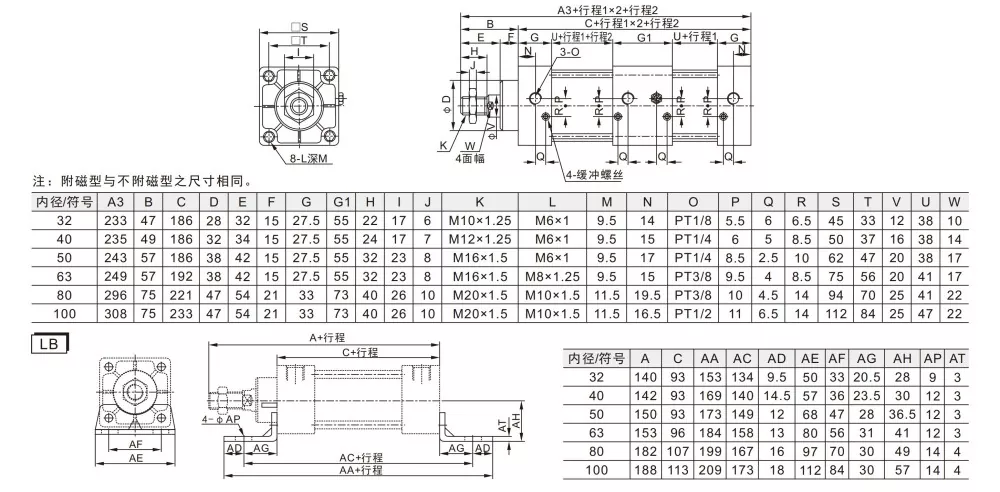

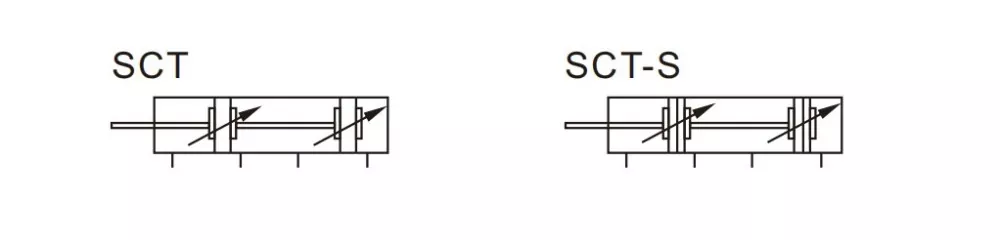

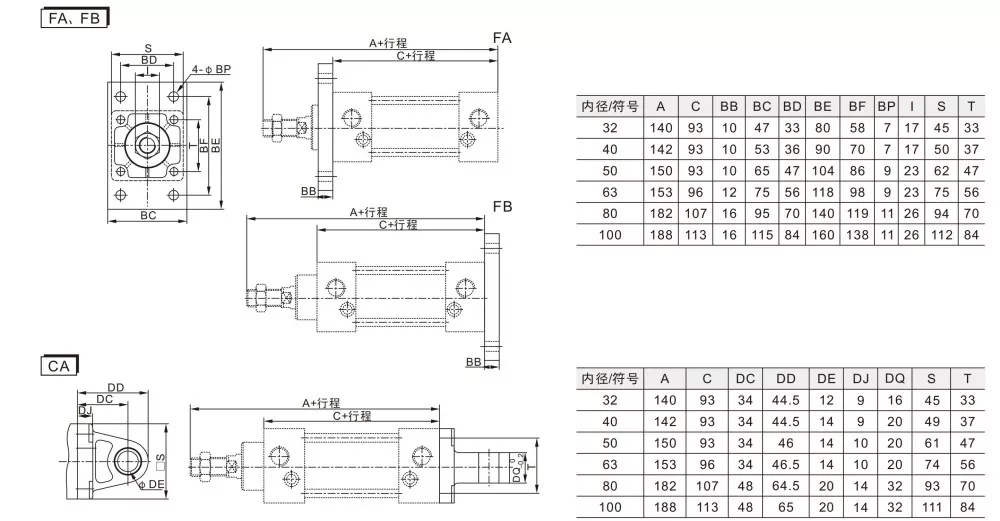

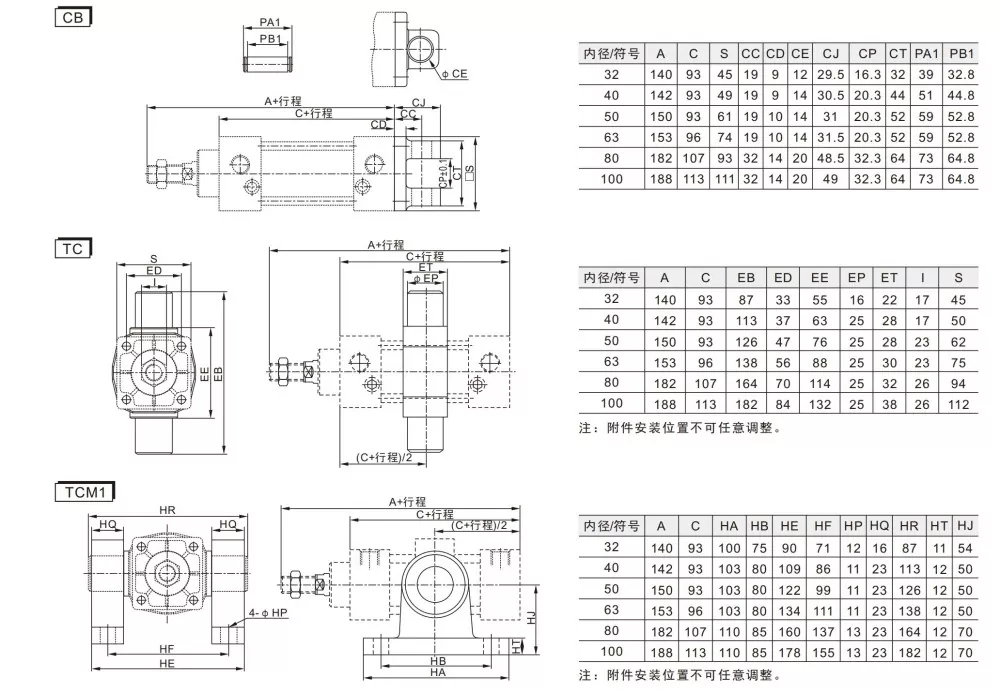

Pneumatiske kontrollskjemaer for flerposisjonssylindre |
||
|

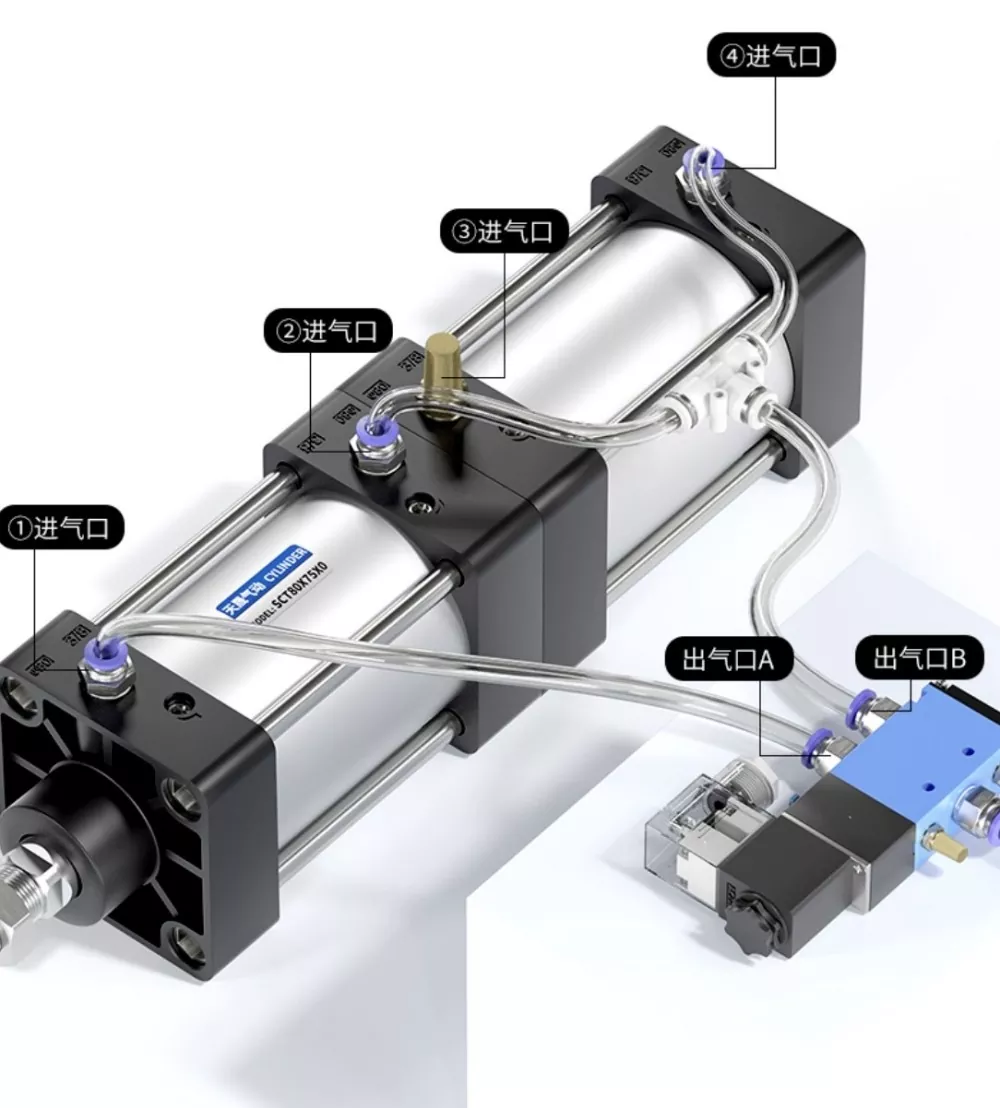

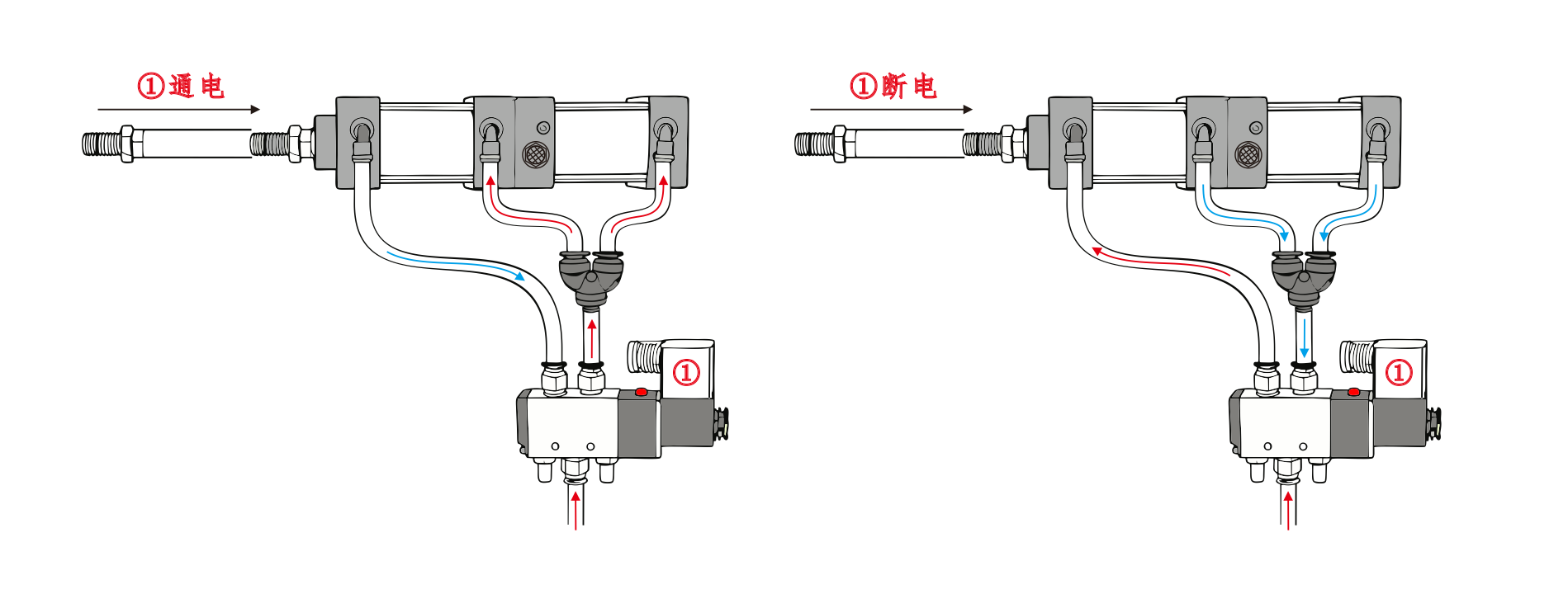

Hver seksjon av sylinderen inneholder et stempel. Når stempelstangen strekker seg, genererer alle stemplene skyvekraft. Men under tilbaketrekking produserer bare ett stempel trekkkraft. Luftinntaket på sylinderen①er koblet til port A på magnetventilen, og luftinntaket på sylinderen④er koblet i serie til port B på magnetventilen. Luftinntaket til Sylinder③ er koblet til en lyddemper. Når port A på magnetventilen aktiveres, forblir sylindrene i tilbaketrukket posisjon. Når port B er aktivert, begynner sylindrene å fungere. |

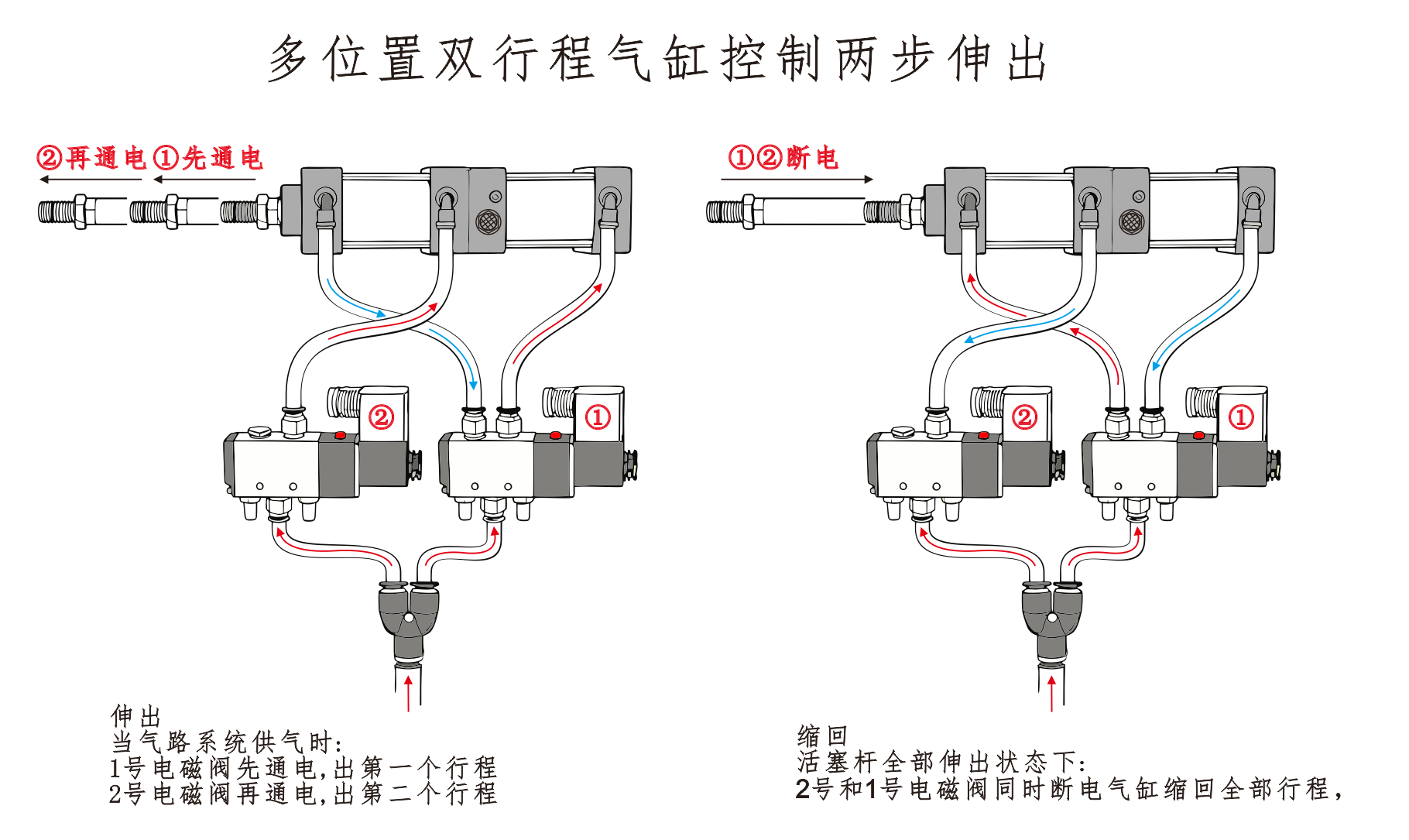

1. Utvidelse Når lufttilførselen er på: Magnetventil nr. 1 aktiveres, og sylinderen strekker seg til første slag.
Magnetventil nr. 2 aktiveres deretter, og sylinderen strekker seg til det andre slaget.
2. Tilbaketrekking Når stempelstangen er helt uttrukket: Magnetventil nr. 1 og nr. 2 er begge deaktivert, og sylinderen trekkes helt inn. |

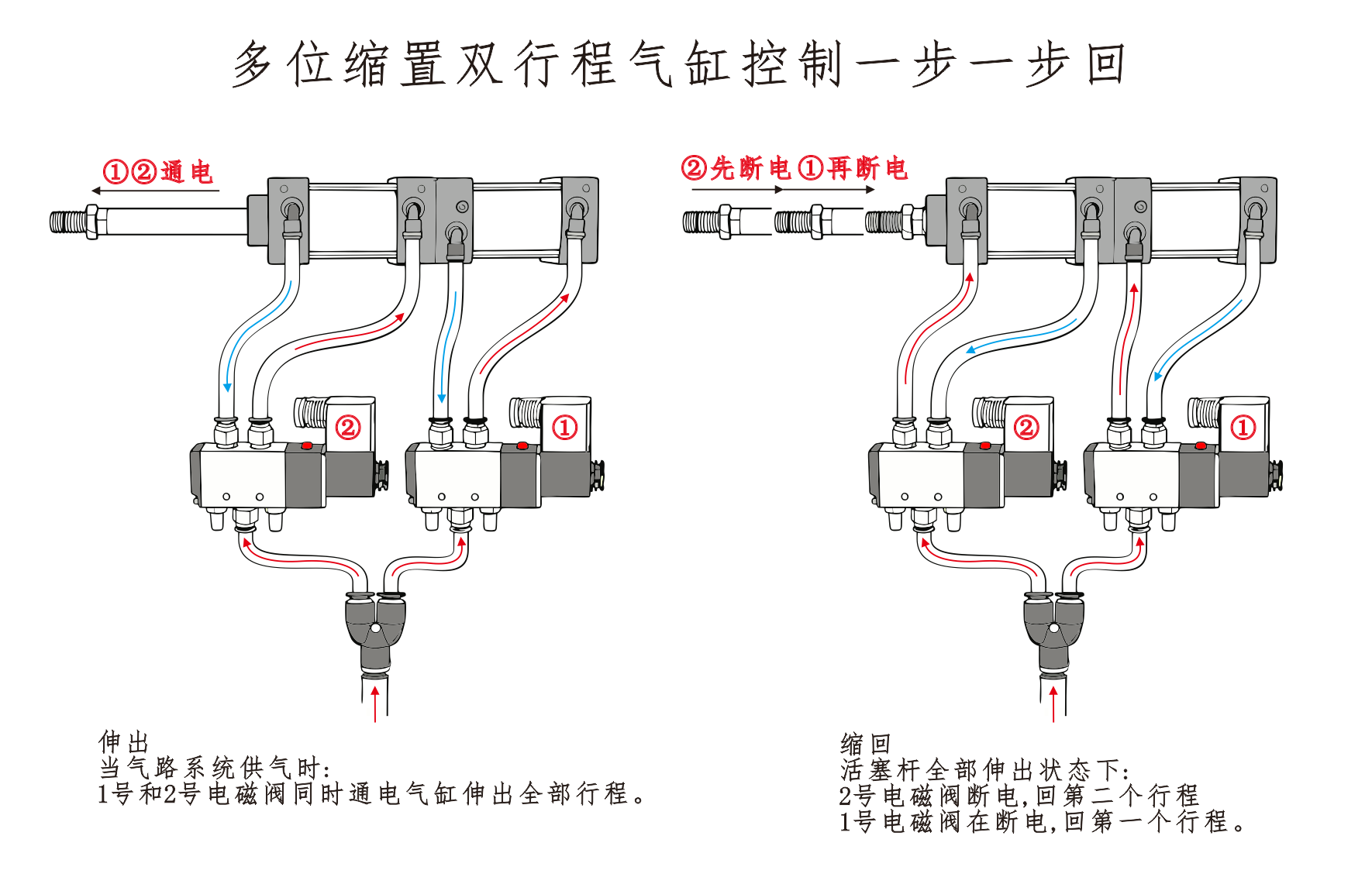

1. Forlengelse (foroverslag) Når lufttilførselen er slått på: Magnetventil nr. 1 og nr. 2 aktiveres samtidig. Sylinderstangen strekker seg gjennom alle slag til den er helt ut.
2. Tilbaketrekking (trinn-for-trinn-retur) ①Gå tilbake til den andre posisjonen Når stempelstangen er helt uttrukket: Magnetventil nr. 2 er deaktivert, noe som får sylinderen til å trekke seg tilbake til den andre posisjonen. ② Gå tilbake til den første posisjonen Magnetventil nr. 1 er deaktivert, noe som får sylinderen til å trekke seg tilbake til den første posisjonen og fullføre returprosessen. |
|
|
|
|
Hva er SCT-sylinderserien?
SCT-sylinder tilhører standardserien pneumatisk sylindertrekkstag
