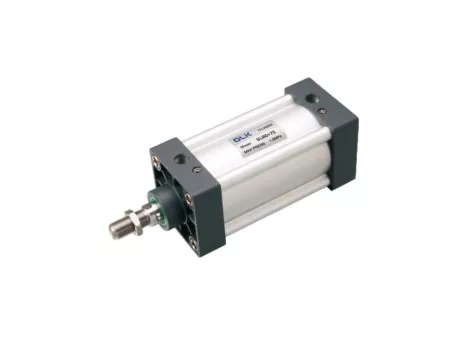

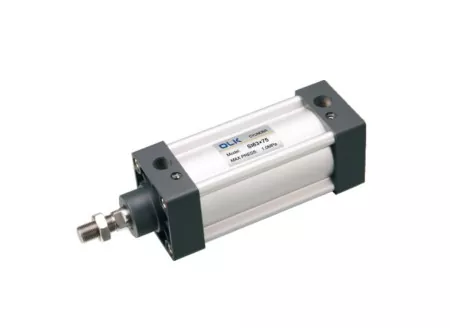

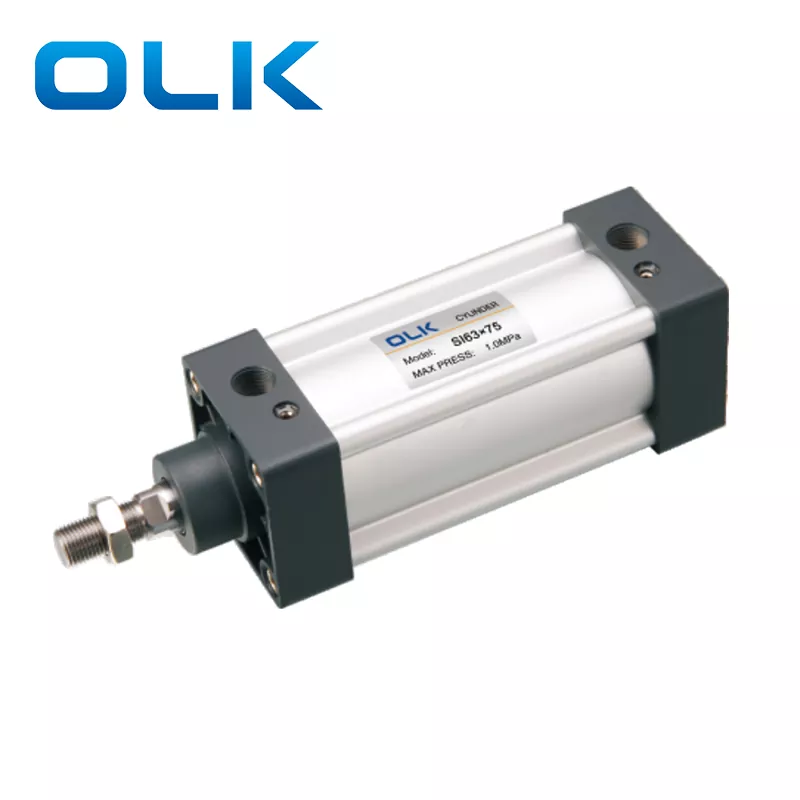

SI-serien ISO15552 standard pneumatisk sylinder er tilgjengelig i tre typer: standard dobbeltvirkende, SID dobbelt stang dobbeltvirkende og SIJ dobbelt stang dobbeltvirkende med justerbart slag. De er i samsvar med ISO 15552-standarden, noe som betyr at installasjonsdimensjonene deres er større ennSU pneumatiske sylindreav samme størrelse. Fast tilbehør kan ikke byttes ut og er kun kompatibelt med ISO 15552 (tidligere ISO 6431) spesifikasjoner.
1.IS015552(original IS06431) standard pneumatisk sylinder;
2. Stempeltetningen er sammensatt av 2 Y-formede enveis tetningsstrukturer, som har kompensasjonsfunksjon, lang levetid og lavt oppstartstrykk,
3. Det 米-formede aluminiumsrøret uten trekkstang har god korrosjonsbestandighet;
4. Bufferjusteringen av sylinderen er jevn og jevn:
5.Sylindere og tilbehør for installasjon med flere spesifikasjoner er valgfritt.

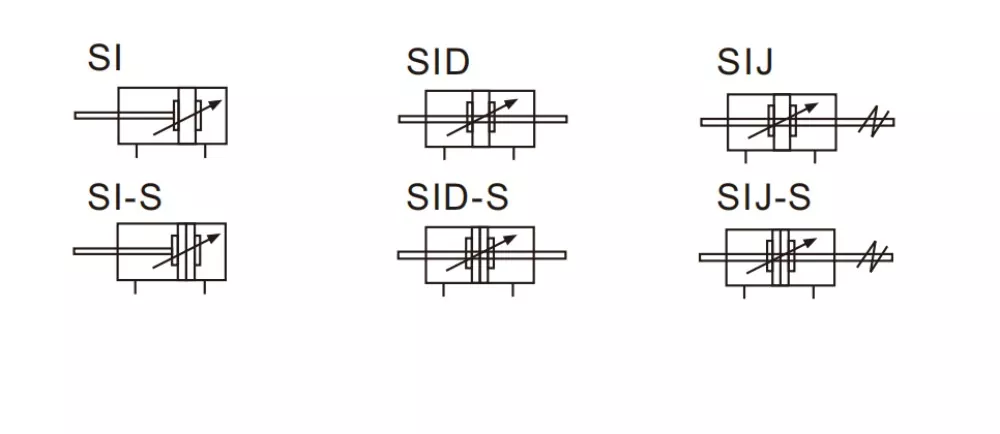

SI-serien ISO15552 standard pneumatisk sylindersymbol:
|
Bestillingskode |
|
|||||||||
|
OG |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SI |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modell |
Borestørrelse |
Stangmateriale |
|
slag |
|
Justerbart slag |
Magnet |
Monteringstype |
Tetningsmateriale |
Trådtype |
|
SI:dobbeltvirkende type |
|
Blank: medium karbonstål |
|
|
|
10:10 mm |
Blank: uten magnet |
|
Blank: TPU |
Blank: PT（55°） |
|
SID: type dobbel stang |
|
A: SUS420J2 |
|
|
|
20:20 mm |
S:med magnet |
H: Viton |
G:G (55°) |
|
|
SIJ: justerbar slagtype |
|
B: SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°） |
|
|
Borestørrelse (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Handlemodus |
Dobbeltvirkende |
|||||||||
|
Arbeidsmedium |
Borestørrelse |
|||||||||
|
Fast form |
OG |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SI |
||||||||||
|
Arbeidstrykk |
0,1–1,0 MPa (14–145 psi) |
|||||||||
|
Bevis Press |
Bruk hastighetsområdet |
|||||||||
|
Arbeidstemperaturområde |
Interaktivní ukázka ventilů OLK Air Pilot |
|||||||||
|
Bruk hastighetsområdet |
30-800 |
30-500 |
||||||||
|
Buffermodus |
Justerbar buffer |
|||||||||
|
Bufferavstand (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Portstørrelse |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU pneumatiske sylindre: Hovedforskjeller og sammenligning av spesifikasjoner
|
Modell: |
Det er de
|
OG
|
|
Standard |
SU serie sylinder : JIS / AirTac |
SI-serien sylinder: ISO1552 (ISO6431) |
|
X |
Hva er forskjellene mellom den nye SAI-serien og den gamle SI-seriens standard luftsylinder? |
Mest brukt i europeisk og amerikansk utstyr, automatiseringsproduksjonslinjer |
|
installasjonsdimensjon |
Kompakt |
Større |
|
Borestørrelse |
32-400 |
32-200 |
|
Fast tilbehør |
ISO6431-serien (DNC, SI, SAI, SE) Øk interne lenker for produkter |
|
|
Interne strukturelle forskjeller (ikke synlig fra utsiden) |
Mest brukt i asiatisk utstyr (spesielt systemutstyr fra Taiwan og Japan) Stempelstang gjengelengde Indre sporstruktur av sylinderprofil Forskjeller mellom europeiske og japanske standard monteringshull SU pneumatisk sylinder og SI luftsylinderKan ikke byttes, og tilbehør (CA /CB fotbraketter,FA-flenser,TC-M, leddhoder) er ikke kompatible |
|
Hvilket merke kan SI-sylindere erstatte?
SI-sylindere kan erstatte AIRTACs SI-serie sylindere. Vær imidlertid oppmerksom på at AIRTAC har avviklet SI-serien. Deres nye erstatningsmodell heter SAI-serien pneumatisk sylinder, som har samme funksjon og samme monteringsdimensjoner.
Hva er forskjellene mellom den nye SAI-serien og den gamle SI-seriens standard luftsylinder?
De nye SAI-sylindere har utvendige spor for sensorinstallasjon, noe som gjør sensormontering raskt og praktisk.
Hva slags sylinder er SI?
SI er en standard luftsylinder.
