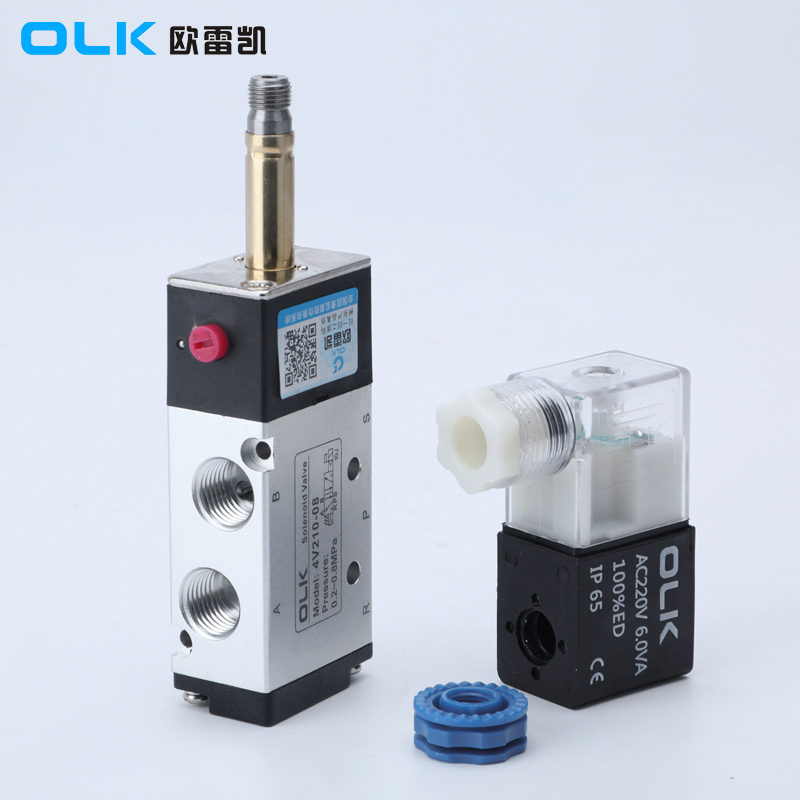

Forskjellen mellom de tre ventiltypene på 5/3Magnetventiler
Ved bestilling 5/3magnetventiler, bortsett fra enkel og dobbel elektrisk kontroll, er det tre konfigurasjoner: C (dobbelt-solenoid 5/3-veis lukket senter), E (dobbel-solenoid 5/3-veis eksossenter) og P (dobbel-solenoid 5/3-veis trykk senter).
| 5/3 veimagnetventilsymbol | Bestillingskode |
|
|
 |

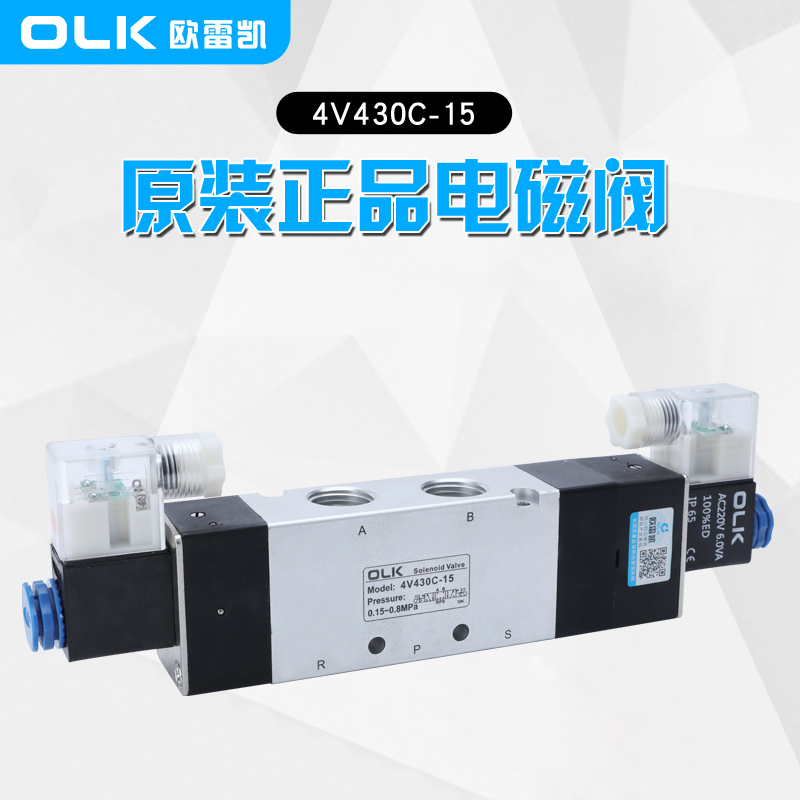

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dobbelt-solenoid 5/3-veis lukket senter |
5/3 ventil i normalt lukket stilling. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Dobbel-solenoid 5/3 veis eksossenter |
5/3 ventil i normalt åpen stilling. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Dobbelt-solenoid5/3-veis trykksenter |
5/3 ventil i eksosstilling. |
Trykk ved port P (forsyningstrykk):
Dette refererer til trykket ved magnetventilens inngangsport (vanligvis merket som P). Dette trykket er drivkraften for å kontrollere væskestrømmen når ventilen åpnes eller lukkes.
I trykksenterkonfigurasjonen er trykket ved innløpsporten (P) høyere enn ved andre porter (som A eller B), og kontrollsystemet dirigerer dette trykket til riktig kanal.
Mellomposisjon eksos:
Dette beskriver tilstanden tilmagnetventilnår du er i midtstilling. For tre-posisjons magnetventiler, når spolen er i midtstilling, kan alle porter (som P, A og B) være sammenkoblet, eller spesifikke porter kan danne en lekkasjebane.
I en typisk eksoskonfigurasjon i midtstilling kan trykket fra portene A eller B gå tilbake til eksosporten (vanligvis merket R eller T), og slippe trykket. Denne utformingen brukes i noen applikasjoner for å forhindre overdreven trykkoppbygging i systemet når det ikke er noe kontrollsignal.
Lukket senter:
I konfigurasjonen med lukket senter er alle porter på magnetventilen forseglet når de er i midtstilling, noe som betyr at ingen væske kan strømme gjennom noen porter.
Denne utformingen brukes vanligvis i situasjoner der det er nødvendig å opprettholde trykk eller forhindre uønsket væskestrøm når systemet er i midtposisjon.
Sammendrag:
Trykksenter: Refererer til trykket som påføres vedmagnetventilerinnløp.
Eksossenter: Beskriver en tilstand der væske kan tømmes fra en eller flere porter i midtposisjon.
Lukket senter: Beskriver en tilstand der alle porter er forseglet, og forhindrer væskestrøm i midtposisjon.
Fordeler med en 5/3 magnetventil sammenlignet med en 5/2 magnetventil:
Flere mellomposisjonsalternativer:
En 5/3 magnetventil har tre arbeidsposisjoner, med midtposisjonen konfigurerbar til forskjellige tilstander (som trykk, eksos eller lukket).
Denne fleksibiliteten gjør det mulig å opprettholde trykk, utmattende trykk eller fullstendig tette systemet når ventilen er deaktivert eller i en nødsituasjon, og tilbyr flere kontrollmuligheter for ulike bruksområder.
Forbedret sikkerhet og kontroll:
5/3-magnetventilen kan velge å opprettholde trykk eller eksostrykk i midtposisjon, og gir beskyttelse i sikkerhetskritiske applikasjoner mot utilsiktede handlinger. For eksempel, i tilfelle strømbrudd eller tap av kontrollsignal, kan valg av en passende midtposisjon beskytte utstyr og personell.
En 5/2 magnetventil, når den mister signal, kan bare gå tilbake til sin opprinnelige posisjon og kan ikke tilby tilsvarende beskyttelse.
Forebygging av sylinderpåvirkning:
Midtposisjonen til en 5/3 magnetventil kan brukes til å dempe støtet på sylinderen når du endrer retning. For eksempel kan valg av en mellomposisjon av eksostype tillate delvis trykkavlastning når du bytter retning, unngå støt på grunn av plutselig stopp eller start, og dermed forlenge utstyrets levetid.
En 5/2magnetventilmangler denne funksjonen, da den bare raskt kan bytte mellom to retninger, noe som i noen tilfeller kan forårsake støt og slitasje på utstyret.
Konklusjon:
5/3-magnetventilen gir betydelige fordeler i fleksibilitet, sikkerhet, støtdemping og kompleks kontroll sammenlignet med 5/2-magnetventilen. Dette gjør den svært verdifull i applikasjoner som krever flere driftsmoduser, økt sikkerhet og redusert utstyrspåvirkning. I mellomtiden brukes 5/2-magnetventilen, med sin enklere struktur og lavere kostnad, vanligvis i systemer der kompleks styring ikke er nødvendig.
-
