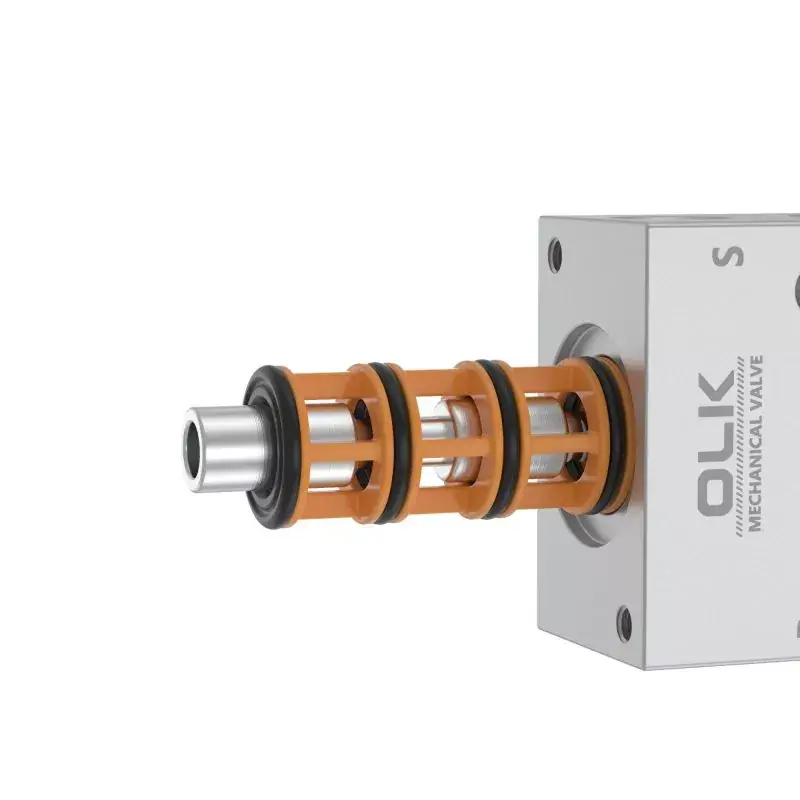

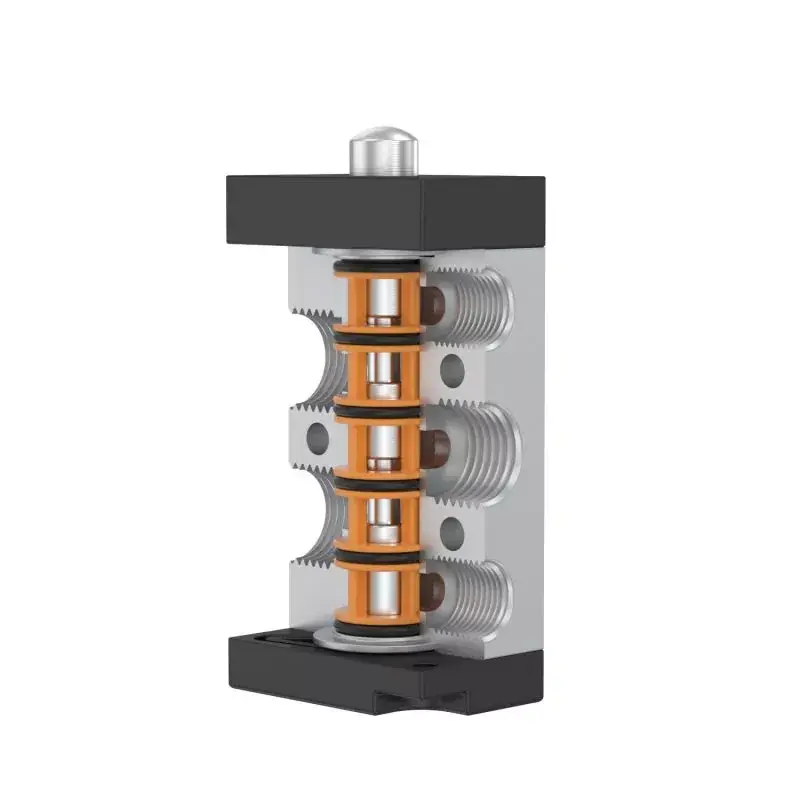

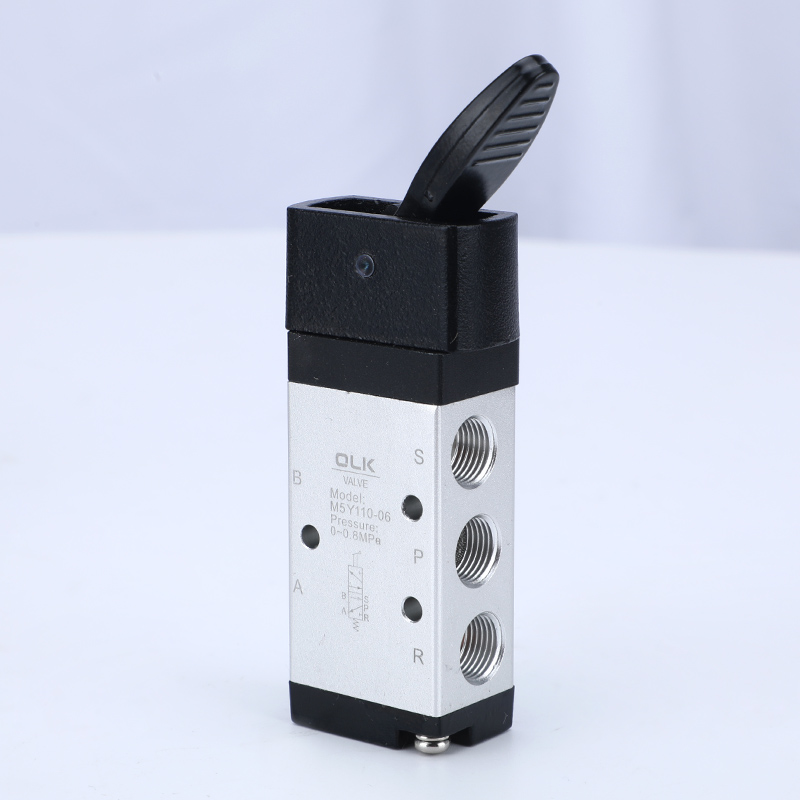

AIRTAC TYPE M5-serien 5/2-veis mekanisk knappeventil produsert av OLK pneumatic company.M5 mekanisk ventil er en glidende søylestruktur. Utblåsningsportene som er plassert på ventilhuset.M5 knappeventilen gjør det enklere å installere lyddemperen for å redusere støy og forurensning .M5-seriens mekaniske knappkontrollventil 5-veis, mens M5-210 tilbyr G1/8- og G1/4-grensesnitttråder.
symbol:
Bestillingskode
M5
PM
210
06
R

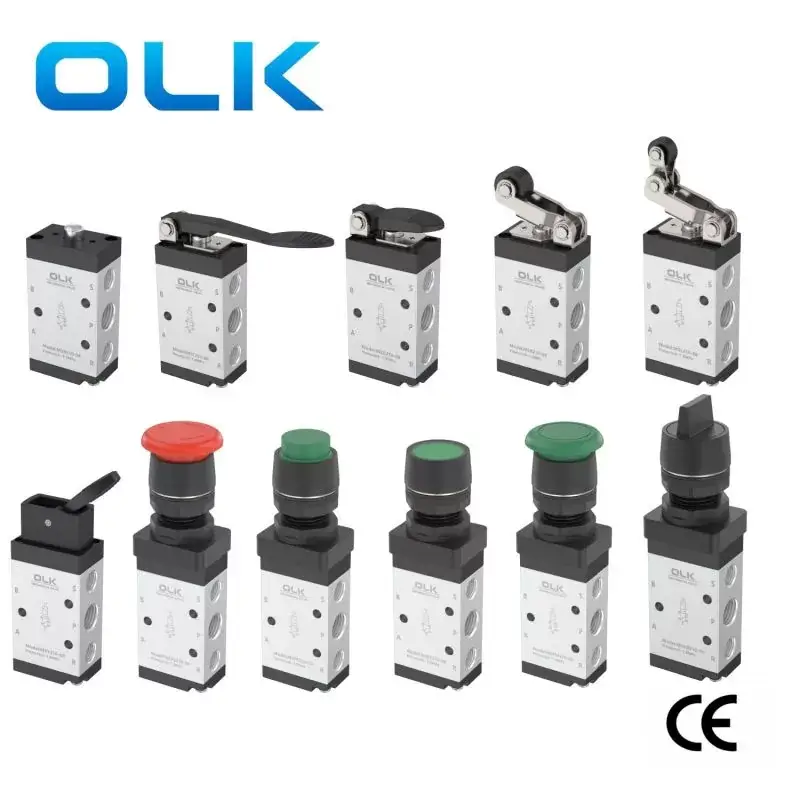

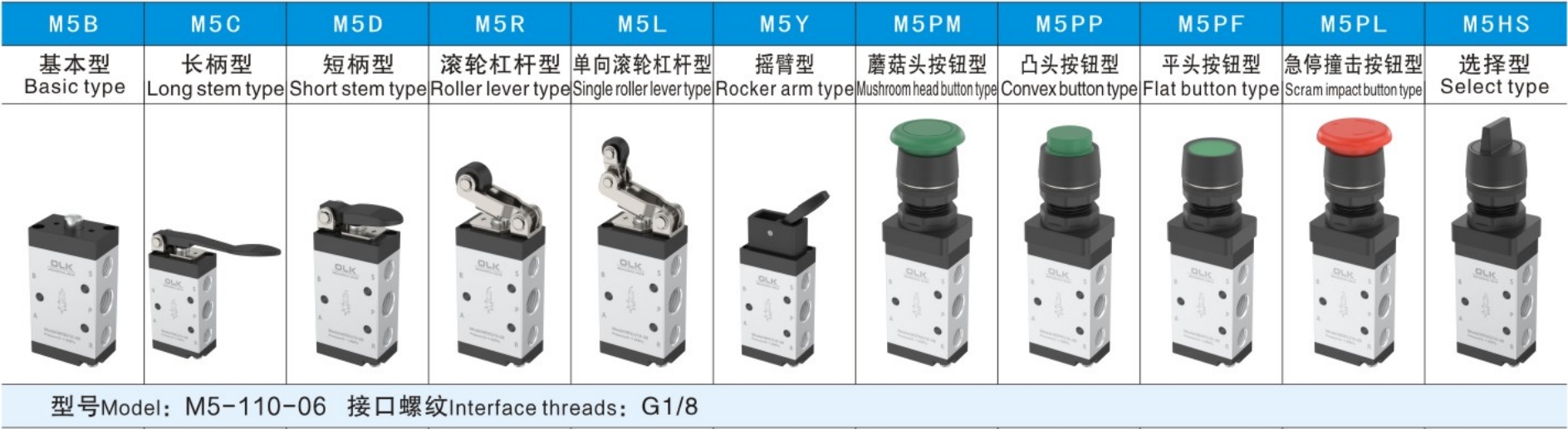

Knappetype
Kode
PORT STØRRELSE
Knapp farge
M5:M type
B: Grunnleggende type (M5B)
Enkel kontroll i 110:110-serien
100:06:G/18
PL: RØD
C: Langt håndtakstype (M5C)
Enkel kontroll i 210:210-serien
200:06:G1/8
PP/PF/PM/HS: RØD, GRØNN, SVART
D: Kort håndtakstype (M5D)
200:08G1/4
R: Rullespaktype (M5R)
L: Enveis rullespaktype (M5L)
Y: Vippearmtype (M5Y)
PM:Sopphodeknapptype (M5PM)
PP: Knapptype med hevet hode (M5PP)
PF: Flat Head Button Type (M5PF)
PL: Nødstopp-støtknapptype (M5PL)

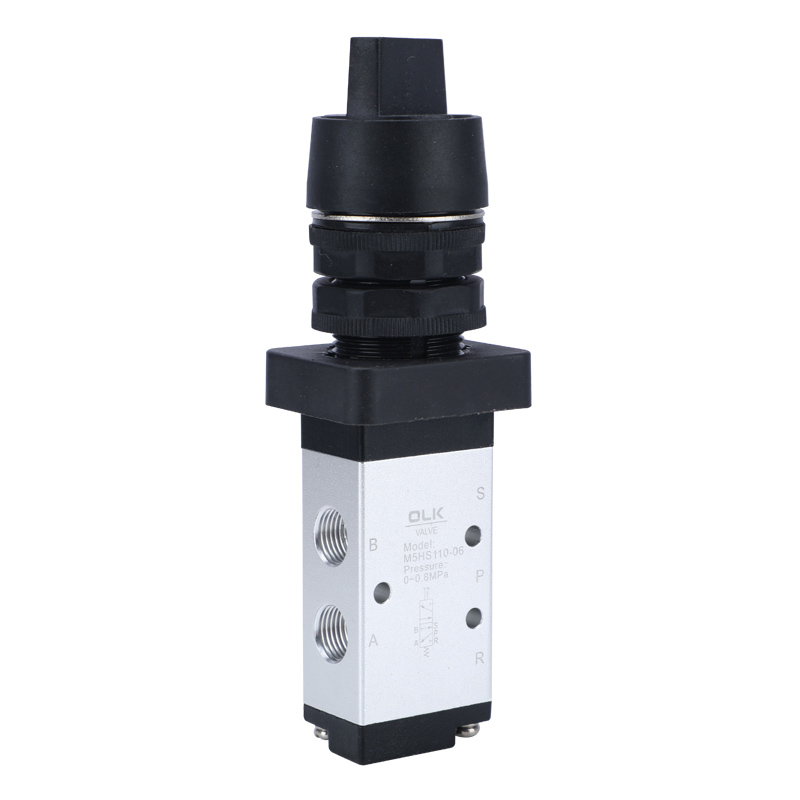

HS:Velgertype (M5HS)
- Grunnleggende type (M5B)
- Langt håndtak type (M5C)
- Kort håndtakstype (M5D)
- Type rullespak (M5R)
- Enveis rullespaktype (M5L)
- Vippearmtype (M5Y)
- Sopphodeknapptype (M5PM)
- Knapptype med hevet hode (M5PP)
- Flathodeknapptype (M5PF)
- Nødstopp-støtknapptype (M5PL)
- Selector Type (M5HS)
For typene PM, PP og PF er det tre knappefarger å velge mellom: rød, grønn og svart.
1. Eksosåpninger er plassert på karosseriet, noe som letter installasjon av lyddempere for å redusere støy og forurensning.
2. Seriene M5B, M5R, M5L krever eksterne krefter for veksling, levert av eksterne mekanismer, egnet for posisjonsdeteksjon eller slagbrytere.
3. Seriene M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS betjenes manuelt med forskjellige strukturelle kontrollhoder for enkelhets skyld under forskjellige forhold.
4. Glidende søylestruktur, kontrollkraft upåvirket av arbeidstrykk (dvs. ingen mottrykkseffekt), indre ringtetning for god tetning, fleksibel veksling.
5. Ikke behov for oljesmøring.
6. Installasjoner med flere posisjoner for enkel bruk.
7. Kontrollhodene i M5C, M5D, M5Y, M5R, M5L-serien er laget av metall, noe som sikrer lang levetid og større pålitelighet og stabilitet.
|
arbeidsmedium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
Ekstern direkte skuespill |
|
Portdiameter |
05:M5,06:G1/8,08:G1/4 |
|
antall stillinger |
2 posisjon 5 vei |
|
smøring |
unødvendig |
|
Arbeidstrykkområde MPa(psi) |
0-1,0 (~145) |
|
Garantert trykkmotstand |
1,5 MPa (215 psi) |
|
Arbeidstemperatur °C |
-20-70 |
|
Tverrsnittsareal mm² (CV-verdi) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Kroppsmateriale |
aluminiumslegering |
Forholdsregler
1) Kontrolldelen er laget av ingeniørplast, og kun manuell betjening er tillatt. Ikke bruk metallstøt for å bytte ventilen.
2) M5B-, M5C-, M5D-, M5PM-, M5PF- og M5PP-seriene tilbakestilles automatisk. M5Y, M5HS og M5PL manuelle ventiler tilbakestilles manuelt. Etter å ha trykket M5PL inn i skatteposisjonen, må dreieknappen roteres for å tilbakestille.
3) Vær oppmerksom på reverseringsslaget. Når en ekstern kraft får ventilen til å reversere, bør det grunnleggende reverseringsslaget ikke overskride området for reverseringsslaget spesifisert i kontrollslagtabellen, ellers vil det forårsake skade på ventilhuset.
4) M5L enveisvalseventilen kan bare bytte i én retning (treffer fra høyre til venstre). Ugyldig støt i den andre retningen (buet venstre mot høyre).
5) Kontrollhodekombinasjonen kan bestilles separat.
