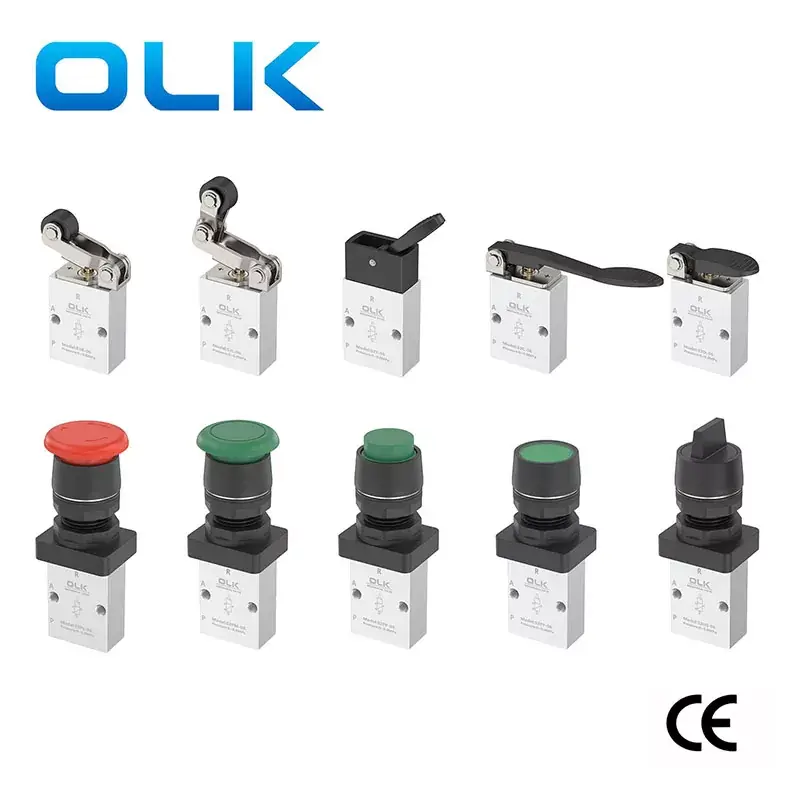

Du kan være trygg på å kjøpe S3 Series Mechanical Button Control Valve 3 Way fra fabrikken vår, og vi vil tilby deg den beste ettersalgsservicen og rettidig levering. Ouleikai (OLK) produserer den kompakte og eksternt kontrollerte direktevirkende 3-veis 2- posisjon S3-serien mekanisk ventil. Den har fleksibel bryter og kan installeres i flere posisjoner. Installasjonen er veldig praktisk og krever ikke oljesmøring. Kontrollhodene er tilgjengelige i både metall og plastmaterialer, med metallmaterialet (S3C, S3D, S3Y, S3R, S3L) som gir lengre og mer pålitelig levetid. Kontrollhodekombinasjonene for den mekaniske ventilen kan bestilles separat fra OULEIKAI Factory i Kina
OULEIKAI FLEXIBLE SWITCHINGS3-SERIEN Mekanisk knappkontrollventil 3-veis Produktegenskaper
SYMBOL:

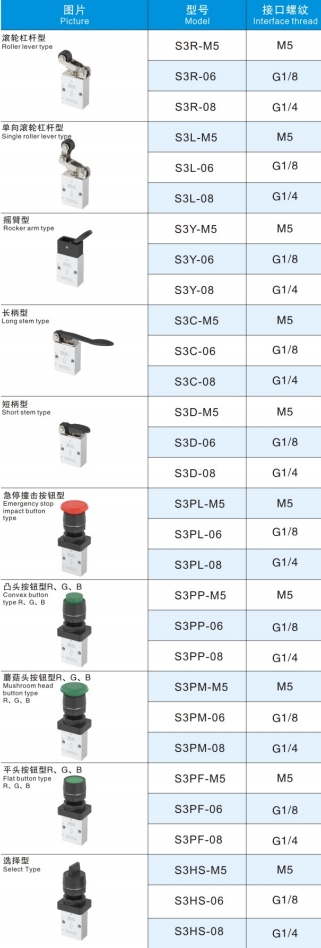

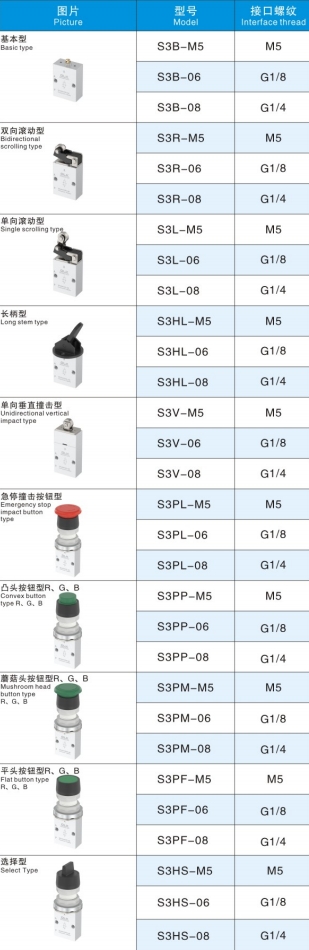

| Bestillingskode |
|||
| S3 | PM | 06 | R |
| SERIE | KODE | PORT STØRRELSE | KNAPPEFARGE |
| S3 Series 2 posisjon 3 vei | B: Grunnleggende type (M5B) |
100:06:G1/8 | PL: RØD |
|
|
C: Langt håndtakstype (M5C) |
200:06:G1/8 | PP/PF/PM/HS: RØD, GRØNN, SVART |
|
|

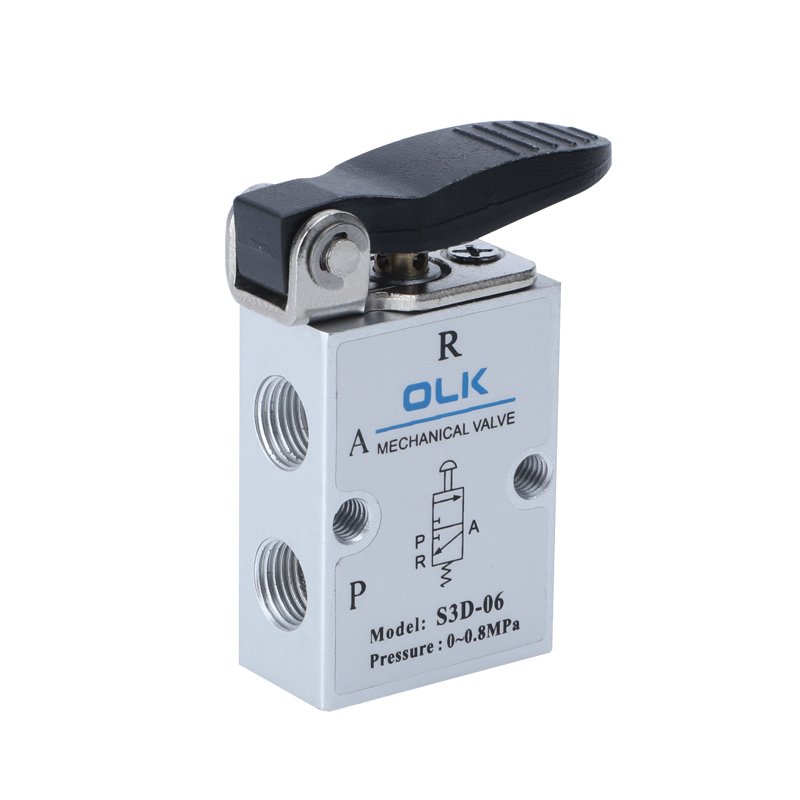

D: Kort håndtakstype (M5D) |
200:08:G1/4 |
|
|
|
Y: Vippearmtype (M5Y) |
|
|
|
|

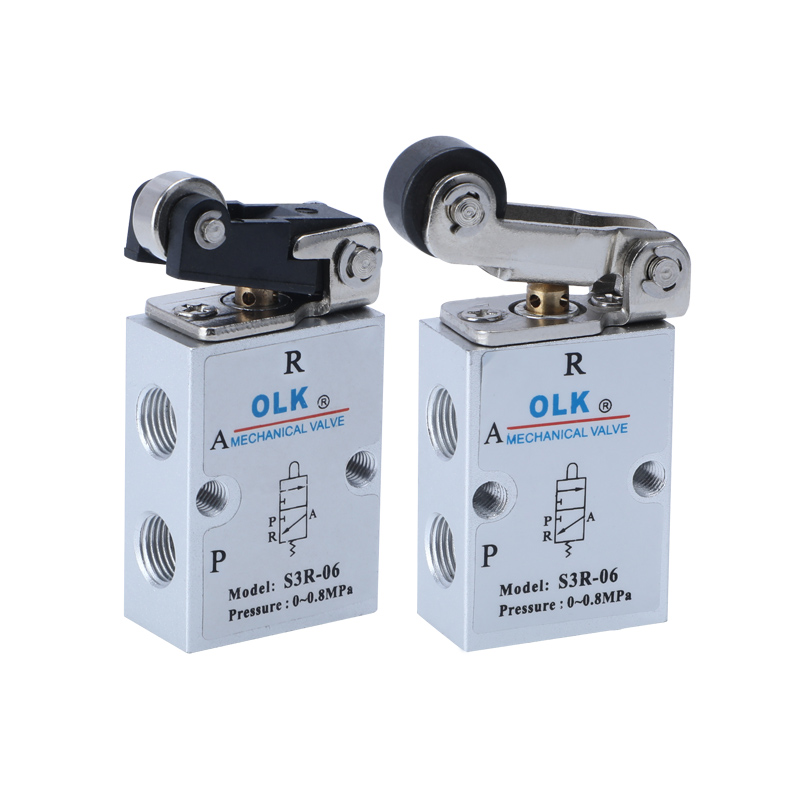

R: Type rullespak (M5R) |
|
|
|
|
L: Enveis rullespaktype (M5L) |
|
|
|
|
PL: Nødstopp-støtknapptype (M5PL) |
|
|
|
|
PP: Knapptype med hevet hode (M5PP) |
|
|
|
|
PF: Flat Head Button Type (M5PF) |
|
|
|
|
PM:Sopphodeknapptype (M5PM) |
|
|
|
|
HS:Velgertype (M5HS) |
|
|

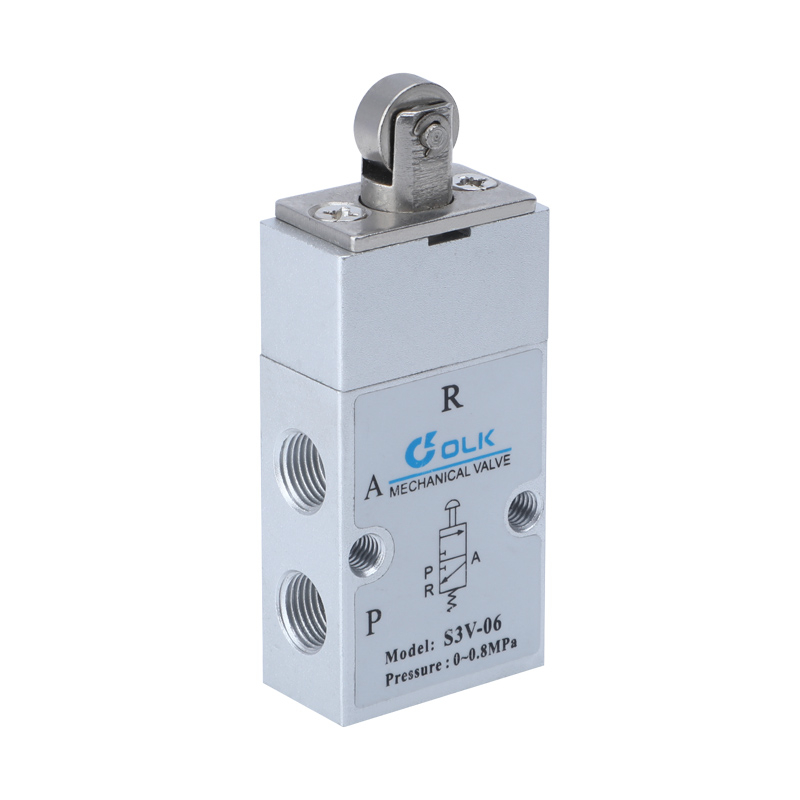

1. S3B, S3R, S3L, S3V-serien krever ekstern kraft levert av eksterne mekanismer for veksling, egnet for posisjonsdeteksjon eller slagbrytere.
2. Seriene S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D betjenes manuelt, og har ulike strukturelle former for kontrollhoder for praktisk bruk under forskjellige forhold.
3. Klodeventilstruktur med utmerket tetning, fleksibel veksling og ikke behov for oljesmøring.
4. Enkel installasjon med flere monteringsposisjoner.
5. Kontrollhodene til S3C, S3D, S3Y, S3R, S3L-seriene er laget av metallmateriale, noe som sikrer lang levetid og større pålitelighet.
|
arbeidsmedium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
Eksternt direkte skuespill |
|
Portdiameter |
05:M5,06:G1/8,08:G1/4 |
|
antall stillinger |
To posisjoner treveis |
|
smøring |
unødvendig |
|
Arbeidstrykkområde MPa(psi) |
0~0,8 (0~114) |
|
Garantert trykkmotstand |
1,5 MPa (215 psi) |
|
Arbeidstemperatur °C |
-20-70 |
|
Tverrsnittsareal mm² (CV-verdi) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Kroppsmateriale |
aluminiumslegering |
1) Kontrolldelen er laget av ingeniørplast og er kun tillatt å betjenes manuelt for hånd. Det er forbudt å bruke metallstøt for å bytte ventilen.
2) Seriene S3B, S3C, S3D, S3PM, S3PF, S3PP tilbakestilles automatisk. S3Y, S3HS, S3PL manuelle ventiler tilbakestilles manuelt. Etter å ha trykket M3PL inn i posisjonen, må dreieknappen roteres for å tilbakestille.
3) Vær oppmerksom på koblingsslaget. Når en ekstern kraft får ventilen til å bytte, må det grunnleggende koblingsslaget ikke overskride koblingsslagområdet spesifisert i kontrollslagtabellen, ellers kan det forårsake skade på ventilhuset.

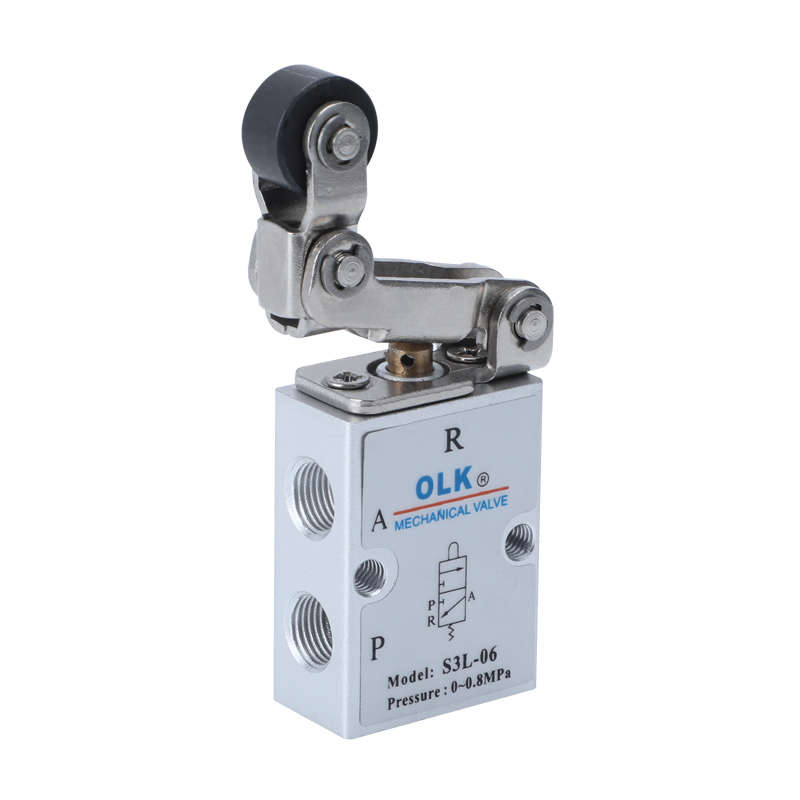

4) S3L enveis rulleventil kan bare bytte i én retning (fra høyre til venstre slag). Påvirkning i den andre retningen (fra venstre til høyre) er ineffektiv.
5) Kontrollhodekombinasjoner kan bestilles separat.
