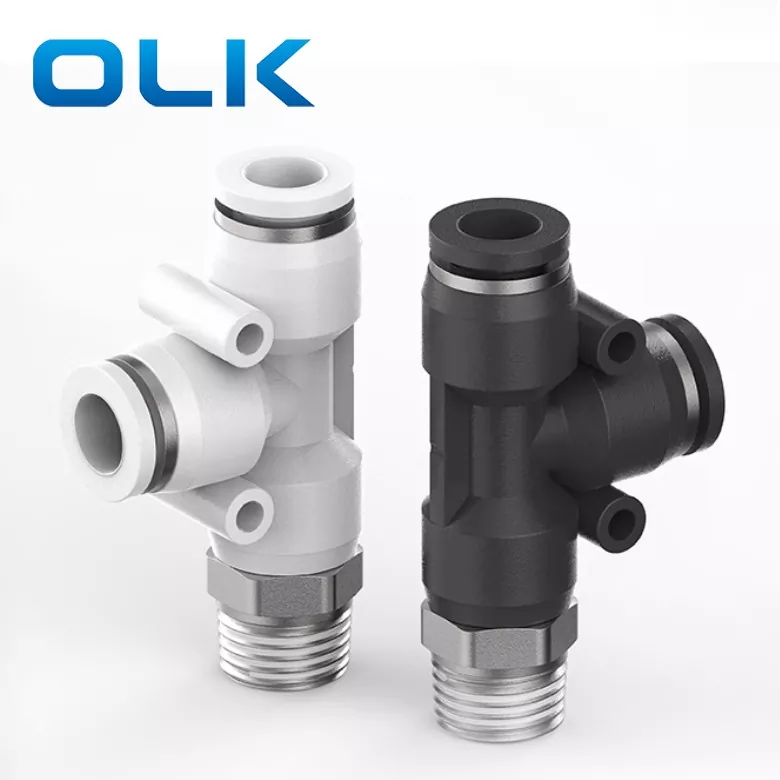

PD Run Tee Push in Tube Fitting er en tre-veis push-in-tilpasning av typen, designet for å dele en luftkilde i to utganger. Det er ideelt for systemer som krever en pneumatisk forbindelse med en-i-to-ut-ut.
PD-passende nøkkelfunksjoner: Y-formdesign for effektiv luftfordeling; Push-to-Connect ender for enkel installasjon; fleksibel ruting for multi-retningsrør
|
Bestillingskode |
|||
|
PD |
8 |
- |
01 |
|
Modell |
Rørstørrelse (metrisk) |
|
Trådtype (55 ° rett rørtråd) |
|
PD -serie passende |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Væske |
Luft/vann (betinget)/vakuum |
|
Driftstrykk |
0-1.0MPA |
|
Vakuumtrykk |
-100kpa (10 torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Materiale |
Nylon (PA), polyuretan (PU) |
|
Tomme rørmonterende |
Metrisk rørmontering |

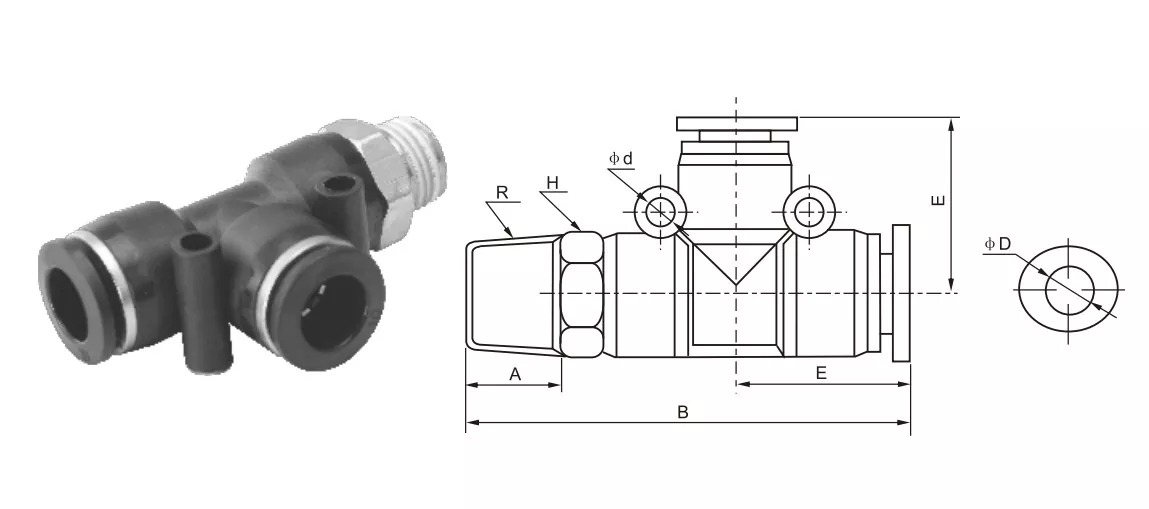

φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Navn/type |
Grensesnittstrukturbeskrivelse |
|
Kjør tee (PD) |
Hovedluftstrømmen er rett, og grenene blir ført ut vertikalt |
|
Filial tee (PB) |
To grensesnitt er koblet sammen i rette vinkler, en på grenen av "T" |
|
Equal Tee |
Tre porter med samme størrelse |

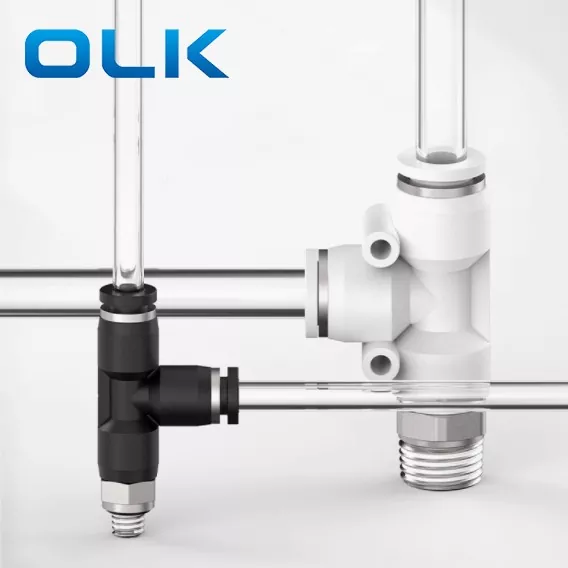

Hva betyr'run tee 'i kontakten tilpasset?
Tee "betyr T-formet kontakt (TEE) med tre grensesnitt;
'Run' refererer til hovedkanalen (retningen til hovedstrømmen er en rett linje);
Så 'Run Tee' betyr at hovedkanalen er rett gjennom, og en gren blir vertikalt ført ut i midten.
