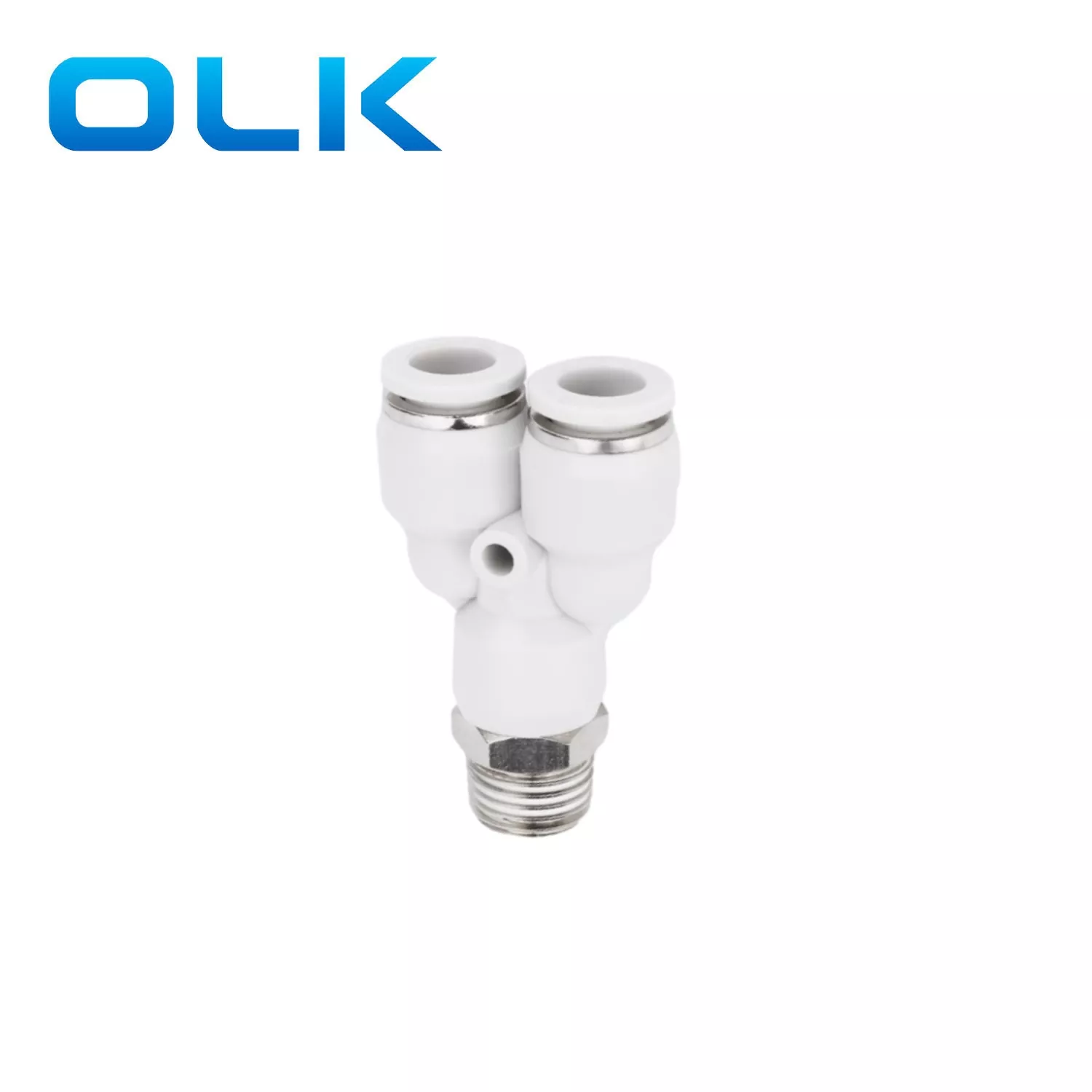

PX Y Type Push-in Tube Fitting

Model:PX6-01

Følgende er en introduksjon til PX Y-type Push-in Tube Fitting, OLK håper å hjelpe deg med å bedre forstå PX Y-type Push-in Tube Fitting. Velkommen nye og gamle kunder til å fortsette å samarbeide med oss for å skape en bedre fremtid sammen!

Brand:
OLK
Color:
Black,White,Blue
Type:
Male BSPT Thread (R Thread) Y Type

Send forespørsel

produktbeskrivelse

PX Y type Push-in Tube Fitting er push-to-connect design.enkel installasjon. Det generelle utseendet er Y-formet, med en jevnere strømningsretning som er mer egnet for luftstrøm. Og hovedluftveien er direkte forbundet. Vanligvis brukt for gasseparasjon eller hjelperørledninger i pneumatiske systemer.

PX laget av kobber og ikke lett korrosjon.

Bestillingskode
PX	8	--	01
Modell	Rørstørrelse (metrisk)		Gjengetype (55° rett rørgjenge)
Beslag i PX-serien	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PX Y type Push-in Tube Fitting

Generelle grunnleggende parametere

Væske	Luft/vann (betinget)/vakuum
Driftstrykk	0-1,0 MPa
Vakuumtrykk	-100Kpa(10 Torr)
Driftstemperatur	-10-60 ℃
Materiale	NYLON(PA),polyuretan(PU)

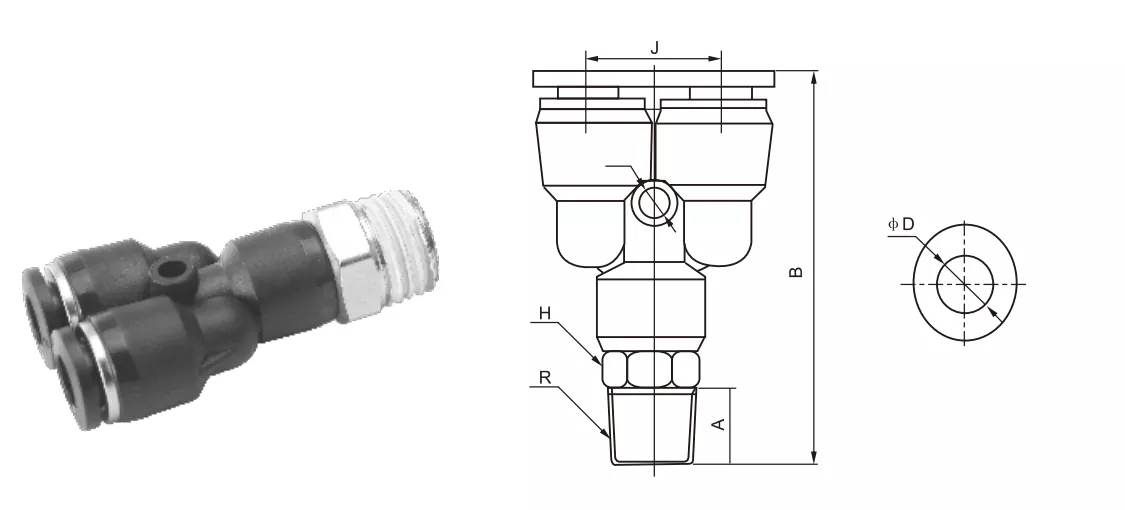

PX Y type Push-in Tube Fitting Outline dimensjonsparametere

Tommers rørtilpasning	Metrisk rørkobling	φD	R	A	B	E	J	φd
PX5/32-M5	PX4-M5	4	M5	4.5	42.5	10	10.8	2.5
PX5/32-01	PX4-01	4	R1/8	7	43	10	10.8	2.5
PX5/32-02	PX4-02	4	R1/4	9	44	14	10.8	3
PX1/4-M5	PX6-M5	6	M5	4.5	41.5	12	13.4	3.5
PX1/4-01	PX6-01	6	R1/8	6.5	46	12	13.4	3.5
PX1/4-02	PX6-02	6	R1/4	9	48.5	14	13.4	3.5
PX1/4-03	PX6-03	6	R3/8	10	49	17	13.4	3.5
PX1/4-04	PX6-04	6	R1/2	10	51	21	13.4	3.5
PX5/16-01	PX8-01	8	R1/8	8	51	14	15.8	4
PX5/16-02	PX8-02	8	R1/4	10	52.5	14	15.8	4
PX5/16-03	PX8-03	8	R3/8	10	53.5	17	15.8	4
PX5/16-04	PX8-04	8	R1/2	11	55	21	15.8	4
PX3/8-01	PX10-01	10	R1/8	8	56.5	17	19	4
PX3/8-02	PX10-02	10	R1/4	10	58	17	19	4
PX3/8-03	PX10-03	10	R3/8	10	58	17	19	4
PX3/8-04	PX10-04	10	R1/2	11	59	21	19	4
PX1/2-01	PX12-01	12	R1/8	8	62	19	21.5	4
PX1/2-02	PX12-02	12	R1/4	10	70	19	21.5	4.5
PX1/2-03	PX12-03	12	R3/8	10	70	19	21.5	4.5
PX1/2-04	PX12-04	12	R1/2	11	65	21	21.5	4
	PX16-03	16	R3/8	11
	PX16-04	16	R1/2	12

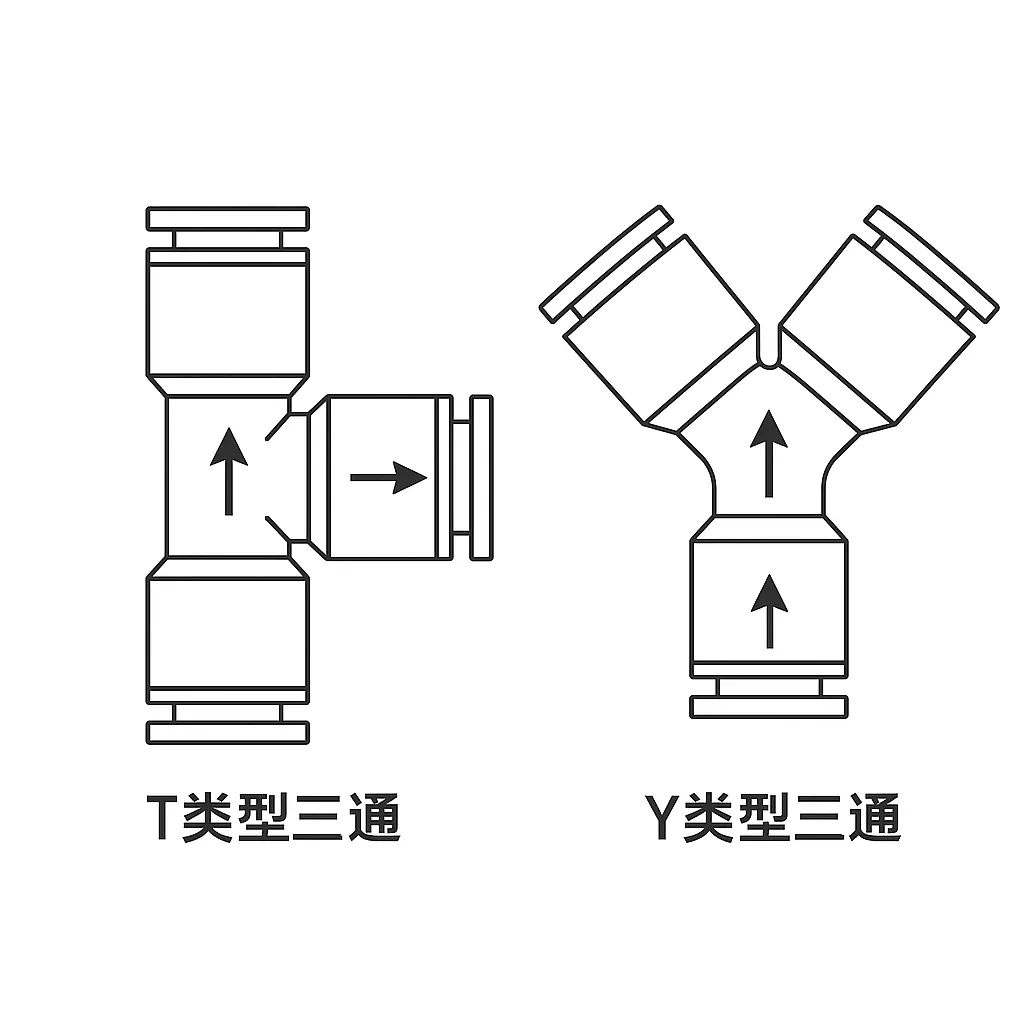

Likhetene og forskjellene mellom T- og Y-formet Push-in Tube Fitting :
T-skjorte (PB,PD)	Treveis pneumatisk beslag som "T"-struktur og krysser i en 90° vinkel
Y-tilpasning (PX )	Treveis tilpasning som "Y"-struktur og jevn strømningsretning, mer egnet for luftstrøm

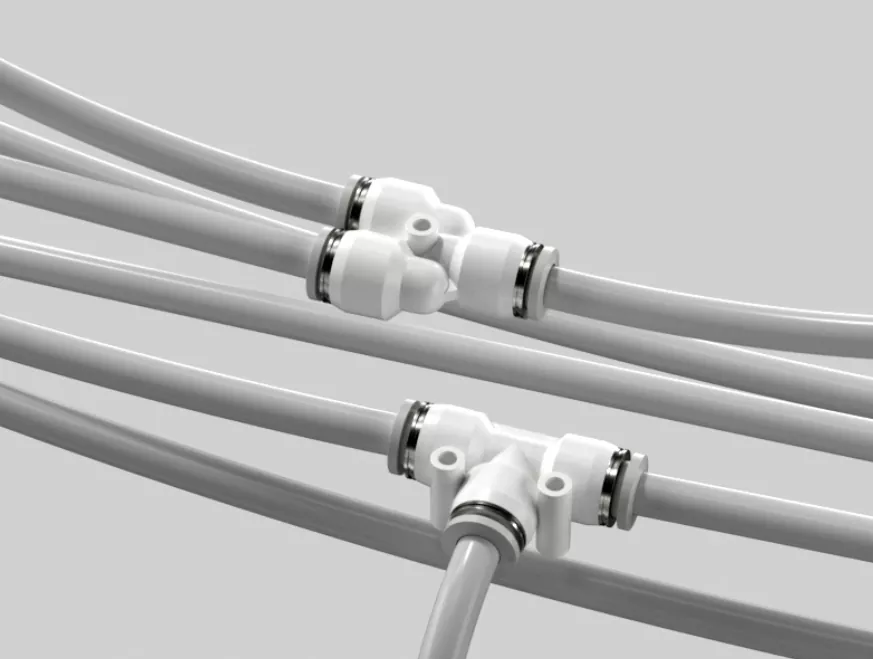

Sammenlignet med T-formet pneumatisk kobling, er Y-formet koblingskoblingsflyt jevnere og har mindre motstand

Vanlige spørsmål:

Hva er egenskapene til luftarmatur av Y-type sammenlignet med pneumatisk armatur av T-type?

Sammenlignet med T-formet pneumatisk kobling, er Y-formet luftkoblingskobling jevnere og har mindre motstand

Hva er driftstrykket for PX Y-type Push-in Tube Fitting?

Driftstrykket for PX pneumatisk tilpasning er 0-1,0 MPa.
