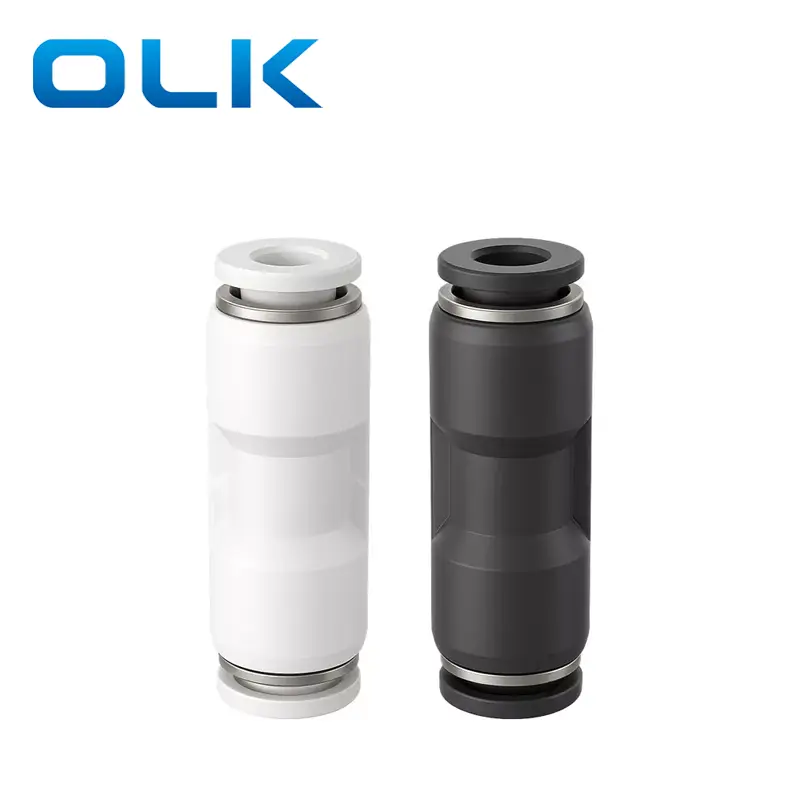

Olk merke PG Reducer Union rett trykk i rørmontering brukes til å koble luftrør med forskjellige diametre, for eksempel 6mm til 4mm. Det er egnet for trange mellomrom eller når en størrelseovergang er nødvendig.
Kontakten er tilgjengelig i tre farger: blå, hvit og svart.
|
Bestillingskode |
|||
|
S |
8 |
- |
01 |
|
Modell |
Rørstørrelse (metrisk) |
|
Rørstørrelse (metrisk) |
|
PG -serie passende |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Væske |
Luft/vann (betinget)/vakuum |
|
Driftstrykk |
0-1.0MPA |
|
Vakuumtrykk |
-100kpa (10 torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Materiale |
Nylon (PA), polyuretan (PU) |
|

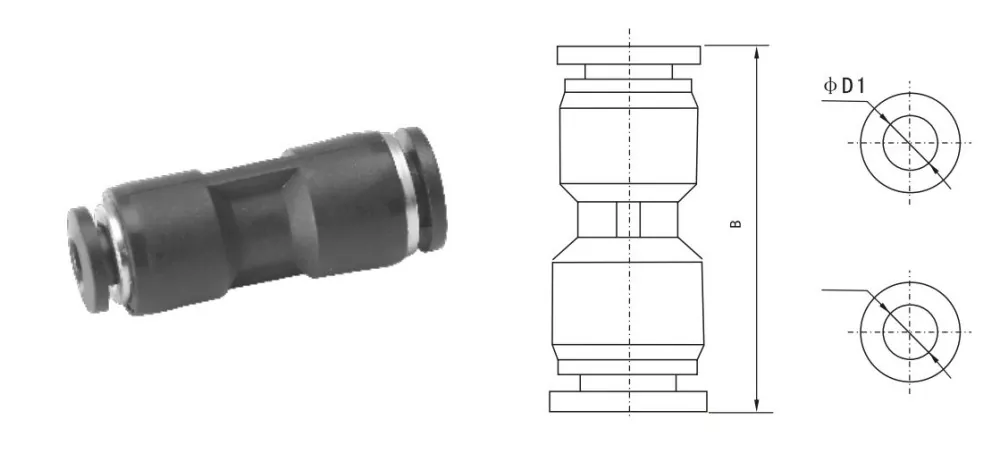

Tomme rørmonterende |
Metrictube -passende |
Fd1 |
Fd2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Common Imperial trådstørrelse konverteringsreferanse |
||
|
Imperial størrelse |
Ca. Metrisk (mm) |
Konverteringsformel |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3,97mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9,53mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7mm |
1 ÷ 2 × 25,4 = 12,7 |
Forskjellen mellom PU -beslag og PG -beslag?
PU kobler den samme luftslangen på begge sider, PG kobler luftslange med forskjellige diametre på begge sider
