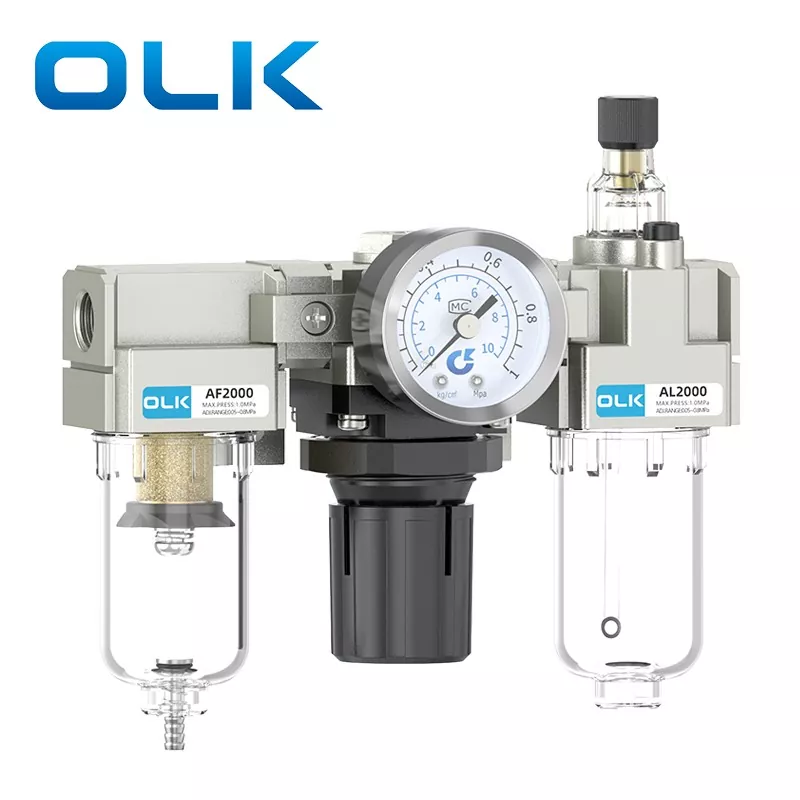

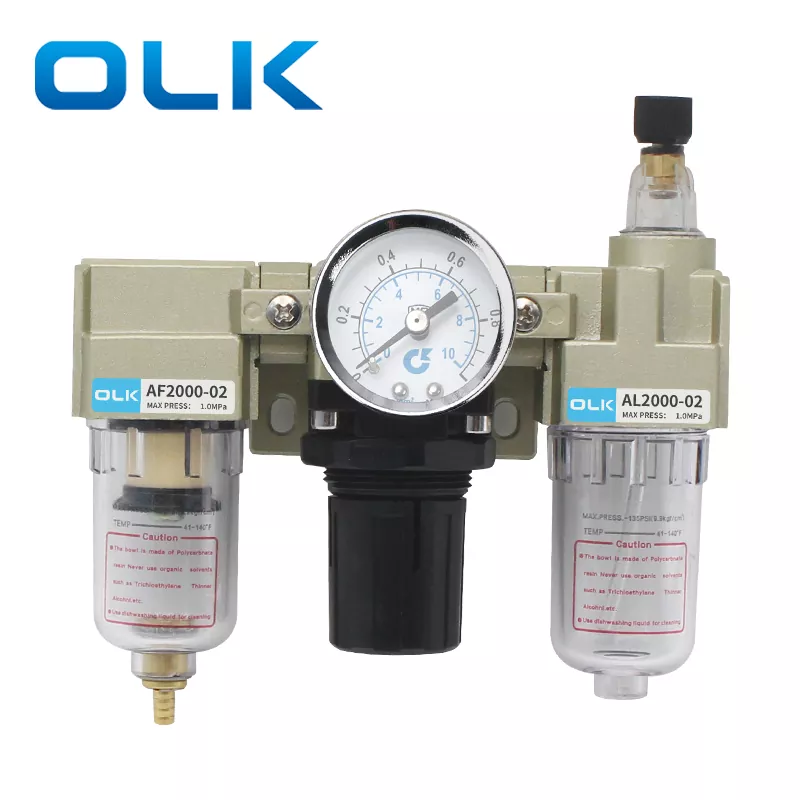

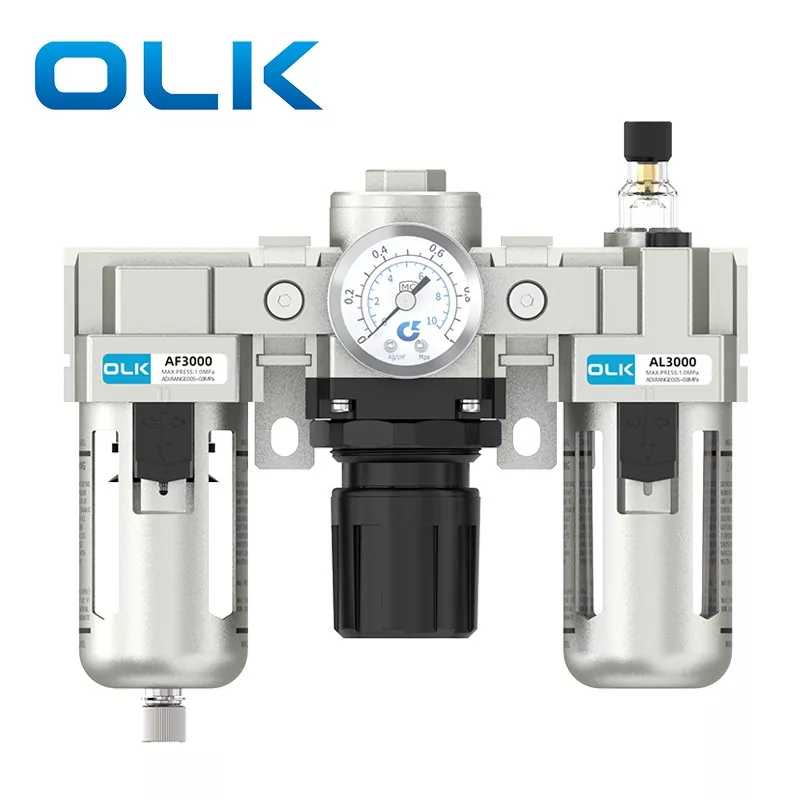

SMC Type AC FRL-enhet

SMC Type AC FRL-enhetsfunksjoner og design:

Selvlåsende justering: Har en selvlåsende trykkmekanisme. Når ønsket trykk er stilt inn, trykker du bare knappen ned for å låse den. Dette forhindrer at innstilt trykk endres på grunn av ytre vibrasjoner eller utilsiktet kontakt.

Allsidig drenering: Tilgjengelig i alternativene for både manuell drenering og automatisk drenering for å passe til ulike driftsforhold. Den gjennomsiktige bollen gjør det enkelt å overvåke vannstanden.

Høypresisjonsmåler: Utstyrt med en høypresisjonstrykkmåler for klare, nøyaktige avlesninger og sanntidsovervåking av systemtrykket.

Merknad om SMC Type AC FRL-enhet:

Kontroller strømningsretningen: Kontroller luftstrømretningen før installasjon! Det er strømningsretningsmerker (piler eller INN/UT) på toppen av ventilhuset. Følg disse indikatorene strengt for installasjon. Montering i revers vil føre til funksjonsfeil eller lekkasje.

Regelmessig vedlikehold: Kontroller vannstanden i bollen regelmessig og tøm den hvis du bruker en manuell dreneringstype. Fyll på smøreoljen når den er lav (ISO VG32 Turbine Oil anbefales).

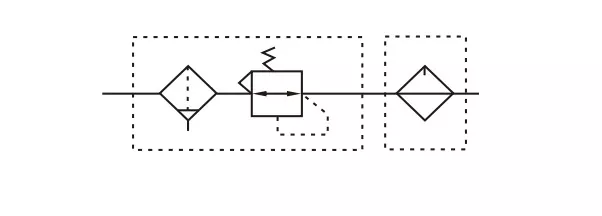

SMC Type AC FRL Unit Symbol:

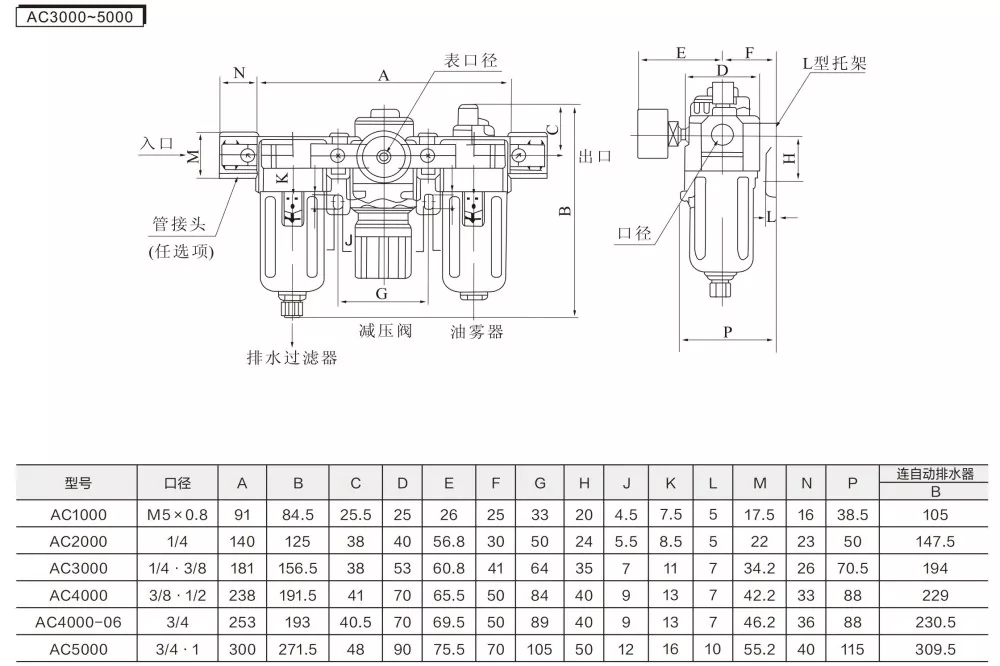

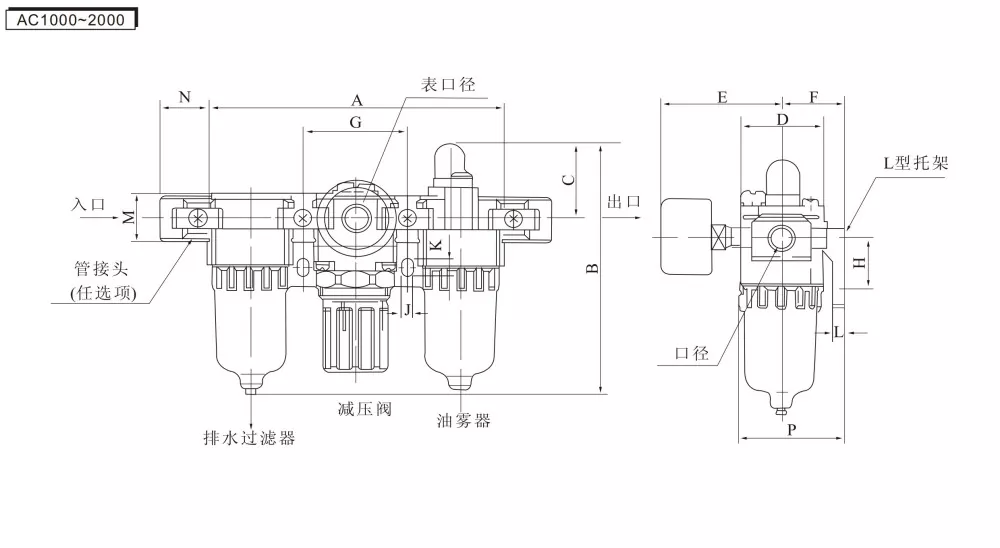

Serie av trykkmåleråpninger

Installasjonstrinn for SMC Type AC FRL-enhet:

Monter først skjøtene med innpakket PTFE-tape og trykkmåleren

2. Følg pilretningen: venstre side er luftinntaket, og høyre side er luftuttaket

3. Koble luftslangene til de respektive beslagene i begge ender

4. Løft trykkjusteringsmutteren oppover og roter den for å regulere trykket; å dreie med klokken øker luftstrømmen, mens det å dreie mot klokken reduserer luftstrømmen

5. Juster til ønsket lufttrykk, og trykk deretter justeringsmutteren nedover for å låse luften

6. Hvis det er behov for drivstoff, løsne skruen på oljeskruen

7. Hell pneumatisk vedlikeholdsolje eller turbinolje inn i oljeinntaket (sørg for at pneumatisk olje ikke overskrider oljenivålinjen angitt på koppen)

8. Etter påfylling av pneumatisk olje, stram mutteren med en unbrakonøkkel

9. Juster oljetilførselen ved å rotere: med klokken øker oljestrømmen, mot klokken reduserer den

AFQs:

Hvorfor kalles det AC FRL?

AF (luftfilter) + AR (trykkreguleringsventil) + AL (oljetåkesmøring) = AC trippelenhet

Anbefalt tilkoblingsmetode

Luftkompressor -- Luftkildeprosessor -- Kontrollkomponent -- Aktuator

Hva skal jeg gjøre hvis beskyttelsesdekselet i plastkoppen ofte lett går i stykker?

Noen kunder opplever ofte at plastkopper sprekker ikke på grunn av trykk, men på grunn av materialet. Plastkopper er ikke motstandsdyktige mot visse miljøer, noe som gjør metallkopper til et bedre alternativ under spesifikke forhold

Hvordan forlenge levetiden til magnetventilsylindere?

Bruk av et filter kan fjerne fuktighet og urenheter fra luften, og effektivt redusere friksjonsskader på stempler og tetningsringer. En smøremaskin kan brukes til å tilsette turbinolje, som deretter bæres av luften for å smøre sylinderstempelet og tetningsringene. Trykkregulatoren kan justere inntakslufttrykket, og forbedre arbeidseffektiviteten ytterligere

Hvilket materiale er filterelementet laget av for OLK?

OLK bruker kobberfilterelementer med en filtreringsnøyaktighet på 25μm, mens vanlige fiberfilterelementer har en nøyaktighet på kun 5μm. Høypresisjonsfilterelementer kan effektivt fjerne urenheter og fuktighet fra gassen, og sikre at utgangsluften er tørr og fri for forurensninger
