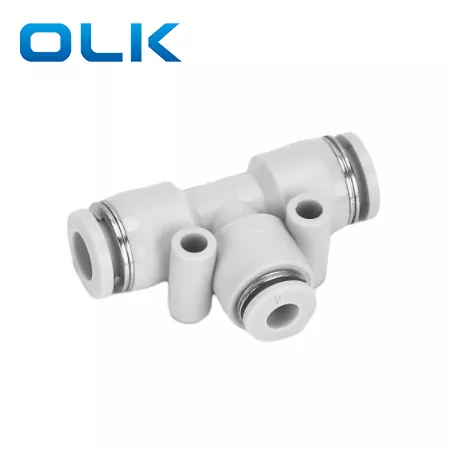

PEG -serien er en redusert tee -unionsmontering, med D1 større enn D2, designet for å koble hoved- og grenrør med forskjellige diametre. ThePeg Reducer Tee Union Fitting kommer med et lite monteringshull for enkel og sikker installasjon på utstyr eller paneler, og sparer installasjonsplass.
D1 ＞ D2, egnet for forskjellige rørstørrelsesforbindelser
Innebygd lite monteringshull for hurtigfiksing
Enkel push-in og pull-out design for rask installasjon
Mye brukt i pneumatiske systemer og automatiseringsutstyr
|
KNAGG |
8 |
- |
6 |
|
Modell |
Rørstørrelse (metrisk) |
|
Rørstørrelse (metrisk) |
|
PEG -serien passende |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Væske |
Luft/vann (betinget)/vakuum |
|
Driftstrykk |
0-1.0MPA |
|
Vakuumtrykk |
-100kpa (10 torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Materiale |
Nylon (PA), polyuretan (PU) |

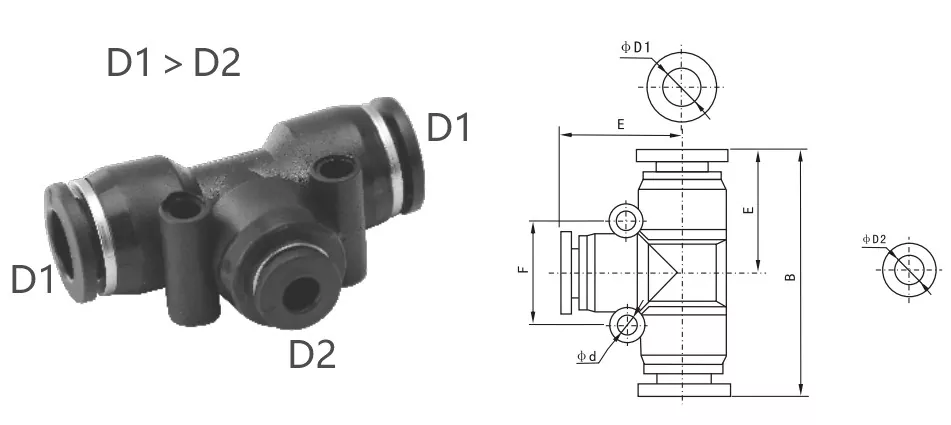

PEG Reducer Tee Union Montering Outline Dimension Parameters
|
Tomme rør |
Metrisk rør |
ϕd1 |
ϕd2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
PEN1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
PEN10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Hva er annerledes i PE -montering og pinnebeslag?
PE -montering (lik teeforbund): Alle tre rørene har samme ytre diameter, egnet for å koble sammen tre pneumatiske rør i samme størrelse.
PEG -montering (Reducer Tee Union): De to sidørene er større enn midtrøret, designet for å koble til forskjellige rørstørrelser.
