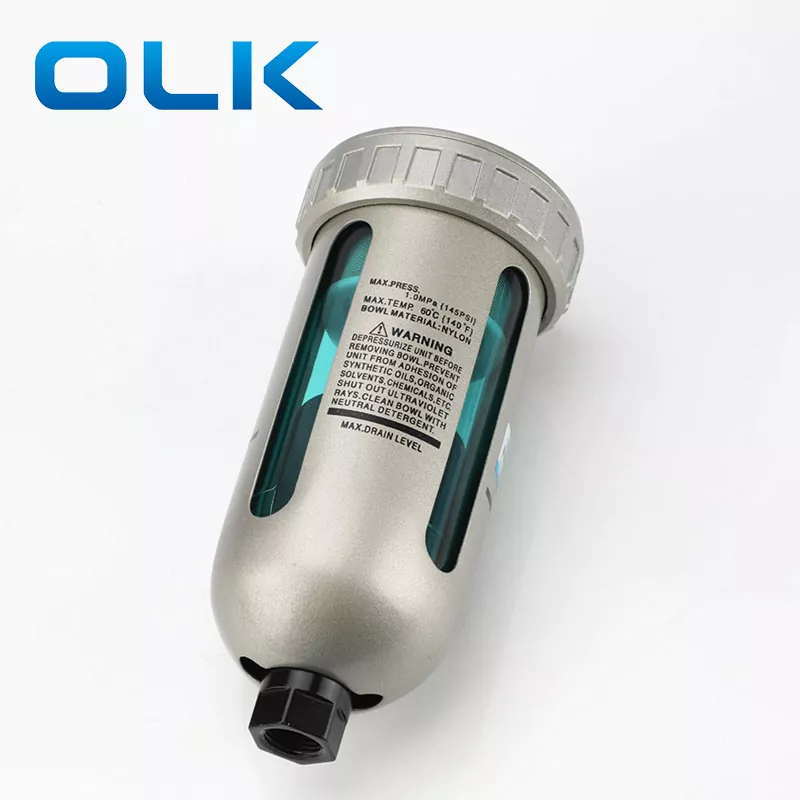

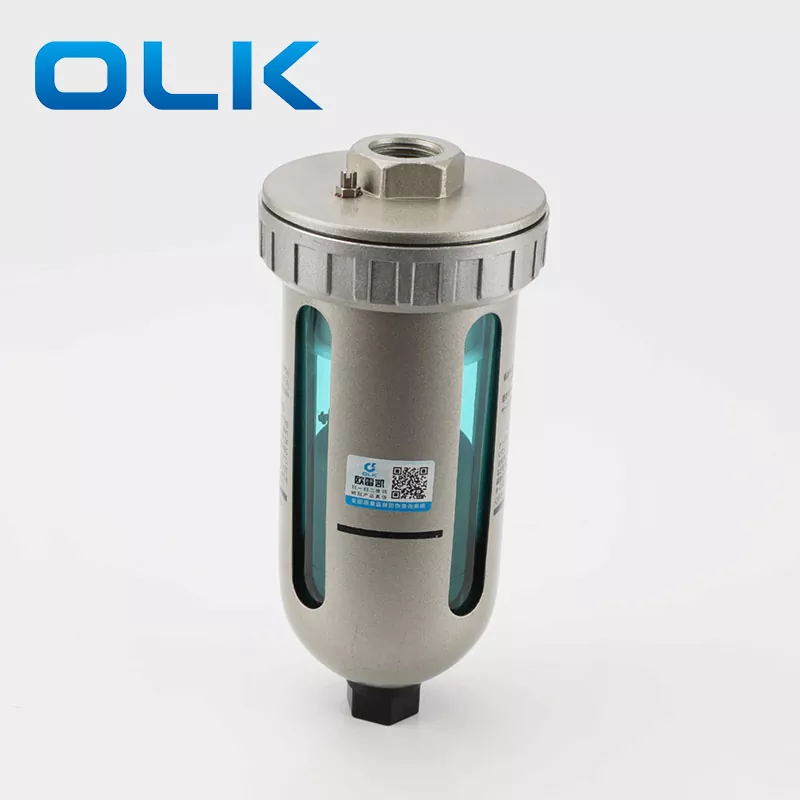

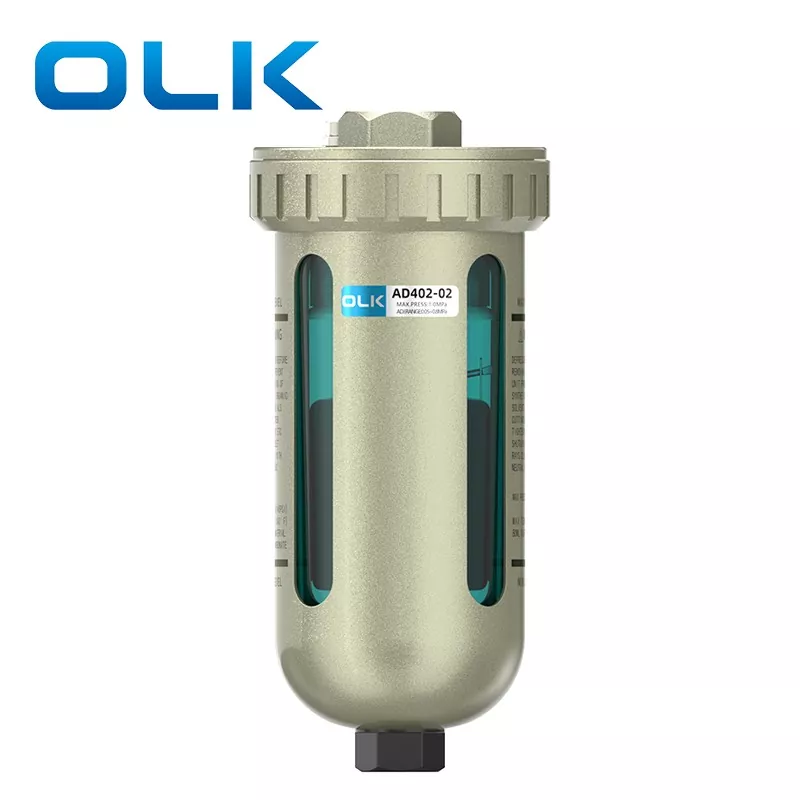

AD402 automatisk dreneringsventil

OLKAD402 automatisk dreneringsventil Tømmer automatisk og pålitelig drenering uten behov for manuell betjening. Støv- og korrosjonsbestandig for langvarig ytelse, med en slitesterk skålbeskyttelse inkludert som standard. Designet for effektivitet, bygget for pålitelighet!

AD402 automatisk dreneringsventil Arbeidsprinsipp:

1. Ikke noe trykk i bollen:

   Når det ikke er noe internt trykk, faller flottøren på grunn av vekten, og tetter kammerhullet. Stempelet presses ned av en fjær, og drenering strømmer gjennom et langstrakt hull til huset, hvor det slippes ut.

2. Trykk på bollen:

   Når det indre trykket overstiger 1 MPa, overvinner det fjærkraften, og løfter stempelet til det tetter mot O-ringen. Dette isolerer innsiden av bollen fra utsiden.

3. Dreneringsakkumulering:

   Når drenering samler seg, stiger flottøren, åpner kammerhullet og lar trykket komme inn. Dette trykket, kombinert med fjærkraften, presser stempelet ned, og slipper ut dreneringen gjennom dreneringsføringen.

Legg merke til

1: Ved montering av avløpsrør, bruk rør med en indre diameter på mer enn 10 millimeter og en lengde som ikke overstiger 5 meter. Ikke bøy rørene oppover.

2. Kompressoreffekten bør være større enn 3,7kw

SMC type AD402-serien automatisk dreneringsventil Generelle parametere
