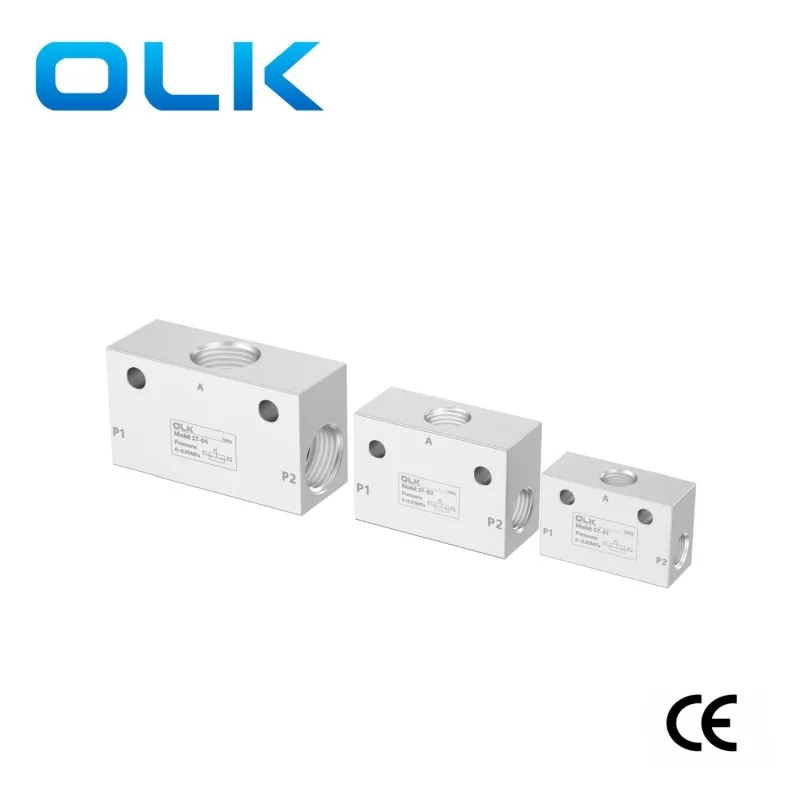

ST -seriens skyttelventiler

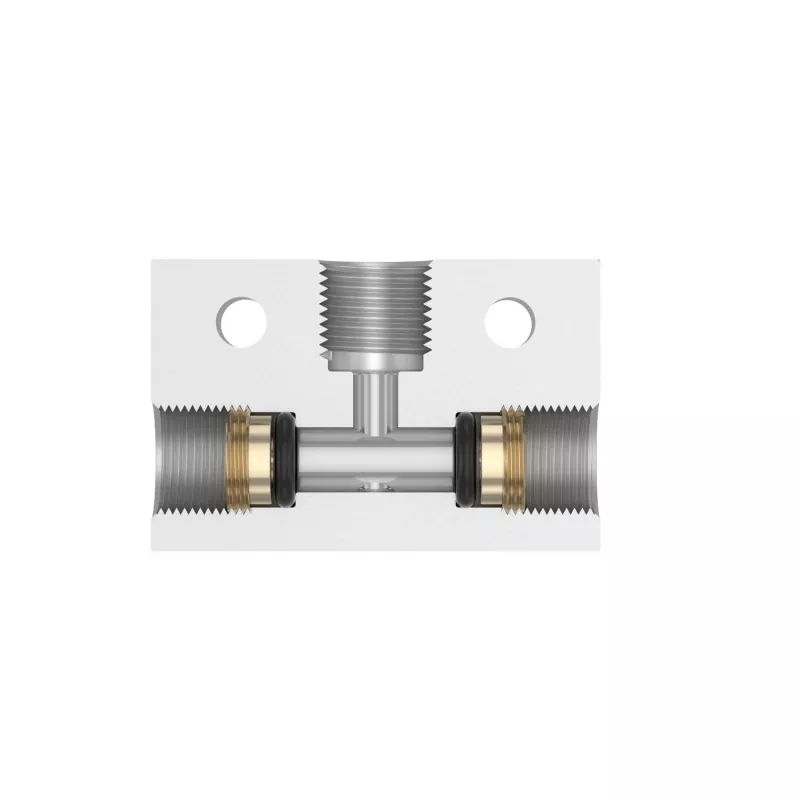

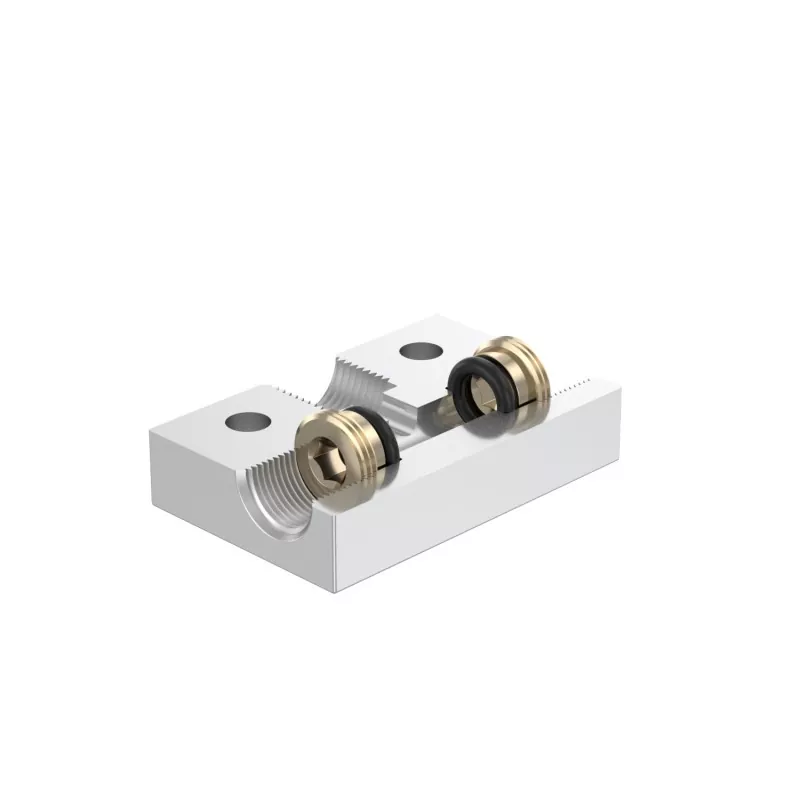

Onomeikai (OLK) ST -seriens skyttelventiler har to innløpsporter "i" og en utløpsport "ut". Når en av importen har en inngang, har eksporten en produksjon. Hvis de to innløpstrykket ikke er like, er høytrykksinntaket og utløpet tilkoblet. Hvis de to innløpstrykket er like, er innløpet med det første inngangstrykket koblet til utgangsporten.

ST Shuttle Valve LSO kjent som velgerventiler eller doble pilotkontrollventiler, er i hovedsak treveis hydrauliske pilotkontrollventiler. De velger automatisk den hydrauliske kretsen. Når aktuatoren leveres av to vekslende trykkoljekilder og oljeporten med høyere trykk må åpnes, brukes skyttelventilen.

ST -seriens skyttelventiler Fjern grensesnitttråd ， rask eksos, stor ventilasjonskapasitet, enkel installasjon, i stand til å komprimere gass ； Rask utslipp

Forholdsregler og applikasjonsproblemer:

Skyttelventiler brukes hovedsakelig til signalvalg, for eksempel i kretsløp som veksler mellom manuell og automatisk drift.

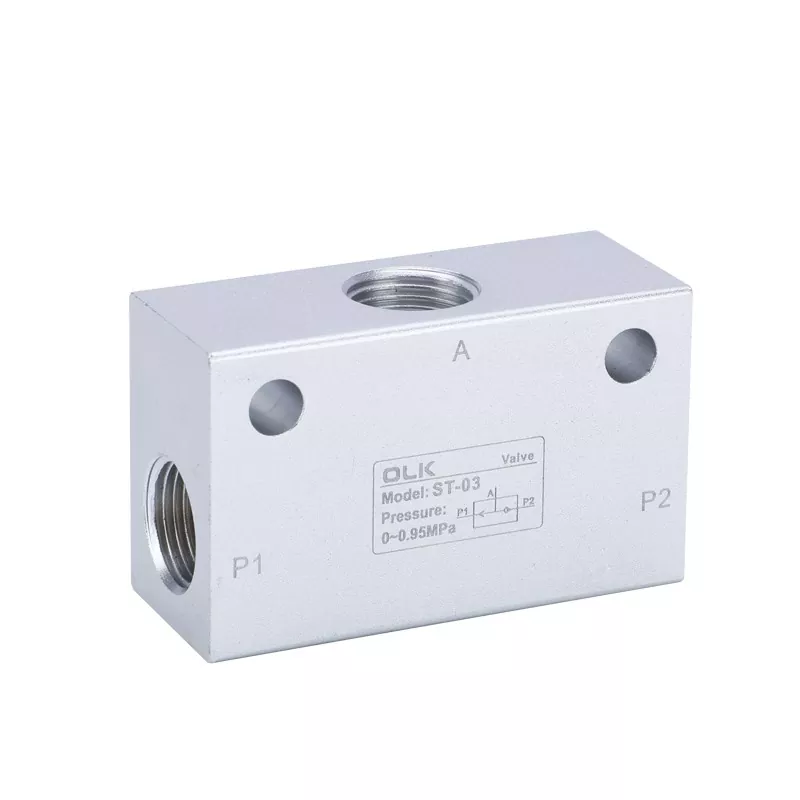

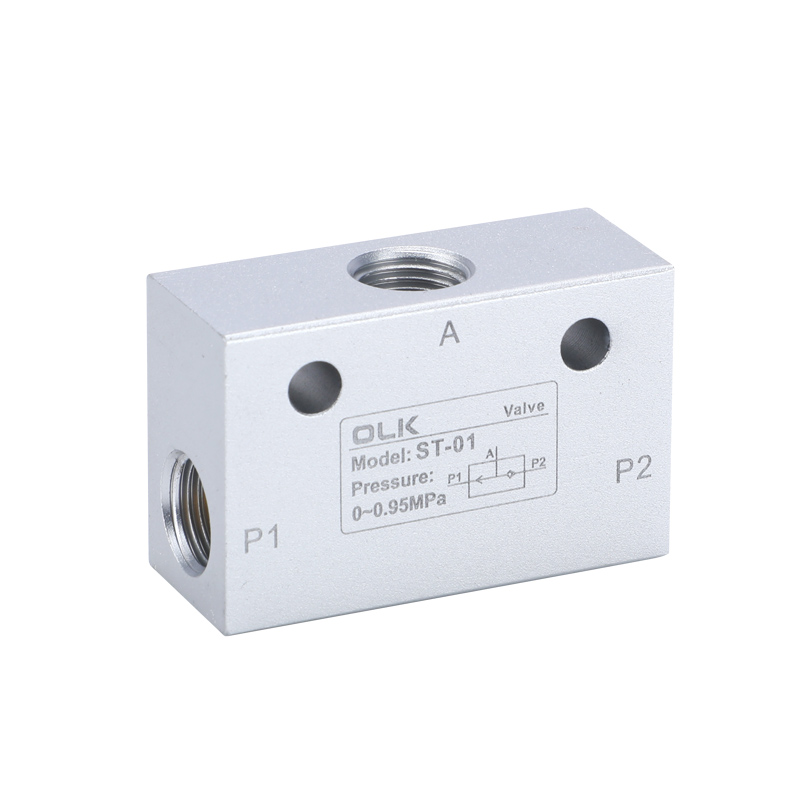

Hvis luftrørbeslagene ikke er valgt riktig, noe som fører til at luftinntaket eller eksosen i en port er veldig liten, kan det hende at ventilkjernen ikke skifter helt, noe som fører til at alle porter blir tilkoblet. Dette må forhindres. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

Skyttelventiler kan også brukes i høye og lave trykkbryterkretser. Imidlertid må en 2-posisjon 3-veis ventil installeres på høytrykksinnløpssiden av skyttelventilen for å unngå risikoen for å miste lavt trykk.

Symbol:

ST -seriens skyttelventil Generelle parametere

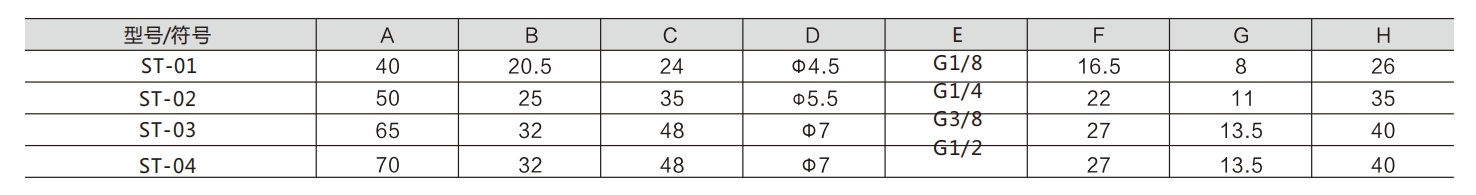

ST -serie skyttelventil forskjellige parametere
