Sendere pneumatisk-elektrisk relé

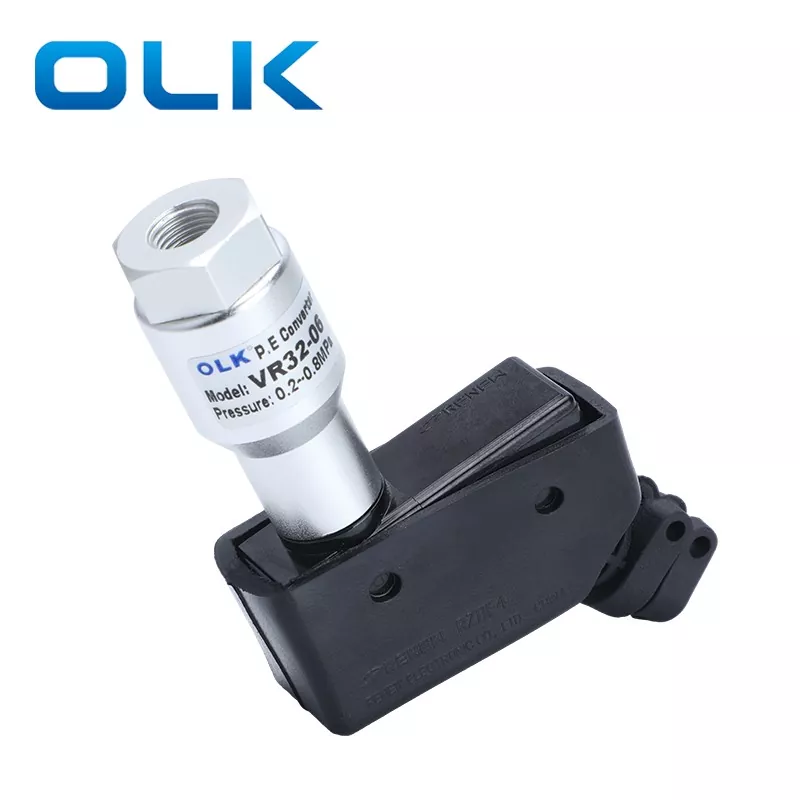

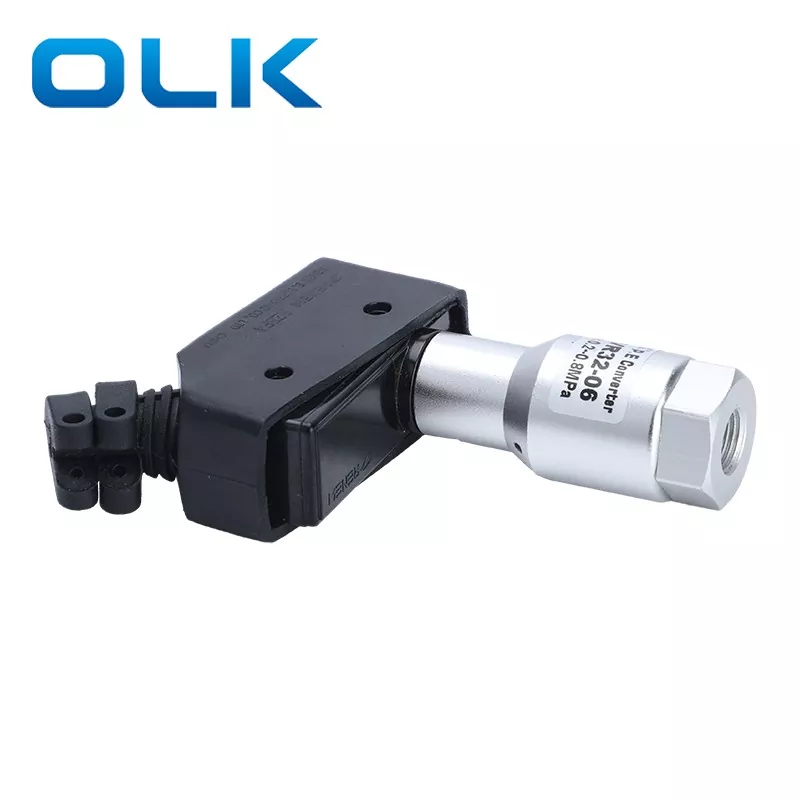

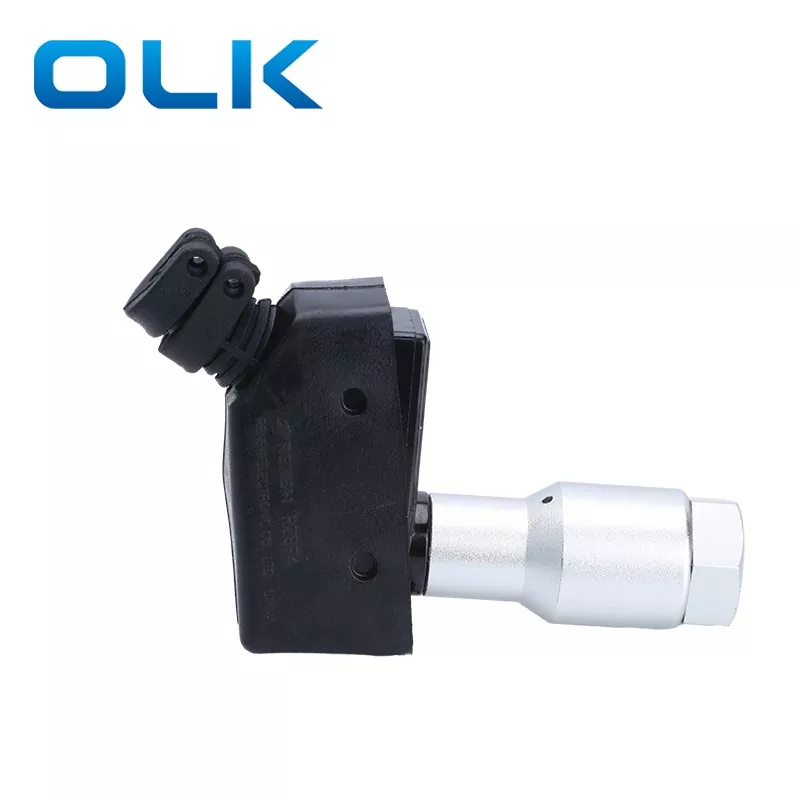

OLK-sendere: Pneumatisk-elektrisk relé SMC Type VR3200-serie er en trykkbryter som konverterer pneumatiske signaler til elektriske signaler. Den består av fem hoveddeler: en mikrobryter, fjær, stempel, kropp og dekke. Driftstrykket er 0,1-1,0 MPa VR3200 pneumatisk-elektrisk presisjon gjengede grensesnitt blir ikke lett strippet. Begge ender er utstyrt med støvplugger, og bruken av et spesielt beskyttelsesdeksel gjør dem mer holdbare og forlenger levetiden.

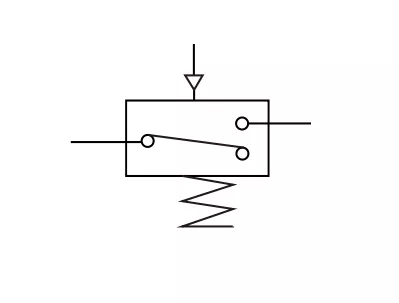

Symbol:

Bruksområder for trykkbrytere:

1. Kylindertrykkdeteksjon: Den pneumatiske trykkbryteren oppdager trykket i sylindere.

2. Vakuumbekreftelse på robotarmer: Nær sugekoppen til en robotarm på en automatisk transportør, bekrefter bryteren suget.

3. Gasslekkasjdeteksjon: Ved hjelp av en lavtrykkssensor oppdager bryteren små gassendringer for å måle lekkasje.

4. Forsyningstrykkstyring: Ved å koble en trykkbryter til en regulator i et pneumatisk system, kan forsyningstrykket settes basert på den viste trykkverdien. Under drift viser den viste verdien om forsyningstrykket er unormalt. For eksempel, i en vaskeproduksjonslinje, overvåker flere væsketrykkbrytere tilførsel av vann, olje, etc. På hydrauliske sylindere bekrefter trykkbryterne hammerkraften.

5. Posisjonsdeteksjon: En digital trykkbryter oppdager dysetryggen for å bekrefte plasseringen av arbeidsstykker.

6. Luftstrømkontroll

7. Filter tilstopping av overvåking: En differensialtrykkssensor måler trykkforskjellen på begge sider av filteret. En større forskjell indikerer mer tilstopping. Basert på tilstoppestatus, kan filteret rengjøres eller erstattes.

8. Deteksjon av væskenivå: En differensialtrykkssensor oppdager flytende nivåer ved å tette den nedre luftporten. Når væskenivået endres, endres nettotrykket i det tilkoblede vertikale røret, noe som tillater nivådeteksjon.

SMC Type VR320 Series sendere: Pneumatisk-elektrisk relé generelle parametere
