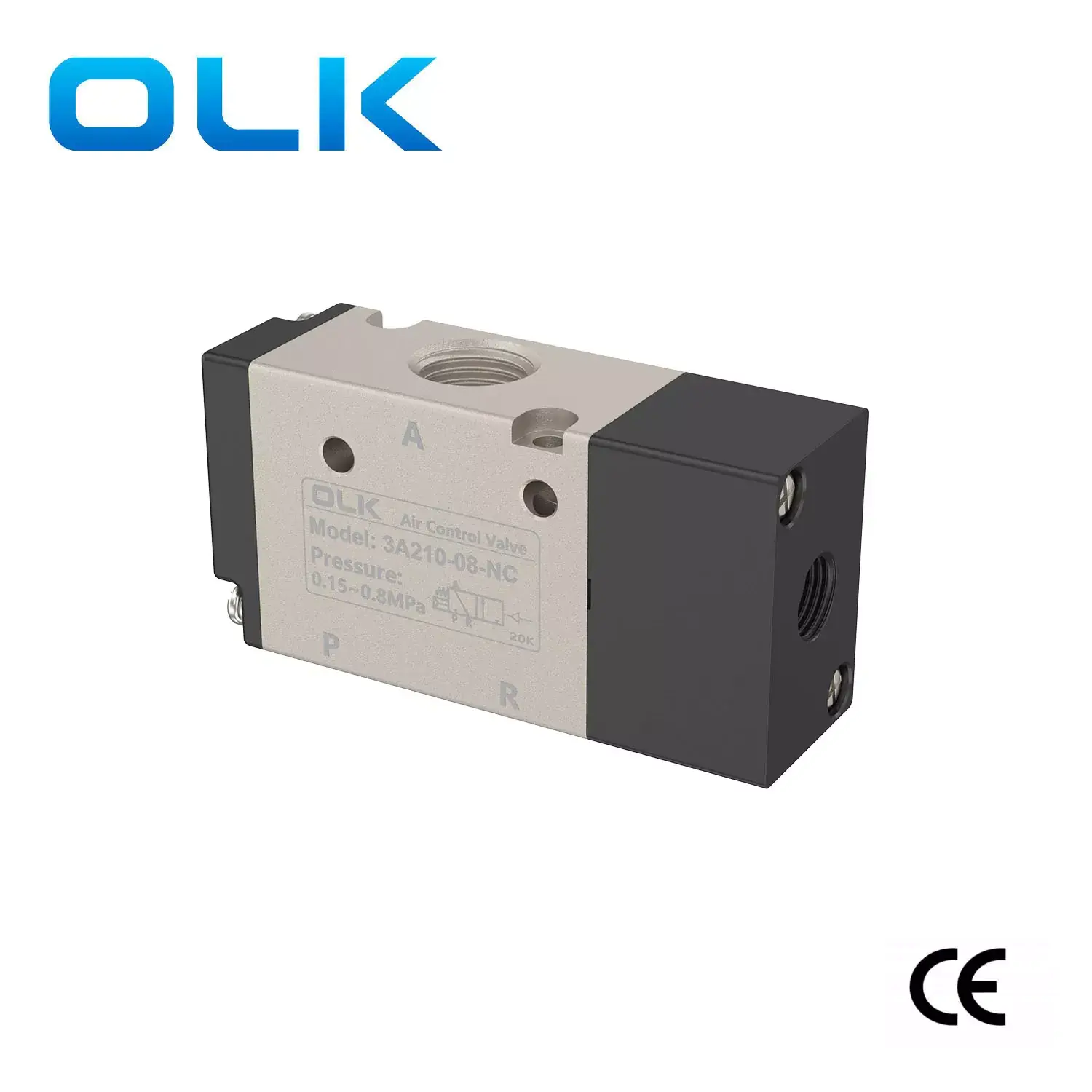

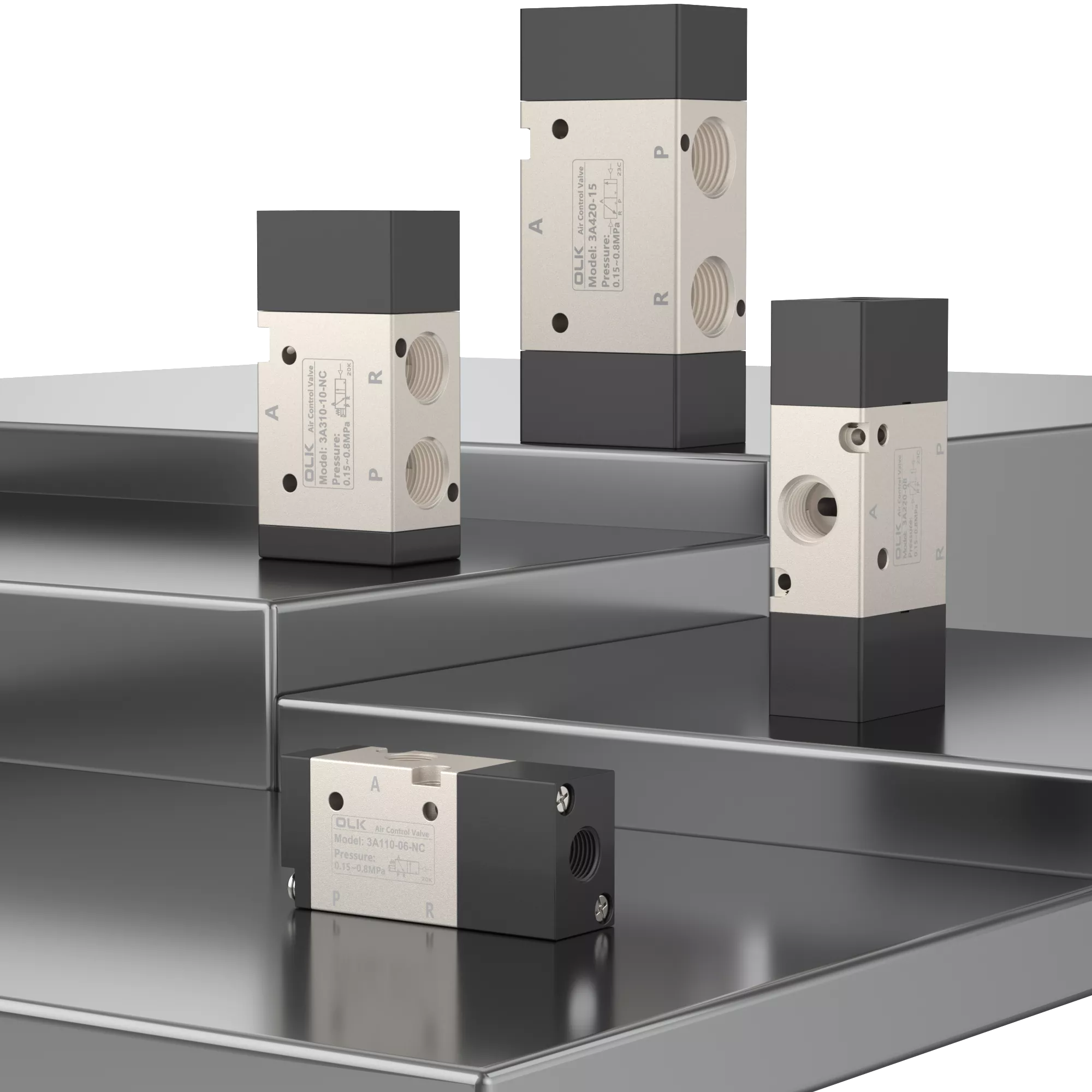

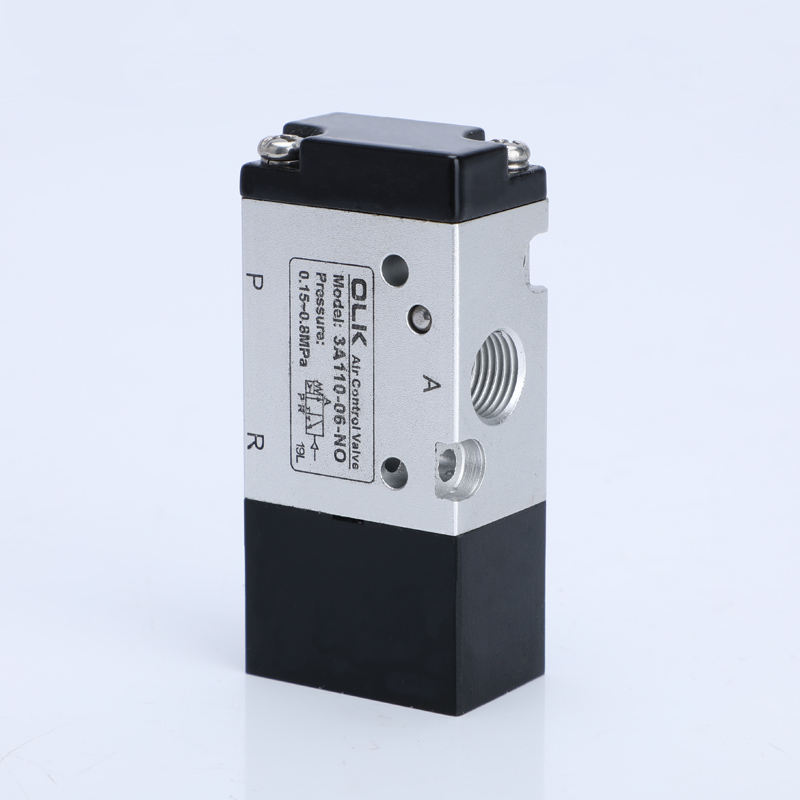

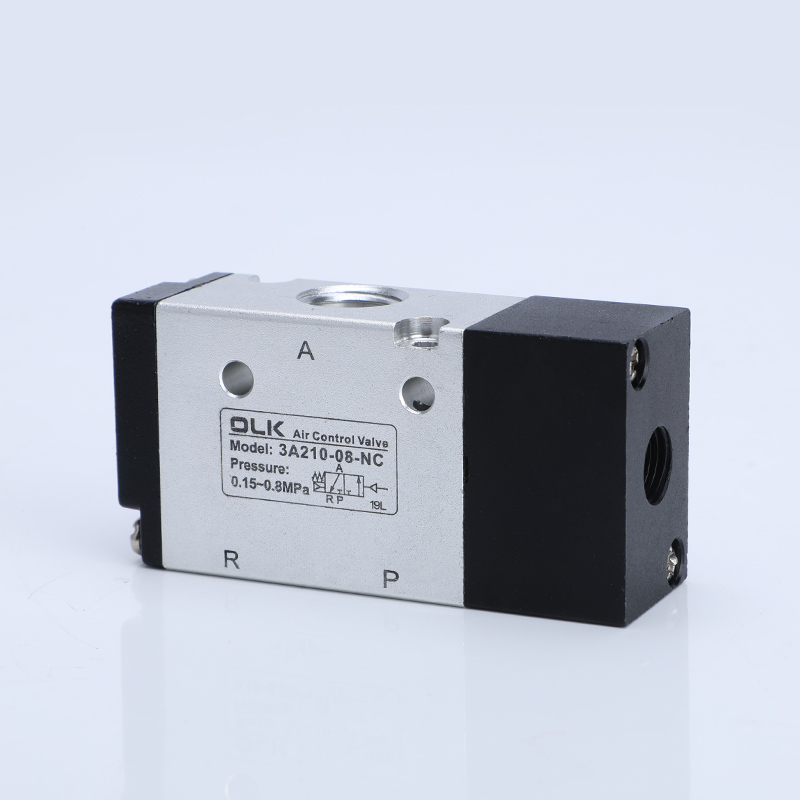

3A-serien luftkontrollventil 3-veis pneumatisk kontrollfluidretningsventil er en fluidretningsventil som er egnet for luft som arbeidsmedium.
Produktet har lavt startlufttrykk, med enkelthodekontrolltype med fjærtilbakestilling og dobbelthodekontrolltype med posisjonsminnefunksjon.

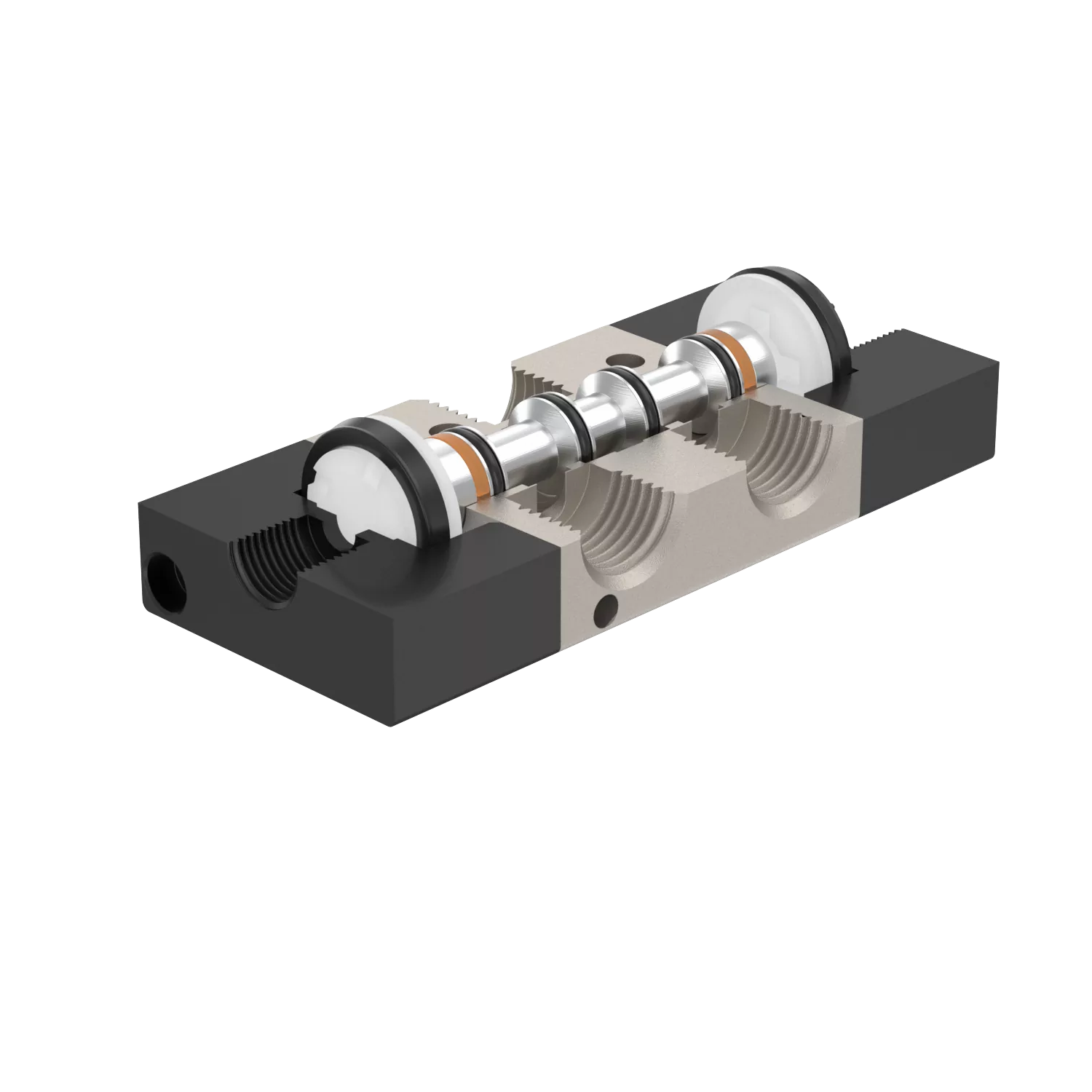

Det indre hullet er behandlet med spesiell teknologi, noe som resulterer i lav friksjonsmotstand, ikke behov for oljesmøring, stabil livssyklus og lang levetid.
Strukturen er lett og enkel å installere.
Ouleikai (OLK)-produsenter tilbyr skreddersydde ventilhustjenester, som tillater forskjellige overflatebehandlinger av ventilen.
3A-serien luftkontrollventiler 3-veis og strømningskontrollventiler er mye brukt i emballasjeautomatiseringsutstyr, robotkontroll, trykkluftsystemer og andre felt.
SYMBOL:
Bestillingskode
3A
3
10
08
INGEN
MODELL
KODE
VENTILTYPE
PORT STØRRELSE
FØRENDE TYPE
3A:2 posisjon 3-veis ventil
1:100-serien
10:enkeltskuespill
06:G1/8
NEI: Normalt åpen
2:200-serien
20:dobbeltskuespill
08:G1/4
NC: Normalt tett
3:300-serien
08:G1/4

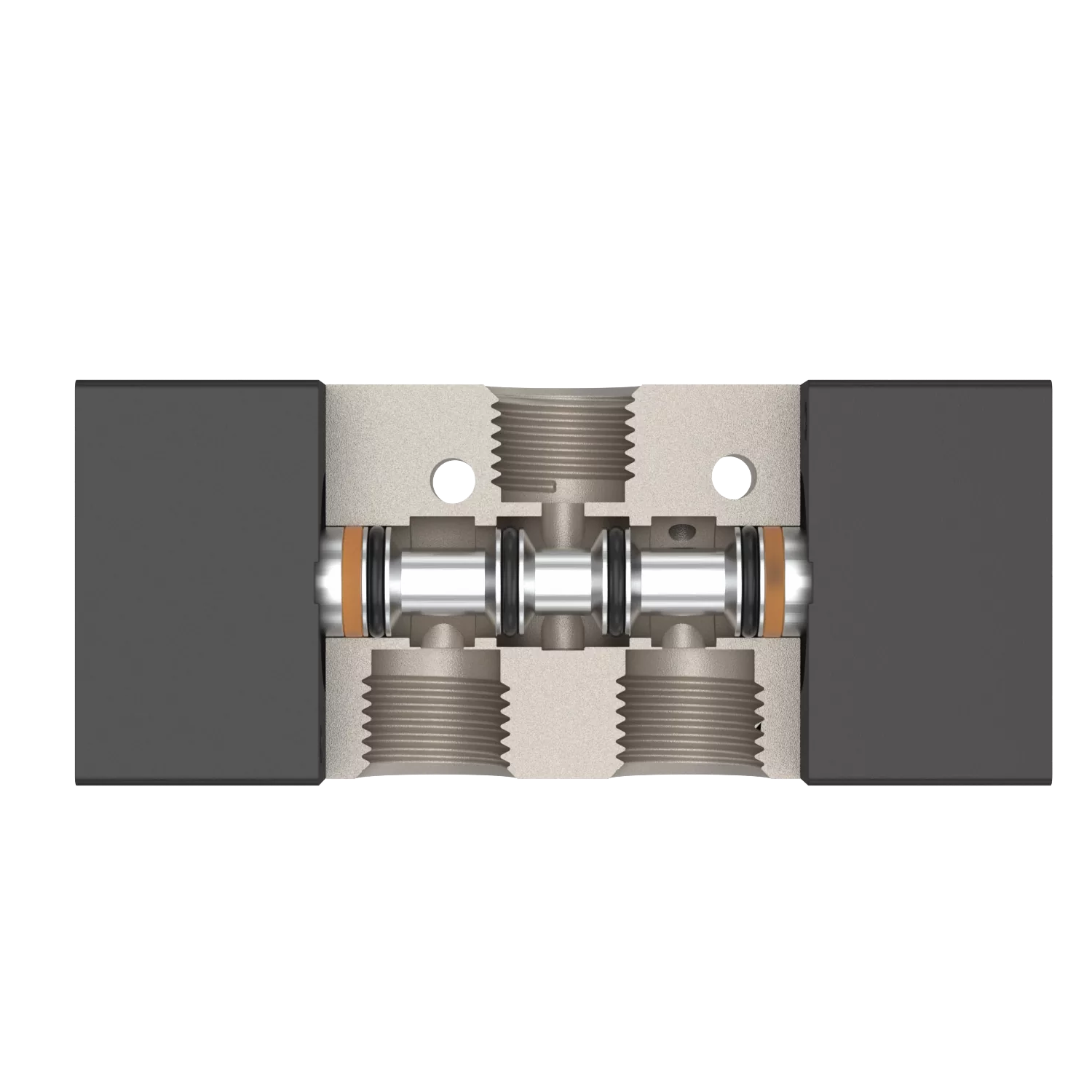

1. Stempel-type struktur med utmerket tetning og responsiv ytelse.
2. Dual-head pneumatisk kontroll med minnefunksjon.
3. Innvendige hull behandlet med spesielle teknikker, noe som resulterer i lav friksjonsmotstand, lavt oppstartstrykk og forlenget levetid.
4. Krever ingen oljesmøring.
5. Enkel installasjon med flere monteringsposisjoner.
6. Kan integreres med bunnplateventilen, noe som sparer installasjonsplass.
|
arbeidsmedium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
ekstern luftkontroll |
|
smøring |
unødvendig |
|
Arbeidstrykkområde MPa(psi) |
0,15–0,8(21–114) |
|
Garantert trykkmotstand |
1,5 MPa (215 psi) |
|
Arbeidstemperatur °C |
-20-70 |
|
3A:2 posisjon 3-veis ventil |
5 ganger/sekund |
|
Kroppsmateriale |
aluminiumslegering |
|
modell |
Portdiameter |
antall stillinger |
Effektivt tverrsnittsareal mm² (CV-verdi) |
|
3A110-M5 |
M5 |
To posisjoner treveis |
5,5(0,3) |
|
3A220-06 |
M5 |
To posisjoner treveis |
5,5(0,3) |
|

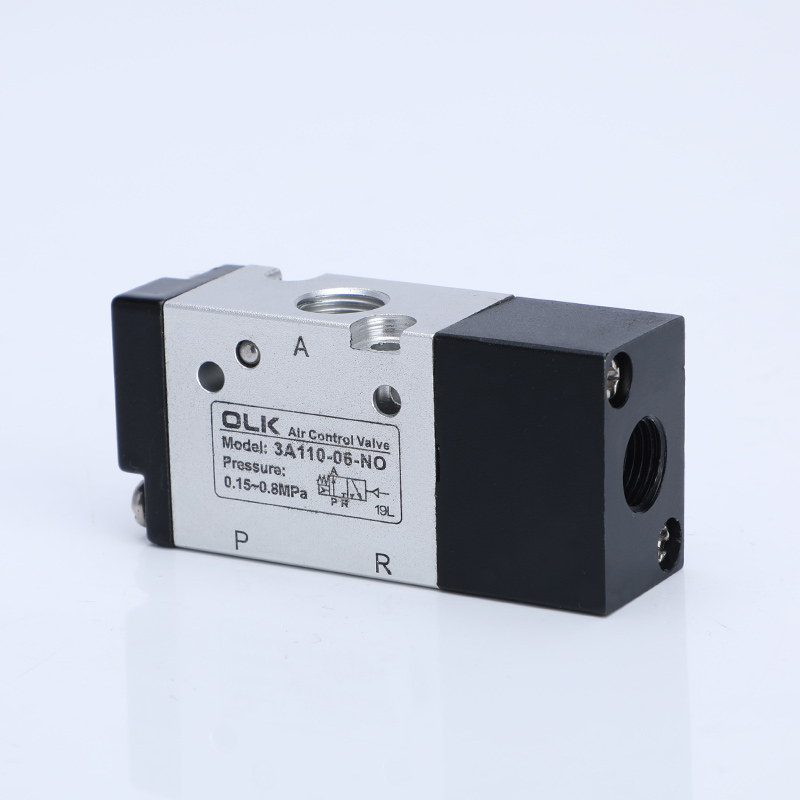

3A110-06 |
G1/8 |
To posisjoner treveis |
12,0 (0,67) |
|

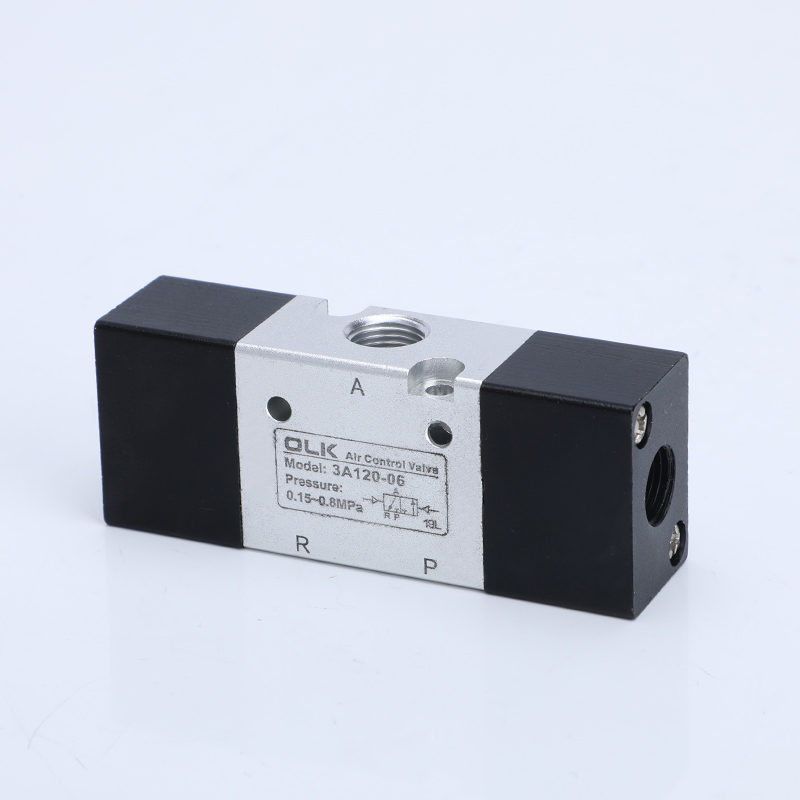

3A120-06 |
G1/8 |
To posisjoner treveis |
12,0 (0,67) |
|

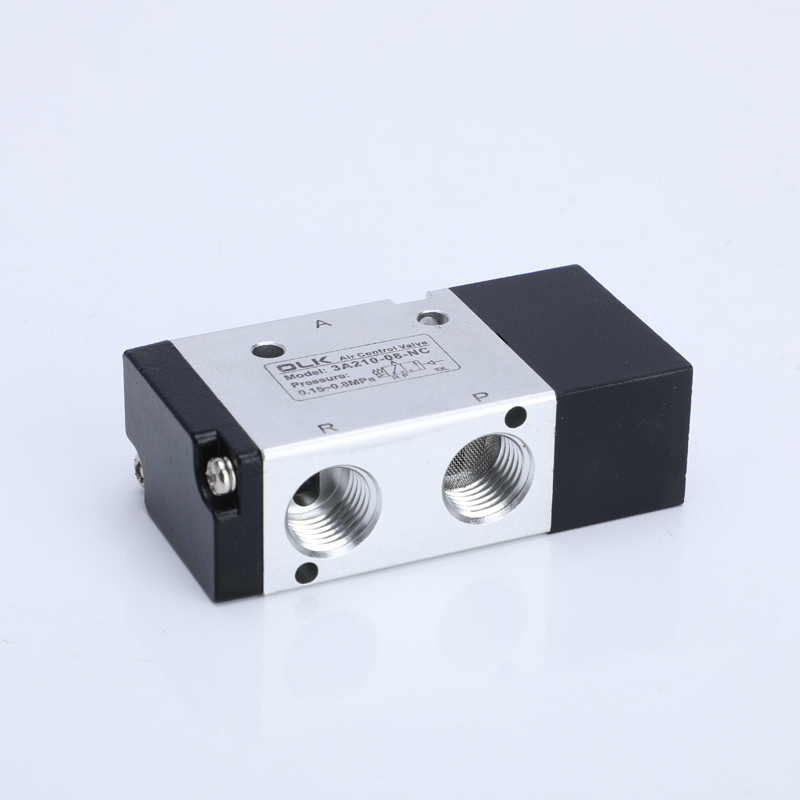

3A210-06 |
G1/8 |
To posisjoner treveis |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
To posisjoner treveis |
14,0 (0,7) |
|

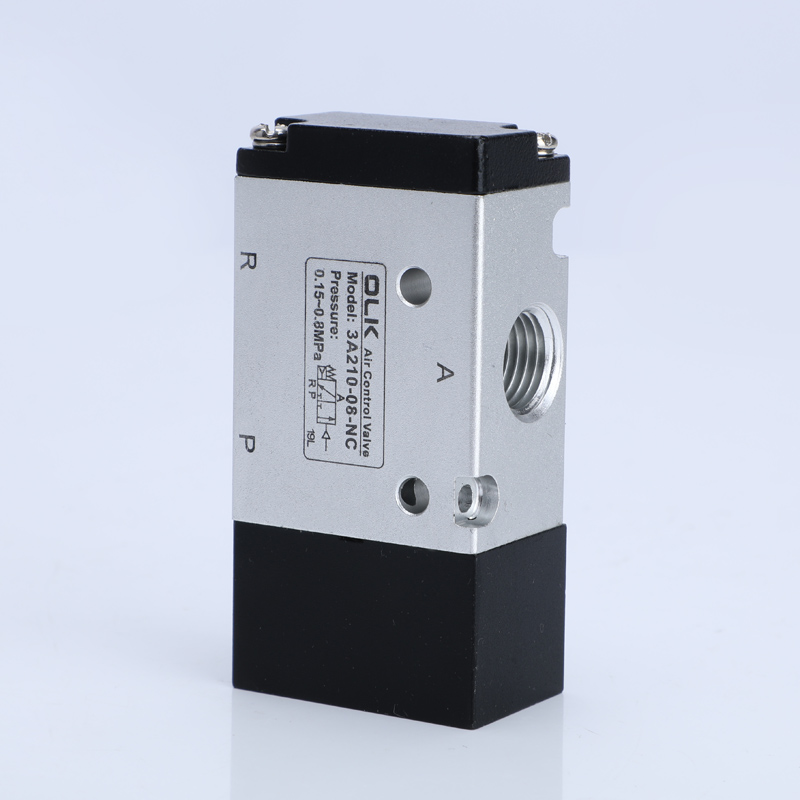

3A210-08 |
G1/4 |
To posisjoner treveis |
16,0 (0,89) |
|

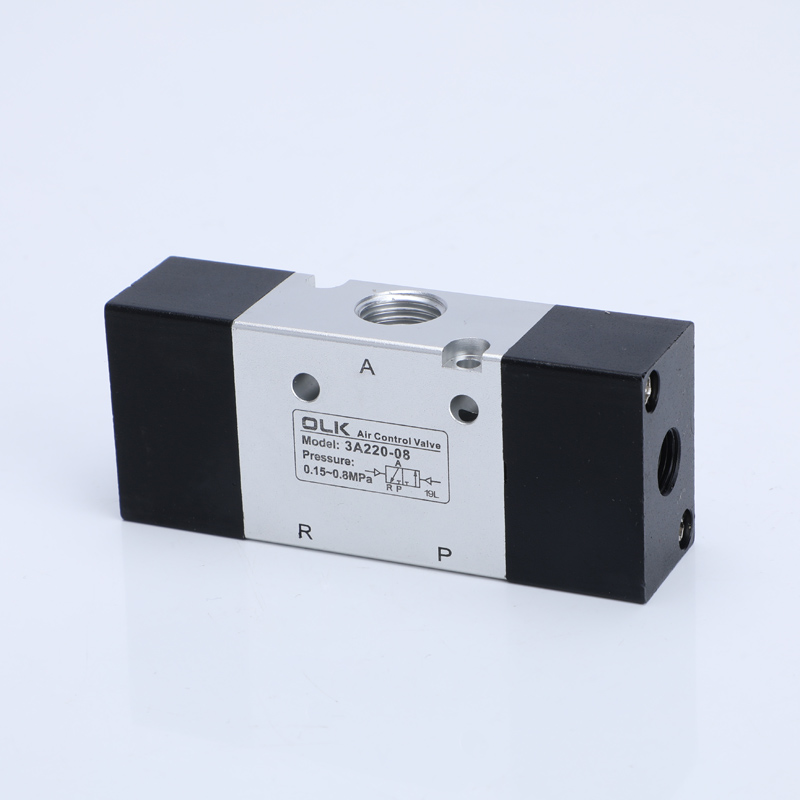

3A220-08 |
G1/4 |
To posisjoner treveis |
16,0 (0,89) |
|
3A310-08 |
G1/4 |
To posisjoner treveis |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
To posisjoner treveis |
25,0 (1,39) |
|

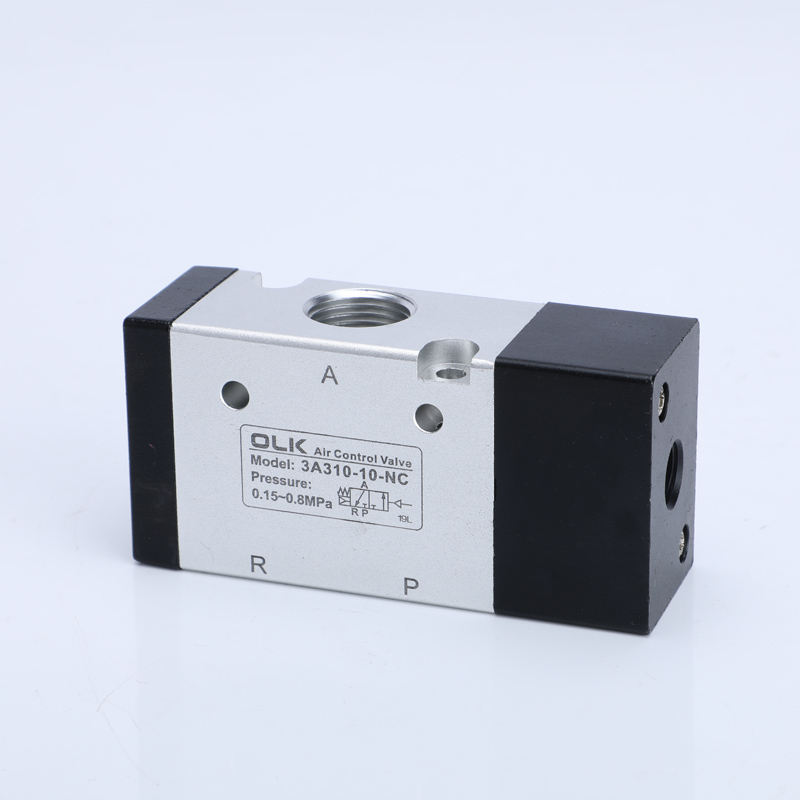

3A310-10 |
G3/8 |
To posisjoner treveis |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
To posisjoner treveis |
30,0 (1,67) |
|

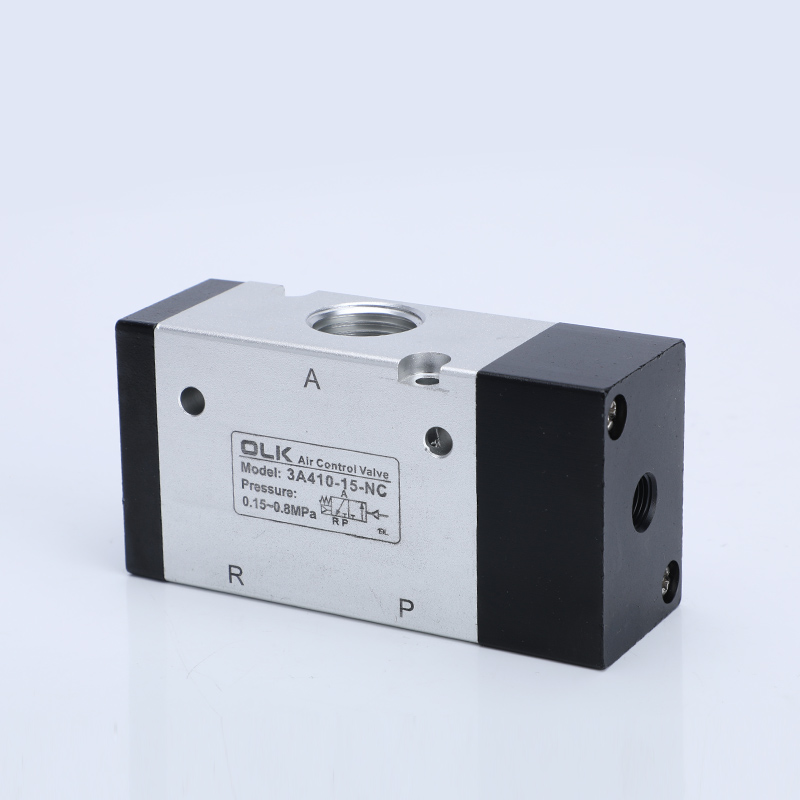

3A410-15 |
G1/2 |
To posisjoner treveis |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
To posisjoner treveis |
50,0 (2,79) |
Vanlige spørsmål:
Kan 3A-serien felt endres til NO eller NC?
Selvutskifting anbefales generelt ikke fordi de strukturelle forskjellene i NO/NC er relatert til trim, fjærorientering osv.
Anbefalinger: Fjern NO- eller NC-valg ved bestilling
Hvis modellen må endres, kan ventilhuset skiftes eller hele ventilen kan skiftes for å sikre pålitelighet
Betyr 3A-serien pneumatisk ventil NO/NC det samme som magnetventil NO/NC?
Konsekvent i betydning: NO=normalt åpen /NC=normalt lukket
Imidlertid opererer den pneumatiske reguleringsventilen med lufttrykksignal, og magnetventilen opererer med solenoidkraften til spolen. De to prinsippene er forskjellige.
Støtter Series 3A NO/NC CE-sertifisering?
OLK Tilgjengelig i: CE (EMC+LVD) sertifisering

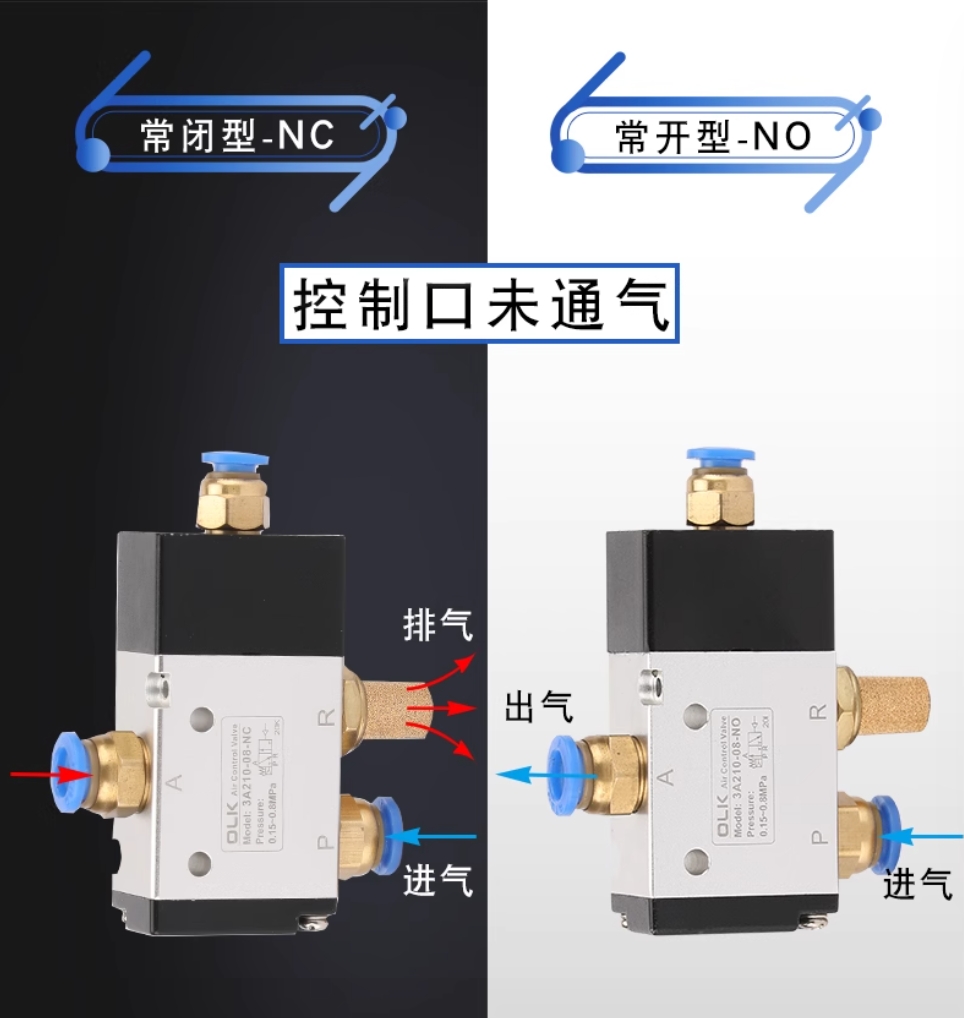

Hva er forskjellen mellom NO og NC i 3A-serien?
NC (normalt lukket): ventilen er stengt når det ikke er luft, og den kan kun åpnes etter å ha blitt drevet av signal/lufttrykk.
NEI (normalt åpen): ventilen holder åpen naturlig når den ikke puster, og lukkes etter å ha mottatt signalet.
