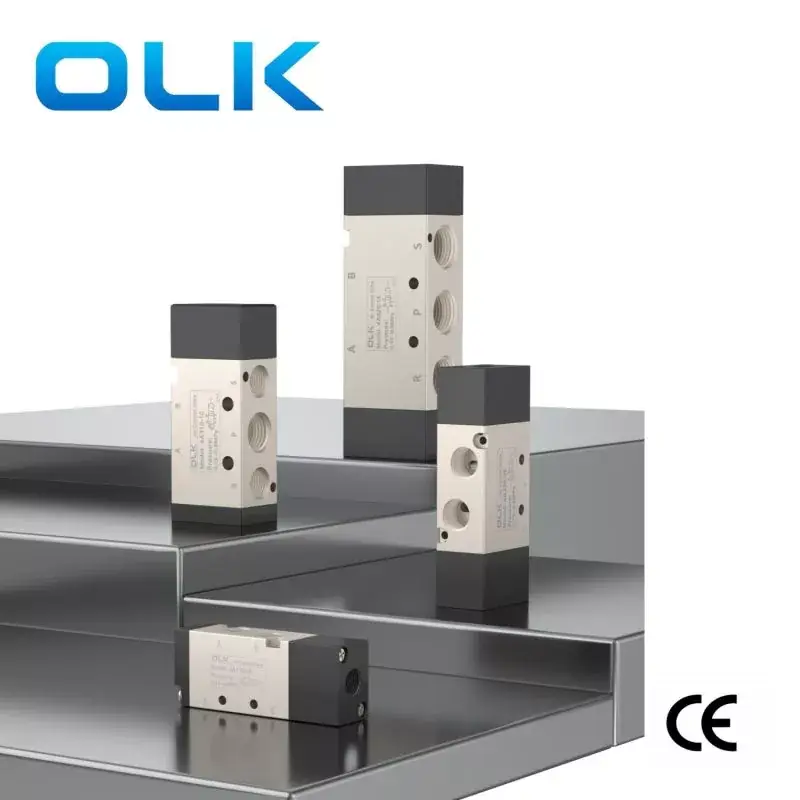

Ouleikai (OLK) 4A-serien luftkontrollventil 5-veis muliggjør kontroll og bytte av ulike væsker og kan kontrollere dobbeltvirkende sylindre. 4A-serien styres av luft, noe som sikrer rask responshastighet og nøyaktig drift for å garantere stabiliteten og presisjonen til gasskontrollen. Det er strengt forbudt å bruke dette produktet under forhold som overskrider det spesifiserte området for å unngå å påvirke produktets levetid og sikkerhet.
SYMBOL:
Bestillingskode
4A
1
10
06
MODELL
KODE
VENTILTYPE
PORT STØRRELSE
4A:2 posisjon 5 veis ventil/3 posisjon 5 vei ventil
1:100-serien
10:Enkel solenoid 5/2 vei
M5: M5X0,8
2:200-serien
20:Dobbel magnetventil 5/2 vei
06:G1/8
3:300-serien
30C:Dobbel magnetventil 5/3-veis lukket senter
08:G1/4
4:400-serien
30E:Dobbel magnetventil 5/3 veis eksossenter
10:G3/8
30P:Dobbel magnetventil 5/3-veis trykksenter
15:G1/2

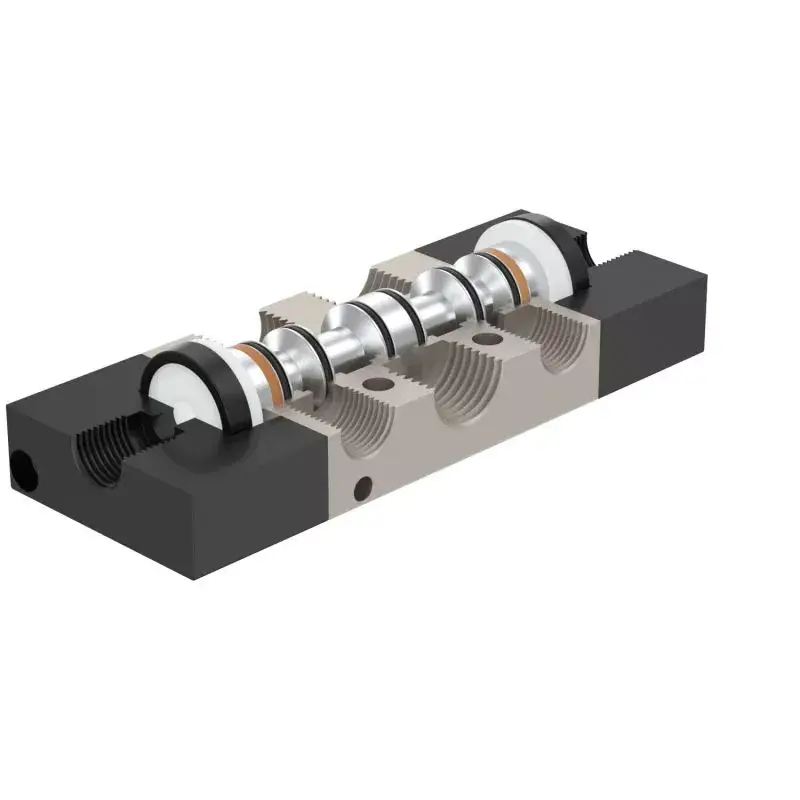

1. Stempel-type struktur, utmerket tetning, responsiv reaksjon;
2. Tre-posisjons magnetventiler tilbyr tre sentrale funksjoner å velge mellom;
3. Dobbelthodede to-posisjons pneumatiske ventiler har en minnefunksjon;
4. Det indre hullet behandles med en spesiell teknikk, noe som resulterer i lav friksjonsmotstand, lavt oppstartstrykk og lang levetid;
5. Ikke behov for oljesmøring;
6. Kan integreres med en base for å danne en ventilgruppe, noe som sparer installasjonsplass.
|
arbeidsmedium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
ekstern luftkontroll |
|
smøring |
unødvendig |
|
Arbeidstrykkområde MPa(psi) |
0,15–0,8(21–114) |
|
Garantert trykkmotstand |
1,5 MPa (215 psi) |
|
Arbeidstemperatur °C |
-20-70 |
|
Kroppsmateriale |
aluminiumslegering |
|
modell |
Portdiameter |
antall stillinger |
høyeste driftsfrekvens |
Effektivt tverrsnittsareal mm² (CV-verdi) |
|
4A110-M5 |
M5 |
2 posisjon 5 vei |
5 ganger/sekund |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 posisjon 5 vei |
5 ganger/sekund |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Tre posisjon fem veis |
3 ganger/sekund |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Tre posisjon fem veis |
3 ganger/sekund |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Tre posisjon fem veis |
3 ganger/sekund |
5,0 (0,28) |
|

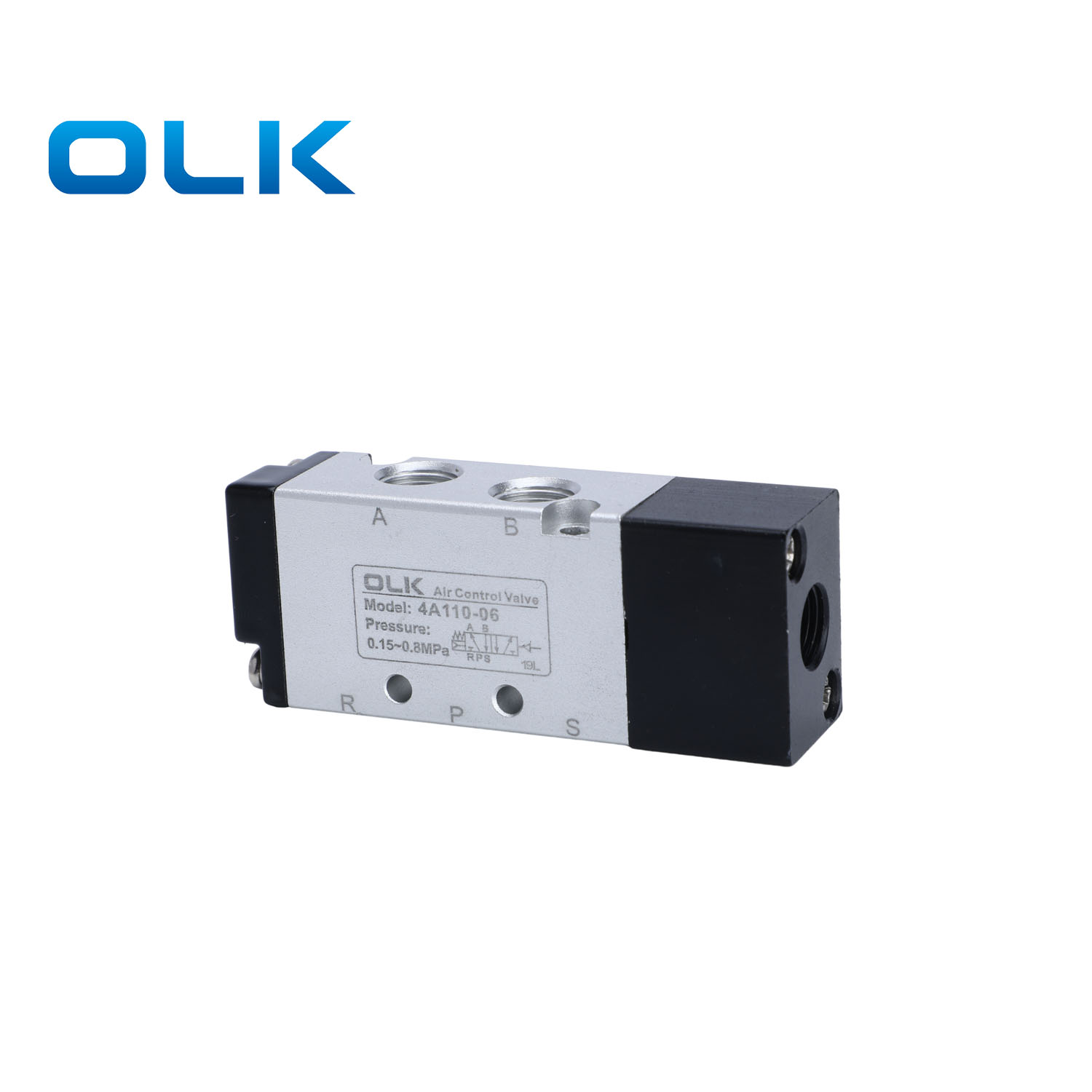

4A110-06 |
G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
12,0 (0,67) |
|

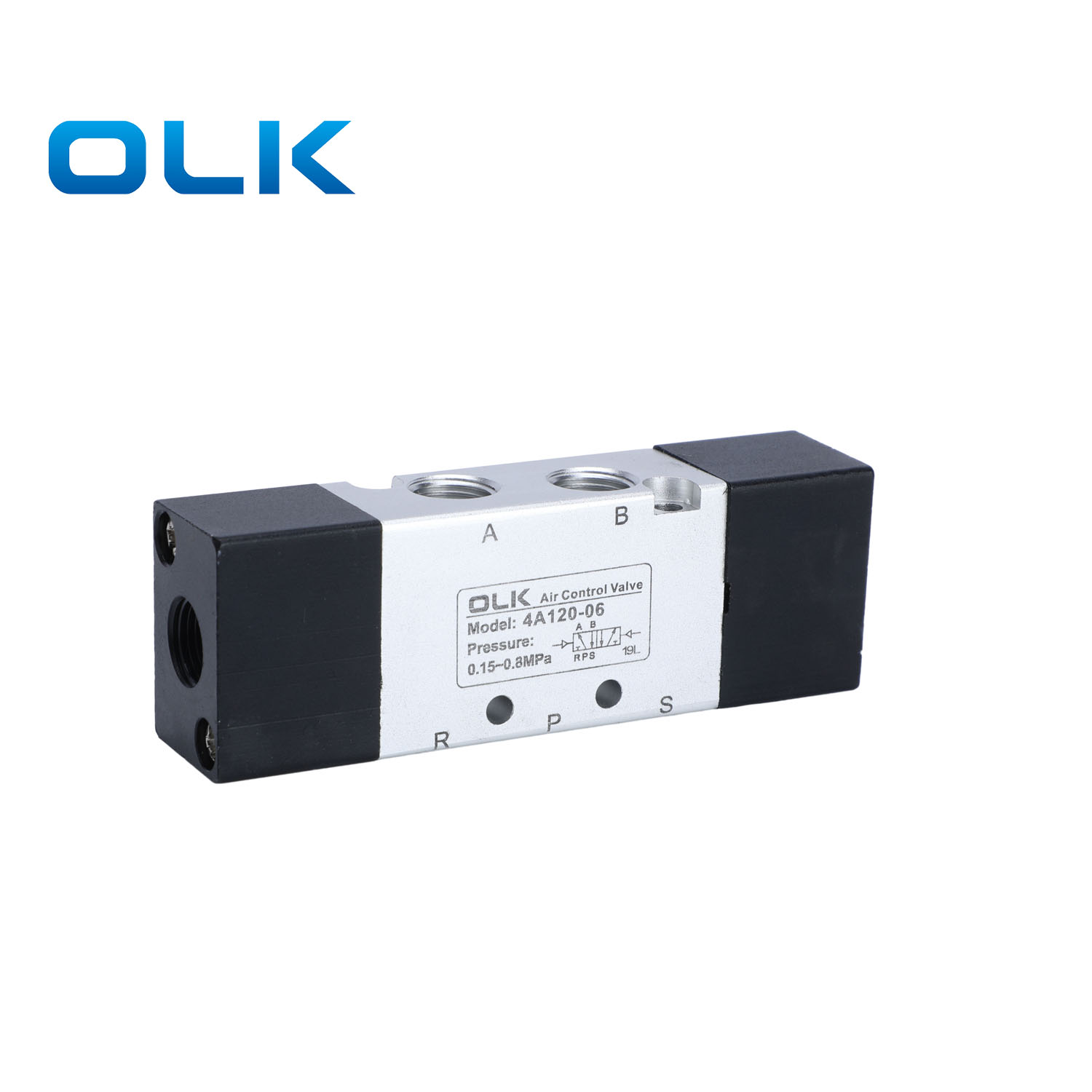

4A120-06 |
G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
12,0 (0,67) |
|

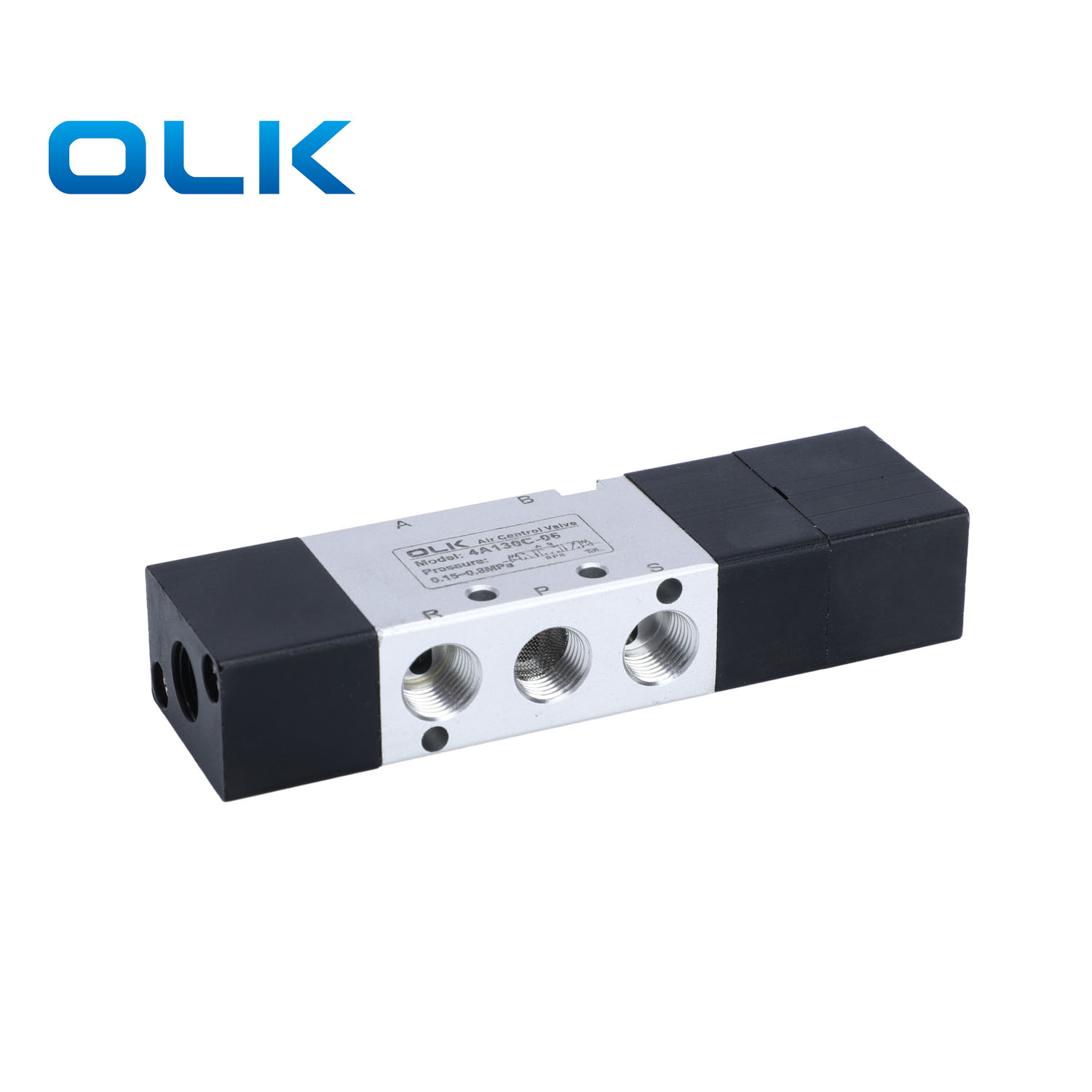

4A130C-06 |
G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
14,0 (0,78) |
|

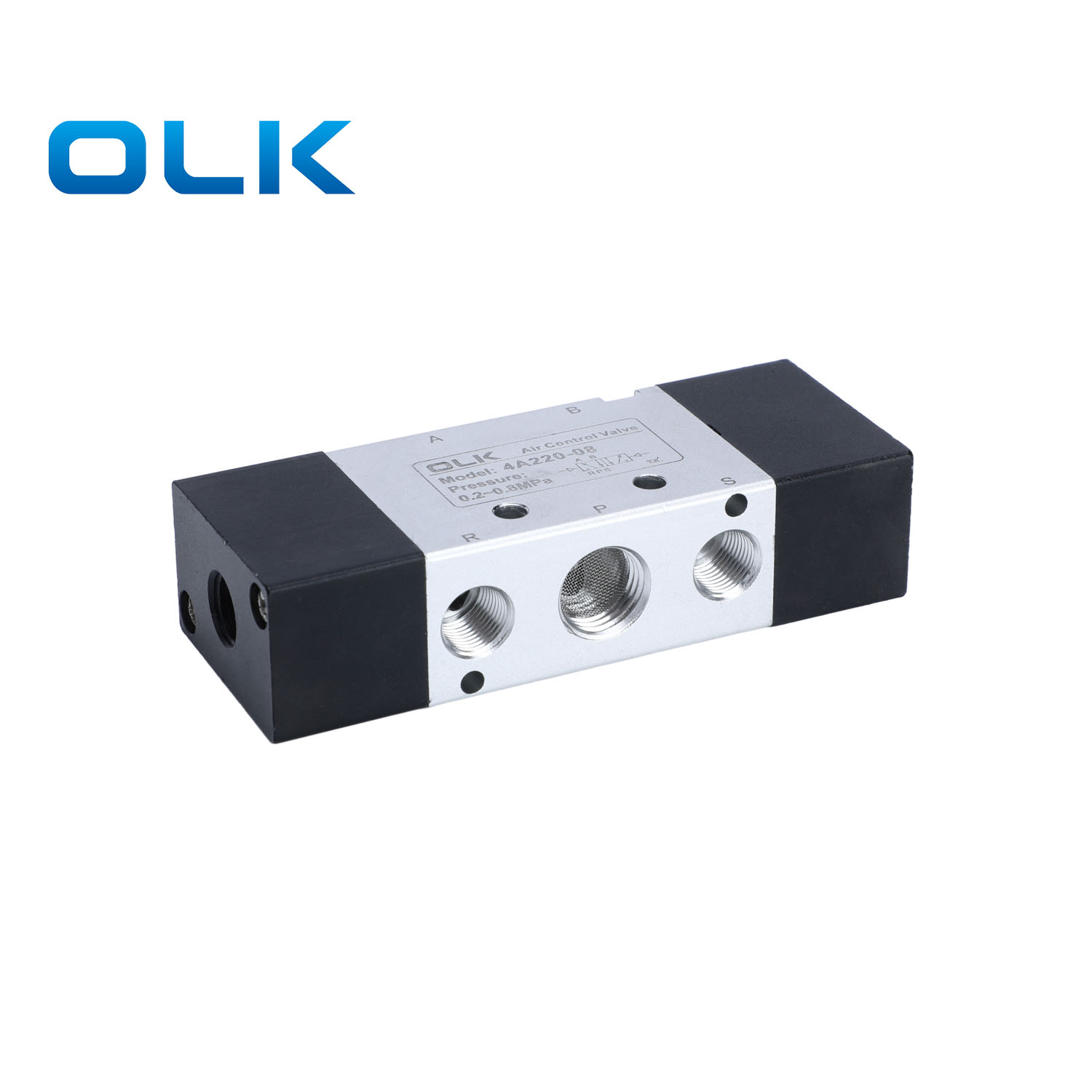

4A220-06 |
G1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4A230P-06 |
G1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|

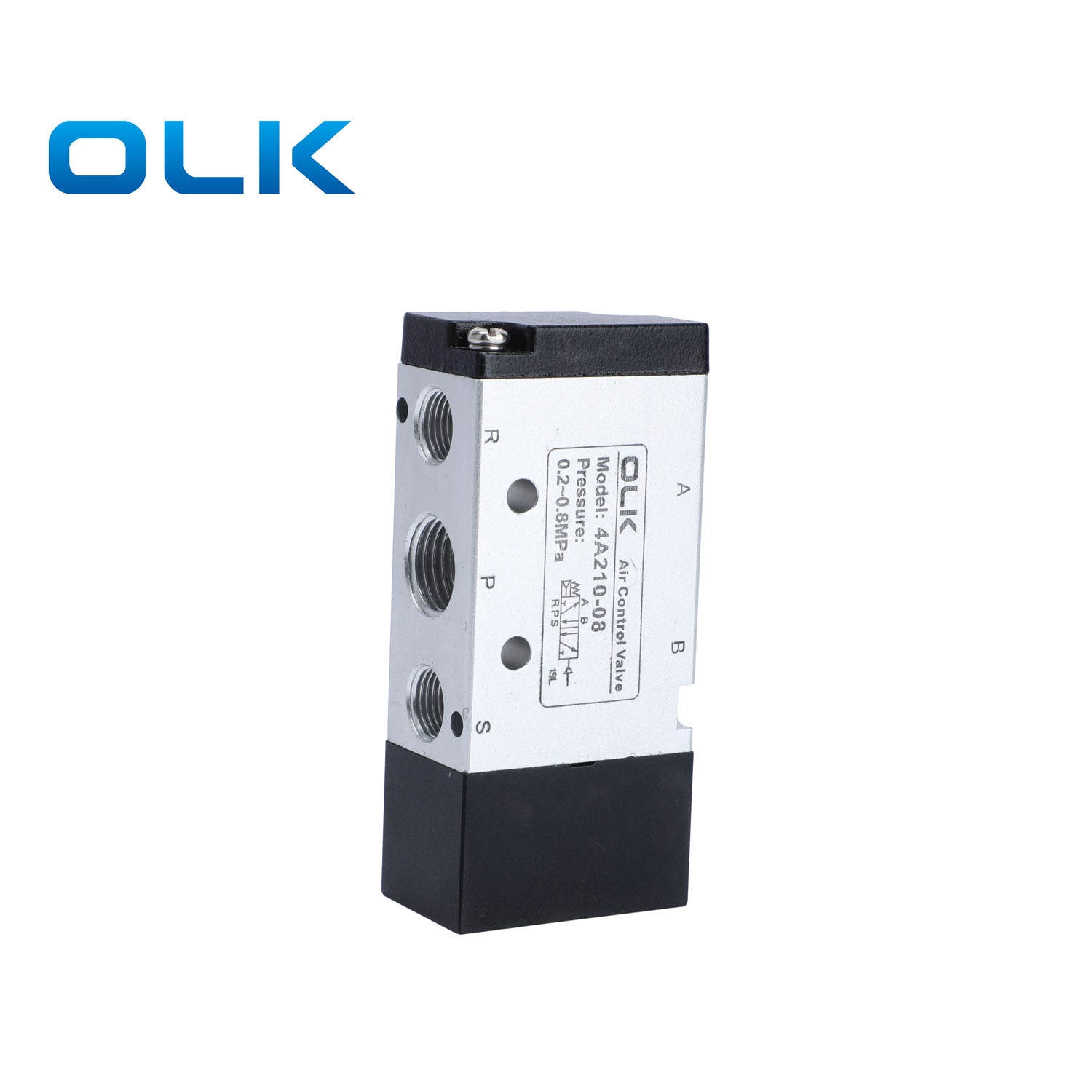

4A210-08 |
Innløp=Utløp=G1/4 Eksos=PT1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
16,0 (0,89) |
|

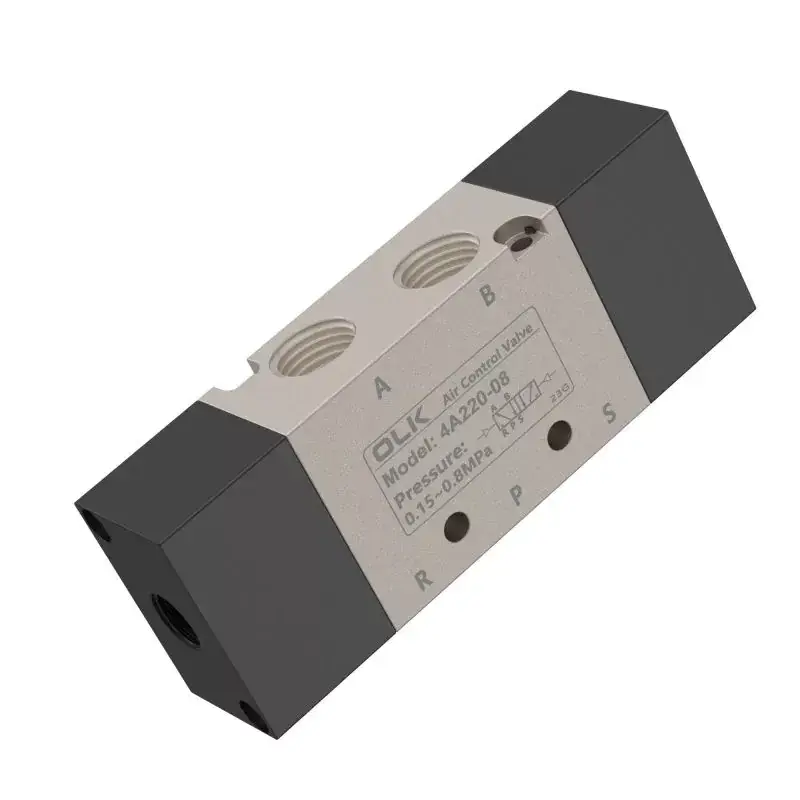

4A220-08 |
Innløp=Utløp=G1/4 Eksos=PT1/8 |
2 posisjon 5 vei |
5 ganger/sekund |
16,0 (0,89) |
|
4A230C-08 |
Innløp=Utløp=G1/4 Eksos=PT1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4A230E-08 |
Innløp=Utløp=G1/4 Eksos=PT1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4A230P-08 |
Innløp=Utløp=G1/4 Eksos=PT1/8 |
Tre posisjon fem veis |
3 ganger/sekund |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 posisjon 5 vei |
4 ganger/sekund |
25,0 (1,40) |
|
4A320-08 |
G1/4 |
2 posisjon 5 vei |
4 ganger/sekund |
25,0 (1,40) |
|
4A330C-08 |
G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4A330E-08 |
G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4A330P-08 |
G1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4A310-10 |
Innløp=Utløp=G3/8 Eksos=PT1/4 |
2 posisjon 5 vei |
4 ganger/sekund |
30,0 (1,67) |
|
4A320-10 |
Innløp=Utløp=G3/8 Eksos=PT1/4 |
2 posisjon 5 vei |
4 ganger/sekund |
30,0 (1,67) |
|
4A330C-10 |
Innløp=Utløp=G3/8 Eksos=PT1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4A330E-10 |
Innløp=Utløp=G3/8 Eksos=PT1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4A330P-10 |
Innløp=Utløp=G3/8 Eksos=PT1/4 |
Tre posisjon fem veis |
3 ganger/sekund |
18,0 (1,00) |
|
4A410-15 |
G1/2 |
2 posisjon 5 vei |
3 ganger/sekund |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 posisjon 5 vei |
3 ganger/sekund |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Tre posisjon fem veis |
3 ganger/sekund |
30,0 (1,67) |
|
4A430E-15 |
G1/2 |
Tre posisjon fem veis |
3 ganger/sekund |
30,0 (1,67) |
|
4A430P-15 |
G1/2 |
Tre posisjon fem veis |
3 ganger/sekund |
30,0 (1,67) |
