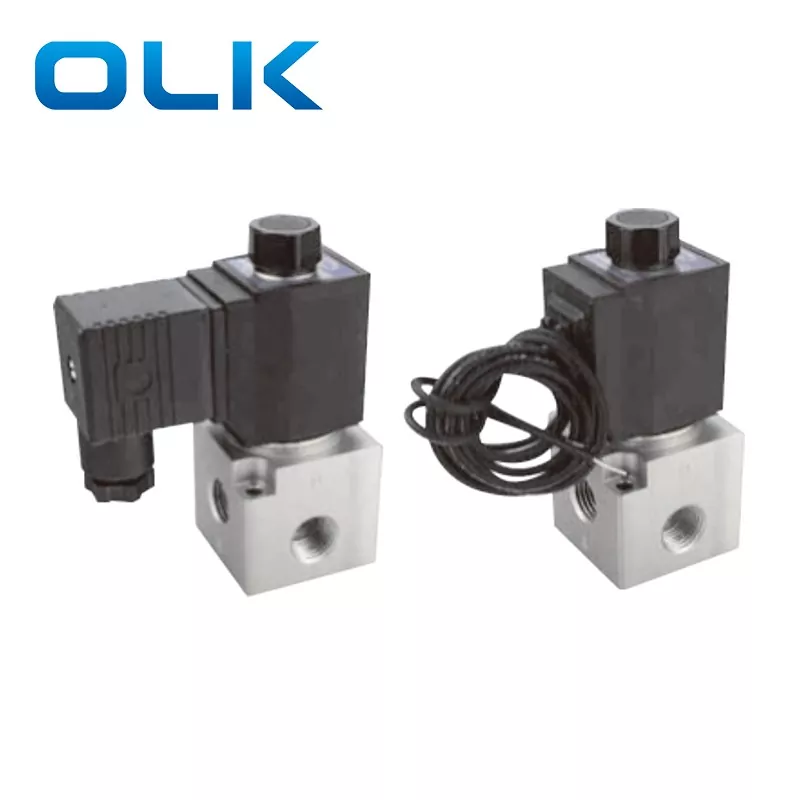

3V3 høystrømsmagnetventilen er en 2-posisjons, 3-veis ventil med en direktevirkende design, som gir raskere respons og høyere byttefrekvens enn pilotstyrte ventiler. Dens robuste aluminiumslegering støtter høy luftstrøm og høyere trykk, og den kan også brukes med vakuumapplikasjoner. Alternativene for solenoidspolen inkluderer DC12V, DC24V, AC110V eller AC220V, noe som sikrer stabil og følsom drift.
Denne 3V3 høystrøms magnetventilen 3-veis er egnet for middels til store pneumatiske systemer, spesielt for flere sylindre som jobber sammen eller systemer som krever høy luftstrøm. Dens normalt lukkede (NC), normalt åpne (NO) og doble solenoid-konfigurasjoner gjør den ideell for automatiseringslinjer, pakkemaskiner, utskriftsutstyr og matvaremaskineri. Den raske og presise responsen skiller den fra små ventiler som 3V2.
1.Direktevirkende struktur med følsom veksling.
2. Normalt lukkede (NC) og normalt åpne (NO) typer tilgjengelig.
3. Koaksial avstengningsdesign for god tetting og stor flyt.
4.Ingen smøring kreves.
5. Utstyrt med en manuell overstyring for enkel installasjon og testing.
6.Flere standard spenningsalternativer tilgjengelig.
|
Bestillingskode |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Modell |
Kode |
|
Portstørrelse |
Fungerende type |
Min. eksitasjonstid |
Elektrisk inngang |
Trådtype |
|
|
3V:2 posisjon 3 vei |
3:3-serien |
|
08:G1/4 |
NC: normalt stengt
|
A: AC220V |

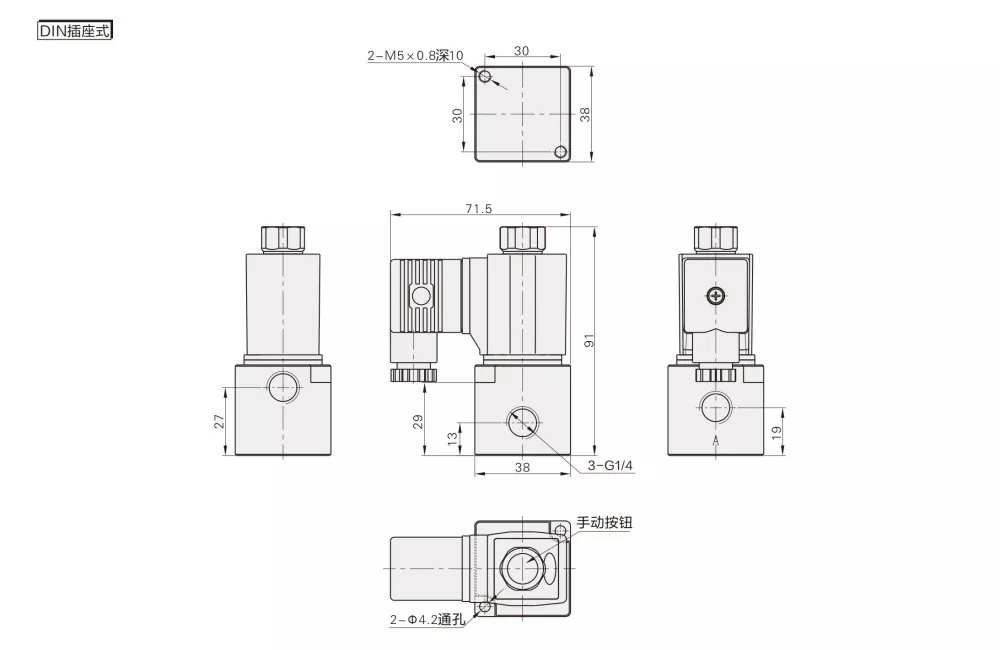

Blank: DIN type |
Blank: G
|
|
|
|
|
|
|
NEI: normalt åpnet |
B: DC24V |

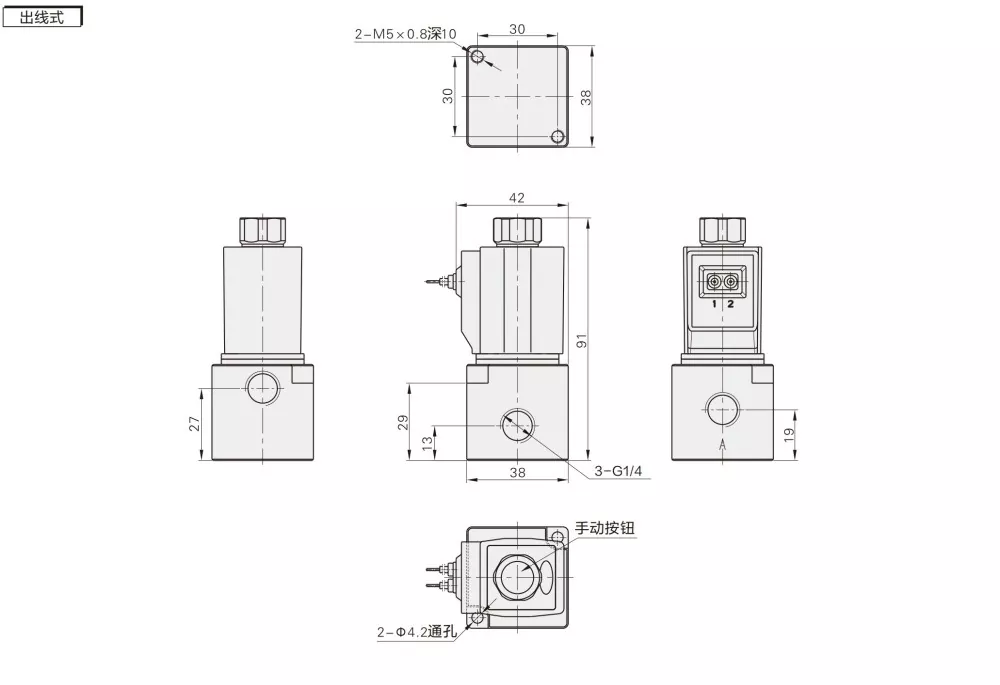

I: Linjetype |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Modell |
3V3-08 |
|
Arbeidsmedium |
Luft (filtrert med 40 μm eller høyere filter) |
|
Fungerende type |
Direkte skuespill |
|
Portstørrelse* |
G1/4 |
|
Posisjon og vei |
2 Posisjon 3-veis |
|
Effektivt område |
11 mm²(Cv = 0,62) |
|
Smøring |
Ikke nødvendig |
|
Driftstrykkområde |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Bevistrykk |
1,5 MPa (215 psi) |
|
Driftstemperatur (℃) |
-20 ~ 70 |
|
Kroppsmateriale |
Aluminiumslegering |
|
Standard spenning |
AC220V AC110 AC24V DC24V DC12V |
|
Spenningsområde |
AC：±15% DC:±10% |
|
Strømforbruk |
AC:10VA DC:6,5W |
|
Beskyttelsesklasse |
IP65 (DIN40050) |
|
Isolasjonsgrad |
B nivå |
|
Tilkoblingstype |
DIN Plugg Type/Line Type |
|
Min. eksitasjonstid |
0,05 sek |
|
Punkt |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Arbeidsmedium |
Luft |
Luft, vann, olje |
Luft |
Luft |
|
Opprinnelig tilstand: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
Aktiveringstype |
Direkte skuespill |
Direkte skuespill |
Direkte skuespill |
Direkte skuespill |
|
Portstørrelse |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Posisjon og vei |
3 Port 2 Posisjon |
2 Port 2 Posisjon |
3 Port 2 Posisjon |
3 Port 2 Posisjon |
|
Smøring |
Ikke nødvendig |
Ikke nødvendig |
Ikke nødvendig |
Ikke nødvendig |
|
Arbeidstrykk |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Bevistrykk |
1,2 MPa |
B nivå |
1,2 MPa |
1,2 MPa |
|
Størrelse på åpningen |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (stor luftstrøm) |
Spørsmål: Hva er den viktigste forskjellen mellom 3V2 og 3V3 magnetventil?
A: 3V2: mellomstrøm, passer for lite pneumatisk kontrollsystem
3V3: høy flyt, passer for flere sylindre eller høystrømsapplikasjoner.
Strukturforskjell: 3V3 har større kropp og kan håndtere høyere trykk og flyt.
Spørsmål: Hva er størrelsen på 3V3 magnetventilåpningen?
A:3V3-08 ventilåpningsstørrelse er 11 mm
Spørsmål: Hvilke produkter kan OLK 3V3 erstatte?
A: OLK 3V3 kan erstatte AIRTAC 3V3-seriens magnetventiler med samme funksjon og lignende spesifikasjoner.
