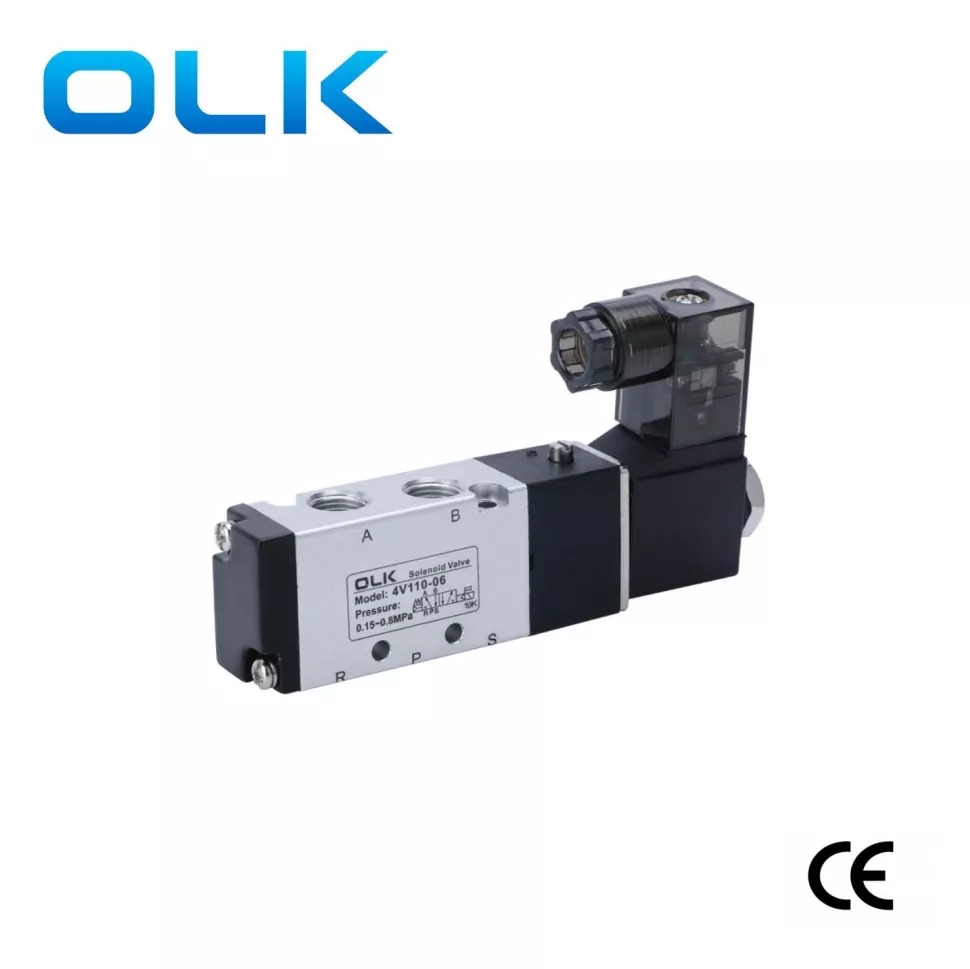

Olk 4v100 magnetventil 5 veier, 5/2 veis pneumatisk magnetventil passert CE -sertifisering. Utseende størrelse er den minste modellen, med en kompakt design og en grensesnittspesifikasjon på 1/8 ''. 4V100 Magnetventil er egnet for mindre pneumatiske systemer med lavere strømningshastigheter. Brukes på små enheter eller små sylindere som krever presis kontroll.
|
Bestillingskode |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Modell |
Kode |
Ventiltype |
Portstørrelse |
spenning |
Eksplosjonssikker spole |
|
4V: Sport2 (3) Posisjon magnetventil |
1: 100 -serien |
10: Enkelt solenoid 5/2 måte |
M5: M5x0.8 |
AC220V |

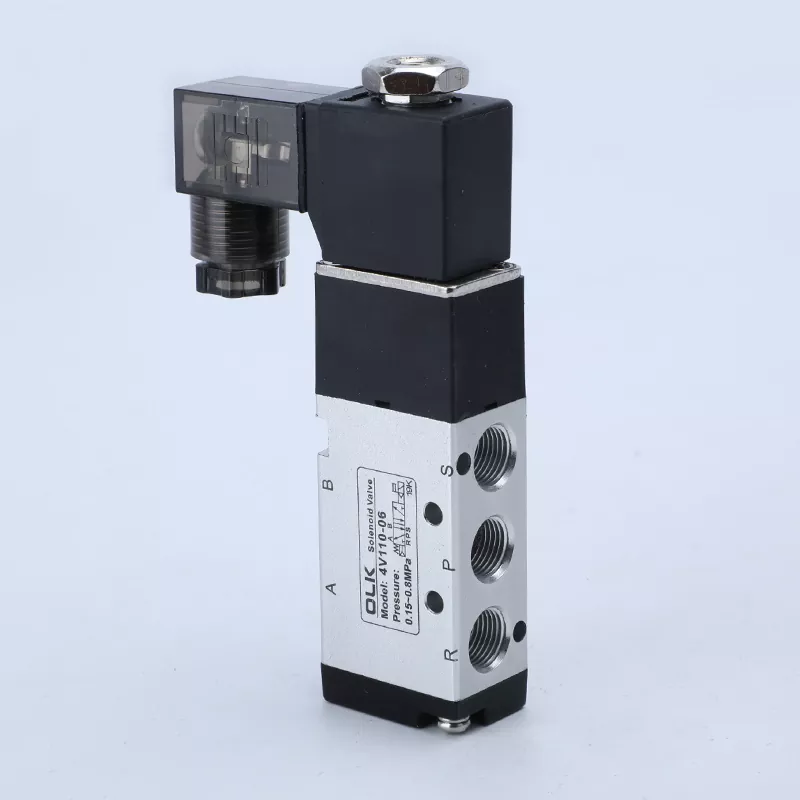

Nei: DIN -type |
|
|
|
20: Dobbelt magnetventil 5/2 vei |
06: 1/8 '' |
DC24V |

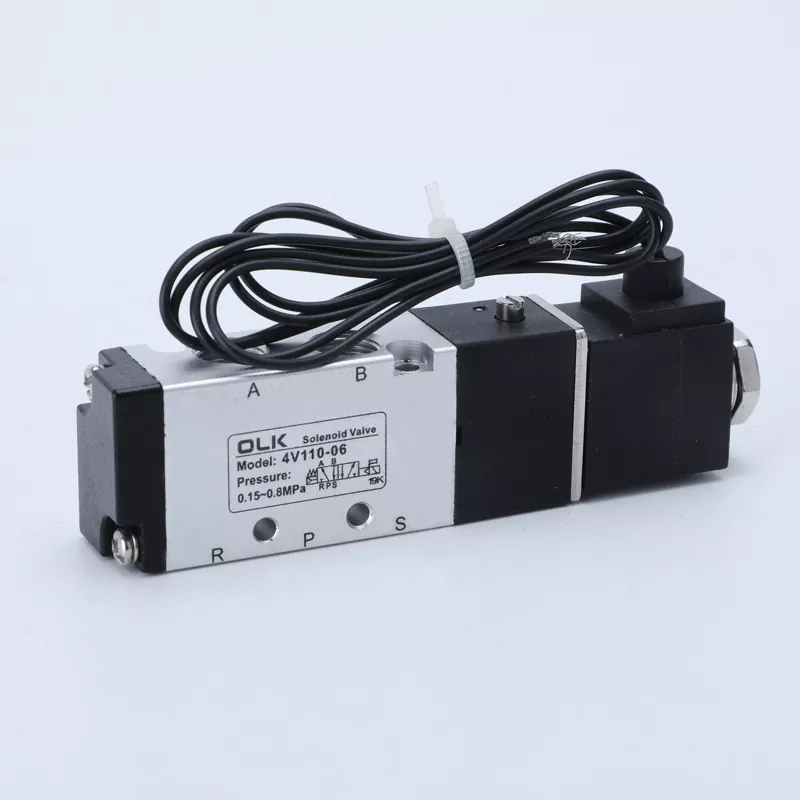

I: Linjetype |
|
|
|
30C: Dobbelt magnetventil Vlave5/3way lukket senter |
|
AC110V |
|
|
|
|
30E: Dobbelt magnetventil Vlave5/3way eksossenter |
|
AC24V |
|
|
|
|
30p: Dobbelt magnetventil 5/3 Way Pressure Center |
|
Dc12v |
|
|
Modell |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Arbeider medium |
Luft （Filtrer gjennom en filterskjerm på over 40μm） |
|||
|
Handlingsmodus |
Intern pilottype |
|||
|
Portstørrelse |
Innløp = stikkontakt = eksosport = m5 |
Innløp = outlet == G1/8 |
||
|
Effektivt tverrsnittsareal |
5,5 mm² （CV = 0,31） |
5,0 mm² （CV = 0,28） |
12,0 mm² （CV = 0,67） |
9,0mm² （CV = 0,5） |
|
Stillinger |
5/2 port |
5/3 port |
5/2 port |
5/2 port |
|
Trykkområde |
0,15-0,8 MPa (21-114psi) |
|||
|
Bevisstrykk |
1,5MPA (215psi) |
|||
|
Arbeidstrykk |
‘-20-70 ℃ |
|||
|
Kroppsmateriale |
Aluminiumslegering |
|||
|
Smøring |
Ikke behov |
|||
|
Maks. Betjeningsfrekvens |
5 ganger/sekund |
3 ganger/sekund |
5 ganger/sekund |
3 ganger/sekund |
|
Vekt |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06 ： 175G |
200 g |
