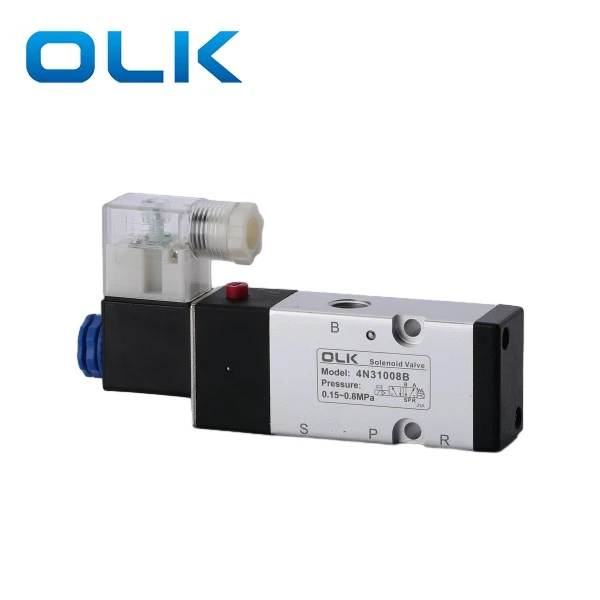

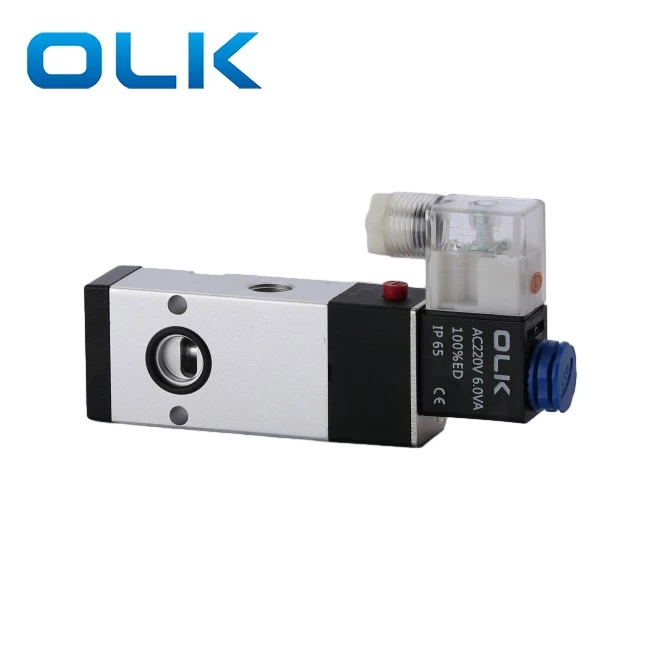

5 veier 4N310-08 plate magnetventil

Olk 2Position 5 Way 4N310-08 Plate magnetventilstråd er G1/4 portstørrelse.4N310-08 Ventil har en bakluftsutløpsdesign, noe som gir fleksibel installasjon og rombesparende, og forbedrer responshastigheten og systemstabiliteten effektivt.

5 Way 4N310-08 er spesifikt for verktøyklemmersylindersystemet, egnet for høyfrekvente byttescenarier.og er dedikert til automatiseringsutstyr som CNC-maskinverktøy og maskineringssentre.

5 veier 4N310-08 plate magnetventilproduktfunksjoner ：

Dedikert design for knivsylinder/klemmesylinder

Luftventil på baksiden, kompakt struktur

Valgfri spenning: AC220V / DC24V

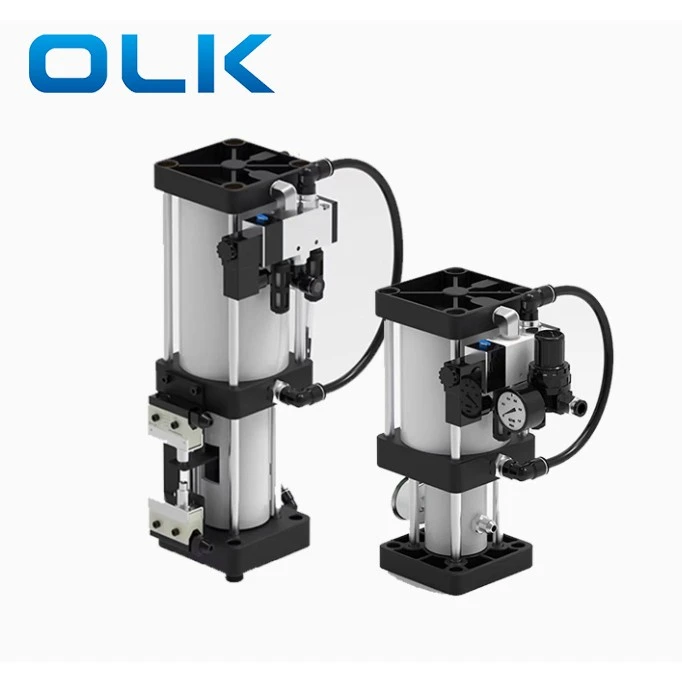

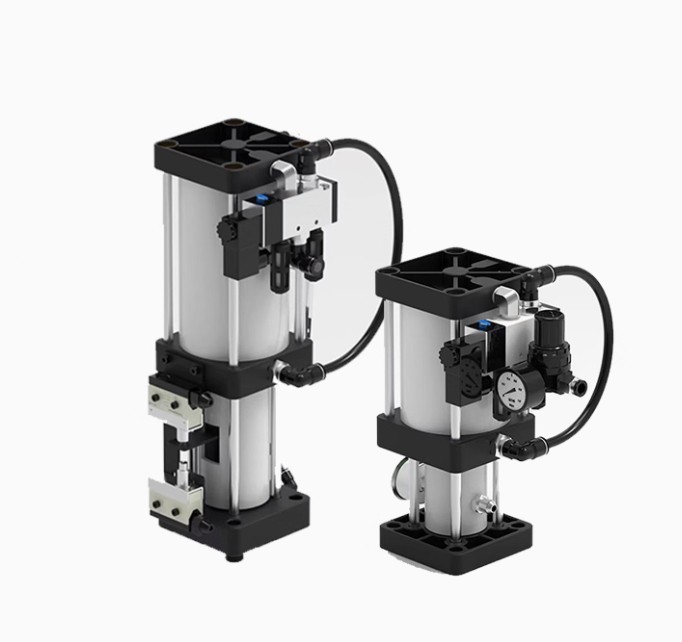

Verktøyutløsningssylinder (TRC) Oversikt

Verktøyutløsningssylinderen er spesielt brukt for CNC -maskinspindler for å frigjøre verktøy. Denne sylinderen bruker prinsippet om "lik trykkoverføring i væsker", slik at et lite lufttrykk kan generere den store kraften som trengs for å frigjøre verktøyet i CNC-spindelen. Sylinderen består av: luftsylinder, 5-veis 2-posisjon 4N310 magnetventil, oljereservoar og mikrobrytere.

Verktøyutløser sylinderinstallasjonsnotater

For vertikale spindler fikser du sylinderen med en brakett og installer den vertikalt over spindelboksen.

For horisontale spindler, hold oljekoppen vertikal og høyere enn sylinderkroppen.

Oljekoppen må vende opp for å la luft rømme fra sylinderen.

Verktøyutløsningssylinderinstallasjonstrinn

Slå av maskinens strøm (panel og skap) og luftforsyning.

Fjern spindelkassen. Koble luftrørene fra magnetventilen.

Skru av plastmutteren på magnetventilen (ikke fjern ledninger med mindre de er riktig merket).

Koble ledningene fra topp- og bunngrensebryterne (merk nøye).

Fjern den gamle sylinderen.

Installer den nye sylinderen og fikser den med skruer.

Koble til ledninger og luftrør på nytt. Sørg for:

Toppgrensebryteren trykkes.

Den nederste grensebryteren justeres riktig (for maskiner med magasinet Tool, dette er kritisk for sikkerhet).

Etter installasjon, test med et verktøy. Kontroller verktøyutgivelsen og klemmen. For maskiner med et verktøymagasin, Test Tool Change.

Verktøyutløsningssylinderbruksforholdsregler

· Sylinder kan installeres vertikalt eller horisontalt. For horisontalt må oljekopp møte opp.

· Luftforsyning må være ren og tørr, trykk minst 6 kgf/cm².

· Oljivå i koppen: Minimum 1/5, maksimalt 4/5.

· Kontroller 4N310 magnetventilspenning og lufttrykk under installasjonen.

FAQ

Hva brukes 4N310 til?

4N310 brukes til verktøyfrigjøringssylinder.

AC VS DC COIL?

AC er for husholdningskraft; DC er likestrøm.

Hva er knappen under tilkoblingshullet?

Den bytter eksosporten manuelt.

Installasjonstips?

Rengjør rør og tilkoblinger for å unngå skitt som kommer inn i luftkretsen.

Hva er 4N310-08 portstørrelse?

Innløp, utløp, eksos: G1/4 tråd; Side eksoshulldiameter: 19 mm.
