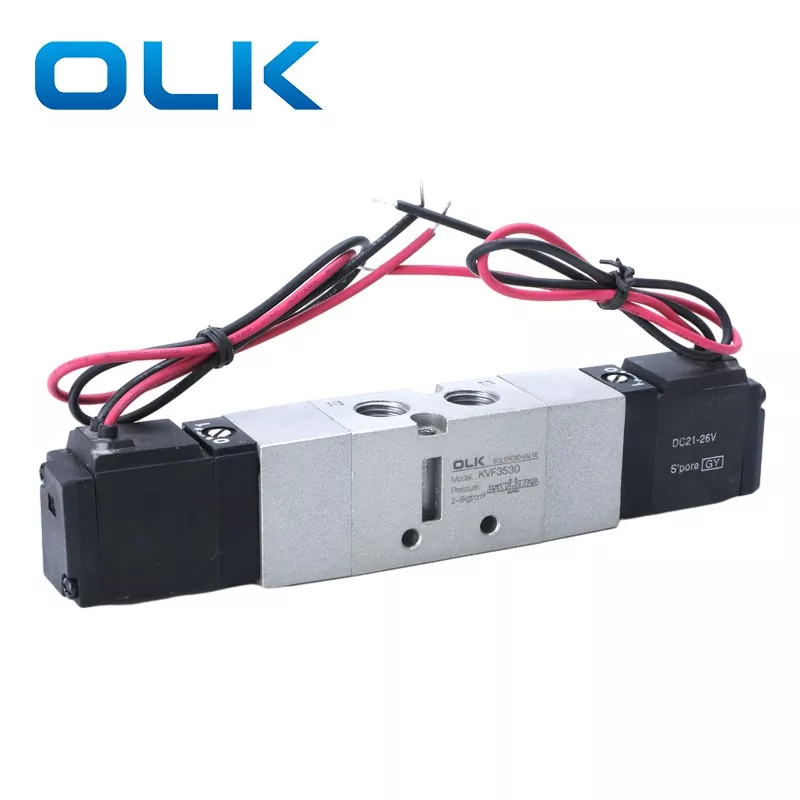

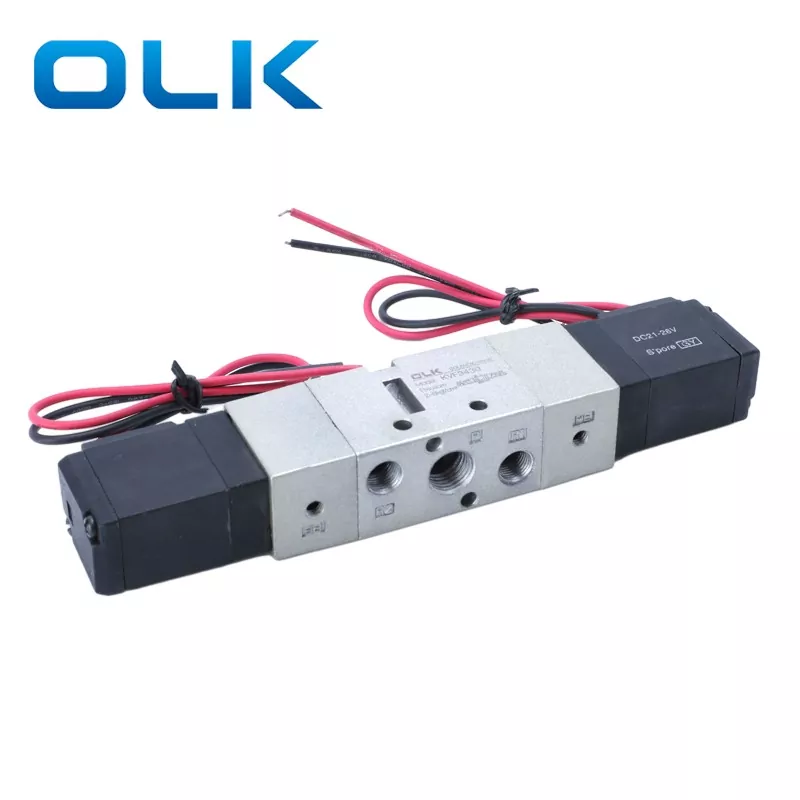

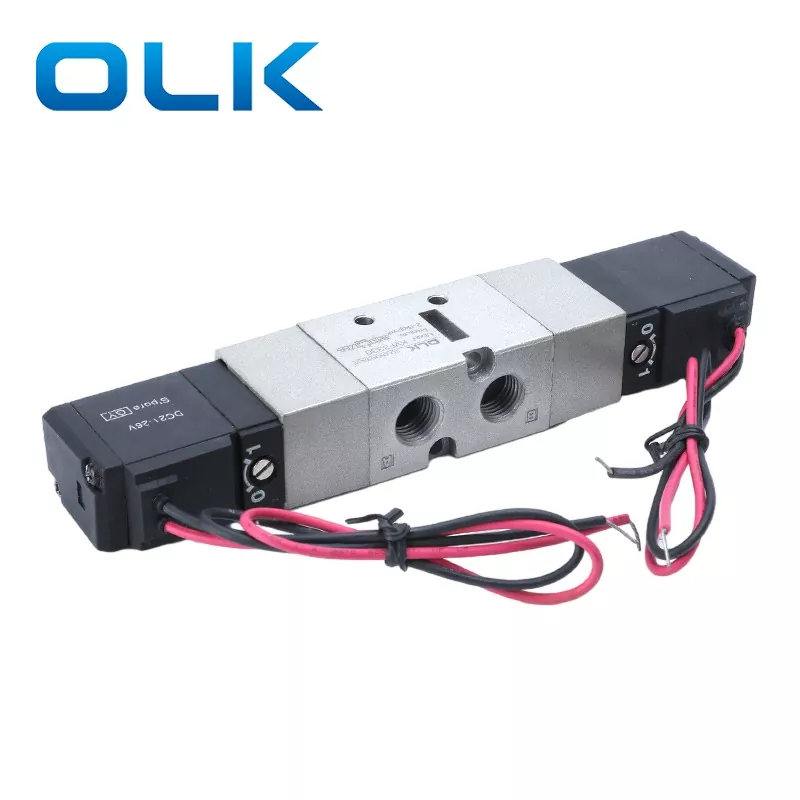

Intern pilot VF3000 magnetventil 2 Posisjon 5 vei og 3 posisjon 5 veier direkte rørtype
Spolen bruker en spesiell bearbeidingsprosess for lav friksjon, lavt starttrykk og lengre levetid. En stor portstørrelse gir høyere luftstrøm, egnet for å kjøre middels til store sylindere eller flere aktuatorer.
Modulær design tillater manifoldmontering for flere ventiler, sentralisert luftforsyning og redusert rør. DS/VF 3000 og 5000-serien magnetventil er mye brukt i pneumatiske kontrollsystemer med høy strømning for automatiserte produksjonslinjer og industrielle maskiner.
· Høy strømning
· Piping / modulær / rombesparelse
· Holdbarhet i industriell kvalitet
|
Bestillingskode |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Modell |
Ventiltype |
|
spenning |
Linjetype |
Manul |
Portstørrelse |
|
VF3000 magnetventil |

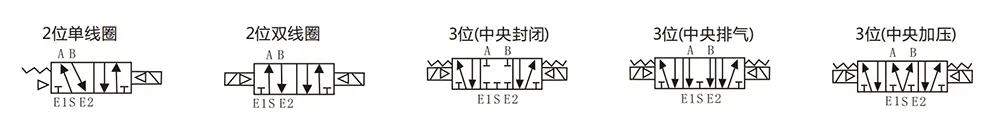

130: Enkelt solenoid 5/2 måte |
|
3: 110Vac |
G: Linjetype |
|
02: PT1/4 |
|
|
230: Dobbelt magnetventil Vlave 5/2 måte |
|
4: 220Vac |
D: DIN -type |
|
|
|
|
330C: Dobbelt magnetventil Vlave5/3way lukket senter |
|
5: 24VDC |
DZ: DZ med lys |
|
|
|
|
430e: Dobbelt magnetventil Vlave5/3way eksossenter |
|
6: 12VDC |
|
|
|
|
|
530p: Dobbelt magnetventil 5/3 veis trykksenter |
|
|
|
|
|
|
Vanlige spesifikasjoner |
|
|
Arbeider medium |
Luft |
|
Wokingtemperatur |
0-50 ℃ |
|
Smøring |
Ikke behov |
|
Manuell overstyring |
Skrutrekker-låsende type |
|
Sjokk/vibrasjonsmotstand |
30G/5G (8.3--2000Hz) |
|
Innkapsling |
Støvtett |
|
Modell |
stilling |
Spole |
KGF/CM ² (MPA) |
Responstid (MS) |
Maks. Driftsfrekvens |
Portstørrelse |
Effektiv tverrsnitt Areamm² (CV) |
kgf |
|

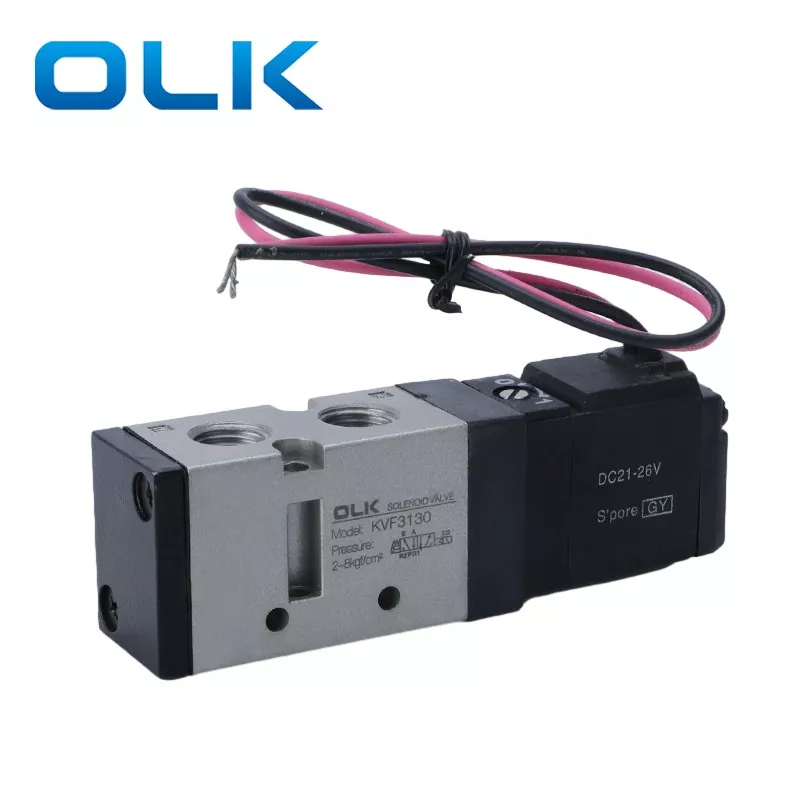

VF3130- □ △ B-02 |
2 stilling |
enkelt handling |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT1/4 |
17.1 (0.95) |
0.21 |
|

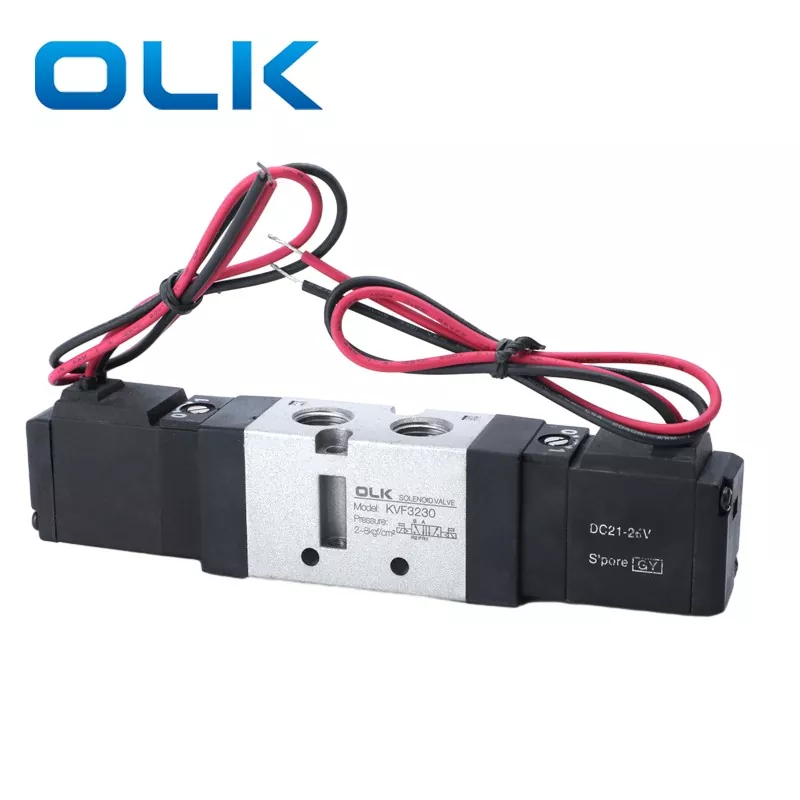

VF3230- □ △ B-02 |
2 stilling |
dobbel handling |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT1/4 |
17.1 (0.95) |
0.29 |
|
VF3330- □ △ B-02 |
3 Posisjon |
Dobbelt magnetventil Vlave5/3way lukket senter |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
13,5 (0,75) |
0.42 |
|
VF3430- □ △ B-02 |
3 Posisjon |
Dobbelt magnetventil Vlave5/3way eksossenter |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
17.1 (0.95) |
0.42 |
|
VF3530- □ △ B-02 |
3 Posisjon |
dobbel magnetventil 5/3 veis trykksenter |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
16.2 (0.9) |
0.42 |
Hvilken modell kan DS3000/VF3000 erstatte?
DS3000 kan erstatte TPC i Korea med samme funksjon, og VF 3000 kan erstatte SMC i Japan med samme funksjon
Hva er dysediameteren til DS3000/VF3000 magnetventil 5 veier?
DS3000/VF3000 Trådboring er PT1/4
