3V 4V -manifoldventil

Uansett om det er en 3V eller 4V pneumatisk magnetventil, foruten enkeltventiltypen, kan vi også sette mange magnetventiler sammen. Dette kalles en 3V 4V -manifoldventil eller solenoidventilbase.

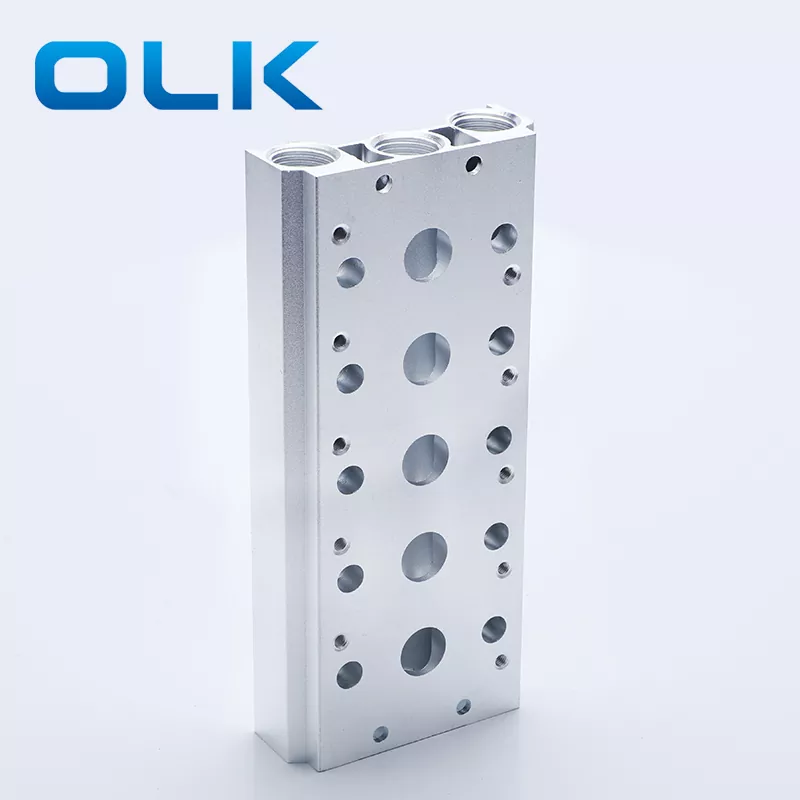

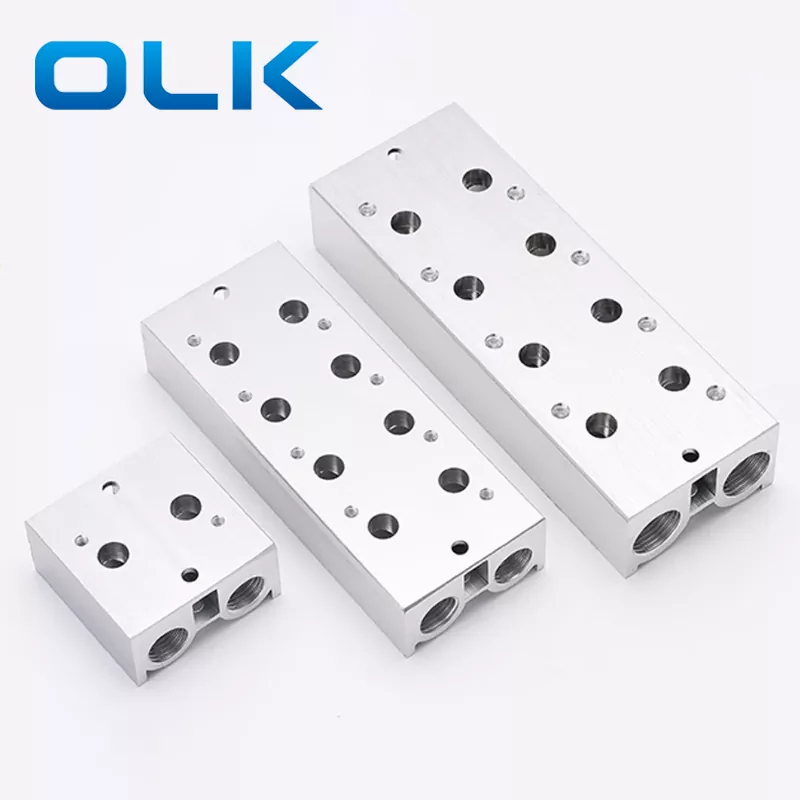

3V 4V -manifoldventil er en plate med mange luftveier. Den har kompakt design. Magnetventilbase Busbaren kan installere 2 til 20 pneumatiske magnetventiler på en manifold. Men antall posisjoner på manifolden kan ikke endres.

Alle pneumatiske magnetventiler på manifolden deler samme luftforsyningsport (P -port) og eksosport (R -port). For 3V -manifoldventilen er det ett luftinnløp og ett luftutløp på venstre side. To plugger er installert på høyre side. For 4V -manifoldventilen er det ett luftinnløp i midten og to luftutsalg på begge sider (på venstre side). Tre plugger er installert på høyre side.

Vi kan installere en lyddemper eller en plugg på eksosporten. Når vi bruker en lyddemper, må vi sørge for at de små hullene ikke er blokkert.

3V/4V ​​-manifold magnetventilproduktegenskaper ：

1. Det kan integrere en enhetlig serie retningsreguleringsventiler i en ventilgruppe, og spare plass og kostnader.

2. Det har enhetlig inntak, eksos og ledning, noe som gjør det enkelt å finne feil.

3. Det er fleksibelt i kombinasjon og har sterk utvidbarhet, noe som gir mulighet for vilkårlig kombinasjon eller utvidelse av antall retningsbestemmelsesventiler tilkoblet

Oppmerksomhet:

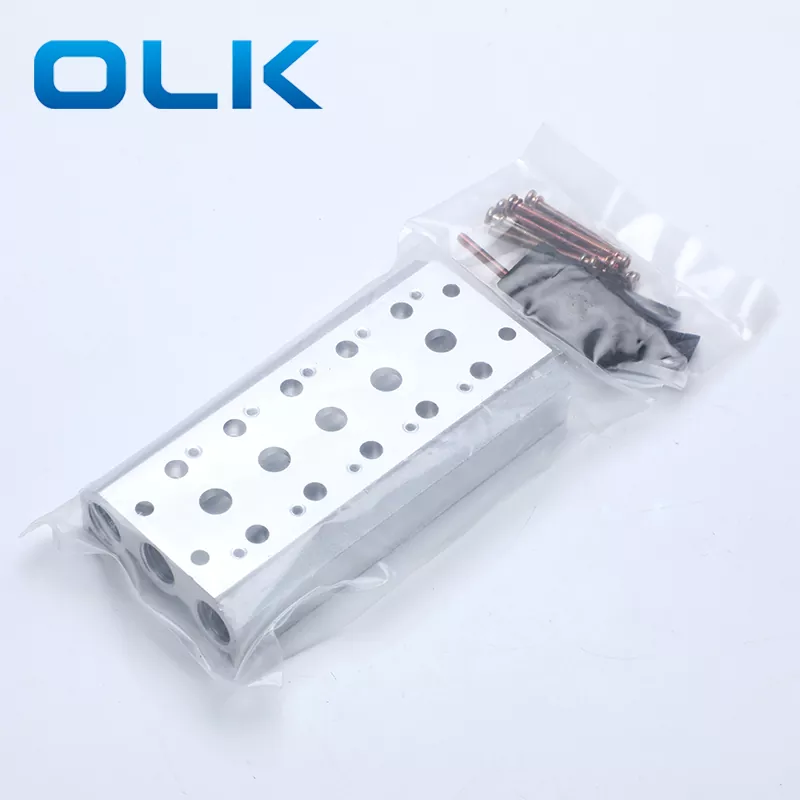

1.3V-manifold magnetventilsett inneholder manifold, tetning og skrue;

2.3V magnetventil manifold blank platesett inneholder tom plate og skrue.

3. Når du installerer pakningen mellom den pneumatiske magnetventilen og ventilplaten, bør den utstående delen installeres vendt nedover for å unngå luftlekkasje.

Vanlige spørsmål:

1.Hva er funksjonen til blanke plater i magnetventilgrupper?

Forsegle ubrukte posisjoner: Den blanke platen brukes til å dekke reserverte posisjoner i ventilmanifolden der ingen magnetventil for øyeblikket er installert, og forhindrer luftlekkasje og inntrenging av støv eller rusk. Det sikrer den generelle lufttettheten til ventilenheten. Den blanke platen gir enkel fremtidig utvidelse eller rekonfigurasjon uten behov for å erstatte hele manifolden, noe som reduserer vedlikeholdskostnader. I visse tilfeller kan den blanke platen også brukes til å isolere spesifikke kanaler for sikkerhet eller når en del av systemet er midlertidig ikke i bruk.

2. Hva 's pipingtyper av 3V 4V -manifoldventilen

En enkelt pneumatisk ventil eller en solenoidventilbase -samleskinne, det er to typer rør med ytre rør: direkte rør og baserør.
