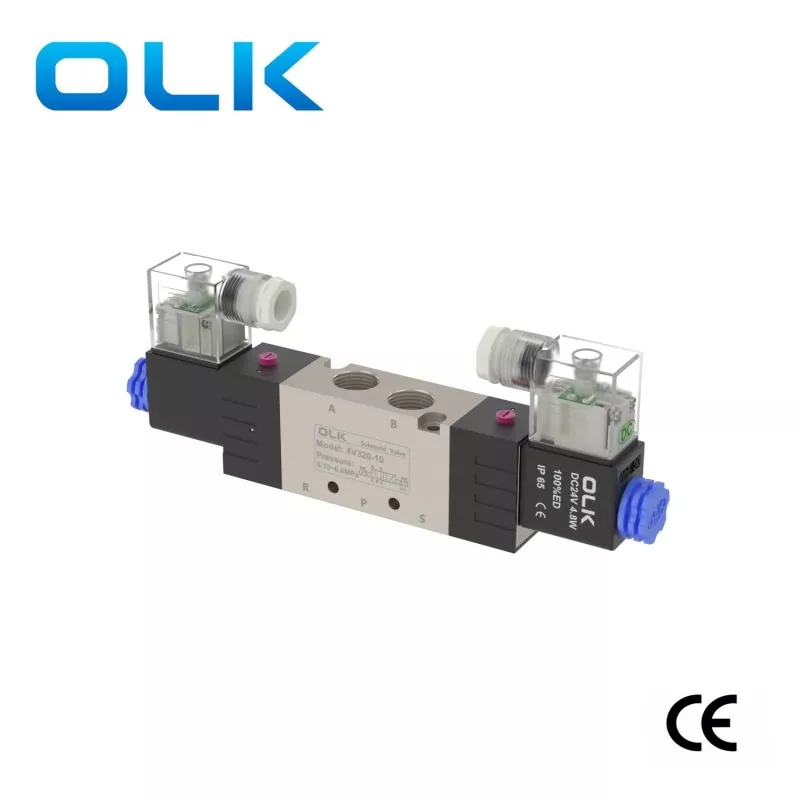

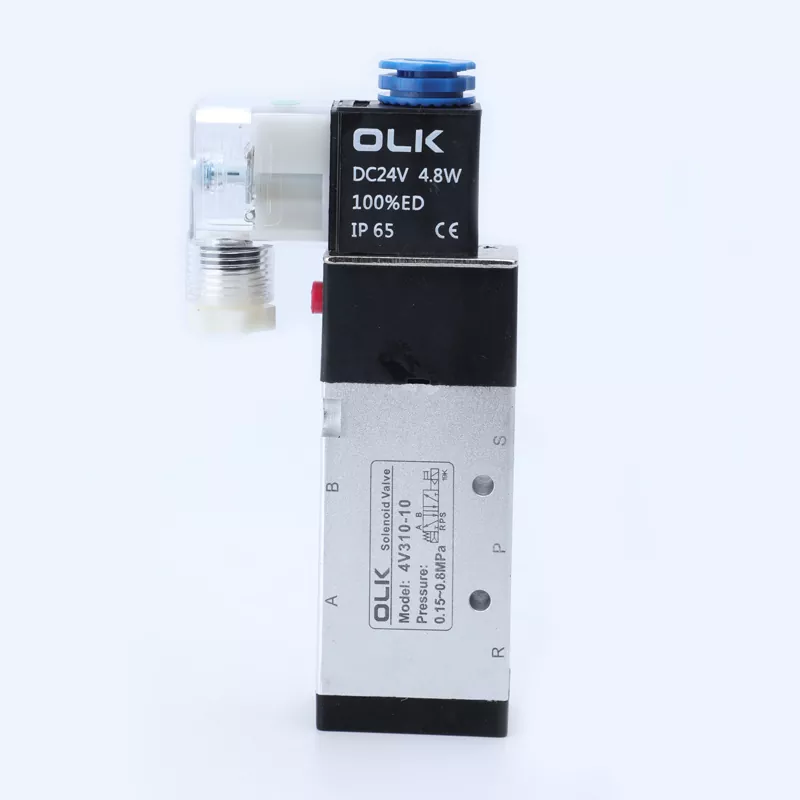

Olk 4v300 magnetventil 5 veis, 5/2way, 5/3-veis pneumatisk magnetventil. Den indre veggen i 4V300-serien magnetventilen er glatt, tetningsringen er holdbar og slitasje-motstandsdyktig, og den kan brukes i lengre tid. Den lave motstandens magnetventilforseglingsring har høyfrekvensstabilitet.
Holdbar og ikke lett skadet/energisparing og lite tap/egnet for forskjellige anledninger
4v300 serie magnetventil 5 veier symbol:
|
Bestillingskode |
|
|
|||
|
|
|
|
|||
|
4V |
3 |
10 |
10 |
AC110V |
|
|
Modell |
Kode |
Ventiltype |
Portstørrelse |
spenning |
Eksplosjonssikker spole |
|
4V: Sport2 (3) Posisjon magnetventil |
3: 300 serier |
10: Enkelt solenoid 5/2 måte |
08: G1/4 |
AC220V |
Nei: DIN -type |
|
|
|
20: Dobbelt magnetventil 5/2 vei |
10: G3/8 |
DC24V |
I: Linjetype |
|
|
|
30C: Dobbelt magnetventil Vlave5/3way lukket senter |
|
AC110V |
|
|
|
|
30E: Dobbelt magnetventil Vlave5/3way eksossenter |
|
AC24V |
|
|
|
|
30p: Dobbelt magnetventil 5/3 Way Pressure Center |
|
Dc12v |
|
|
Modell |
4V310-08 4V320-08 |
4V330-08 4V330E-08 4V330P-08 |
4V310-10 4V320-10 |
4V330C-10 4V330E-10 4V330P-10 |
|
Arbeider medium |
Luft （Filtrer gjennom en filterskjerm på over 40μm） |
|||
|
Handlingsmodus |
Intern pilottype |
|||
|
Portstørrelse |
Innløp = stikkontakt = eksosport = G1/4 |
Innløp = stikkontakt == G1/8 eksosport = G1/4 |
||
|
Effektivt tverrsnittsareal |
25mm² （CV = 1,4） |
18,0mm² （CV = 1） |
30,0mm² （CV = 1,68） |
18,0mm² （CV = 1,0） |
|
Stillinger |
5/2 port |
5/3 port |
5/2 port |
5/2 port |
|
Trykkområde |
0,15-0,8 MPa (21-114psi) |
|||
|
Bevisstrykk |
1,5MPA (215psi) |
|||
|
Arbeidstrykk |
‘-20-70 ℃ |
|||
|
Kroppsmateriale |
Aluminiumslegering |
|||
|
Smøring |
Ikke behov |
|||
|
Maks. Betjeningsfrekvens |
5 ganger/sekund |
3 ganger/sekund |
5 ganger/sekund |
3 ganger/sekund |
|
Vekt |
4V310-08: 310G 4V320-08: 400G |
450 g |
4V310-10: 310G 4V320-10: 400G |
450 g |
