Olk pneumatisk selskap dobbelt øre bakfeste-cb clevis monteringsbrakett for SC-serien pneumatisk sylinder.cb clevis brakett har dobbeltsidig med symmetrisk og centr spilleautoms hyppige bevegelsessystemer.cb Clevis monteringsbrakett egnet for middels til stor bore størrelse pneumatiske sylindere, tunge belastninger eller dynamiske applikasjoner.
CB Clevis monteringsbrakett som brukes mye i utskriftsutstyr, matmaskiner, emballasjelinjer og andre enheter som krever flytende tilkoblinger i den bevegelige enden.
|

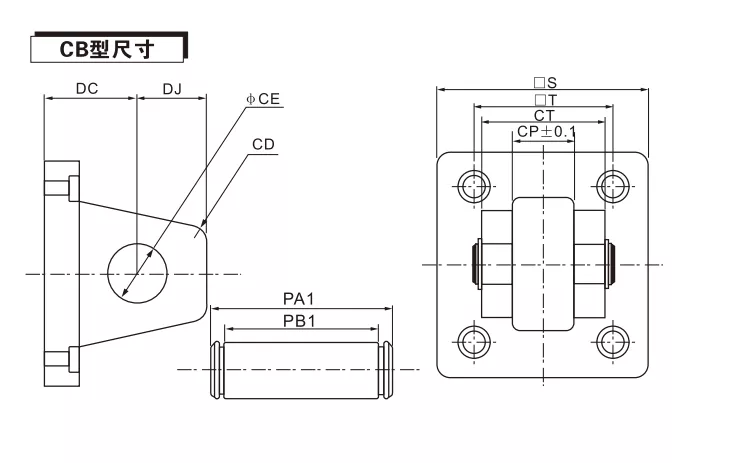

Kode / borediameter |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
CT |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
Pa1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Hvilken pneumatisk sylinder kan den brukes på CB Clevis monteringsbrakett?
Installasjonsposisjonen til de fire gjengede hullene er fast og kan bare brukes til SC -sylindere,
Hvordan installerer du CB -sylinder Clevis -monteringen på SC -sylinderen?
Juster fire skruer med de fire gjengede hullene i bunnen av SC -sylinderen, fikser posisjonene sine med skruer og stram til slutt hvert gjenget hull i sekvens
Hva er forskjellen mellom CA og CB?
CA Clevis er singel Clevis, CB Clevis er dobbel Clevis.
Inkluderer CB Clevis monteringsbrakett skruer?
Ulike spesifikasjoner for CB -sylinder Clevis Mount bruker forskjellige skruer. Ta kontakt med salg for spesifikke henvendelser og sitater
