TCTC-M BRACKET

Model:TC32

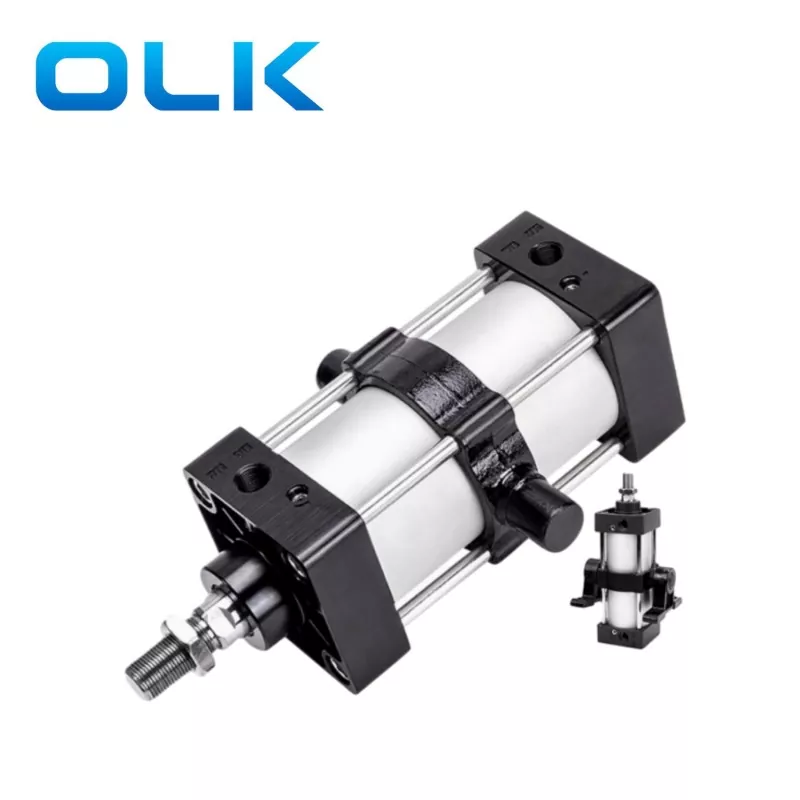

Som en profesjonell TCTC-M-brakettproduksjon, kan du være trygg på å kjøpe TC/TC-M-brakett fra fabrikken vår, og OLK vil tilby deg den beste tjenesten etter salg og rettidig levering. OLK-standardinstallasjonsbraketten for den midterste sving TC/TC-M-braketten er laget av høy styrke jerninjeksjonsstøping, og overflaten er belagt med svart sinkteknologi, som ikke er lett å ruste og er korrosjonsbestandig. TC/TC-M-braketten er vanligvis installert i midtposisjonen til den pneumatiske sylinderen, og TC-monteringsbraketten kan fikses på hvilken som helst stilling. Luftsylinderen kan svinge rundt mellomøretaksen, som er egnet for sylindere med lange borestørrelser. Installasjonsbraketten for TC og TC-M er strukturelt stabil, sørg for at luftsylinderen ikke rister under høyhastighets frem- og tilbakegående bevegelse.

Send forespørsel

produktbeskrivelse

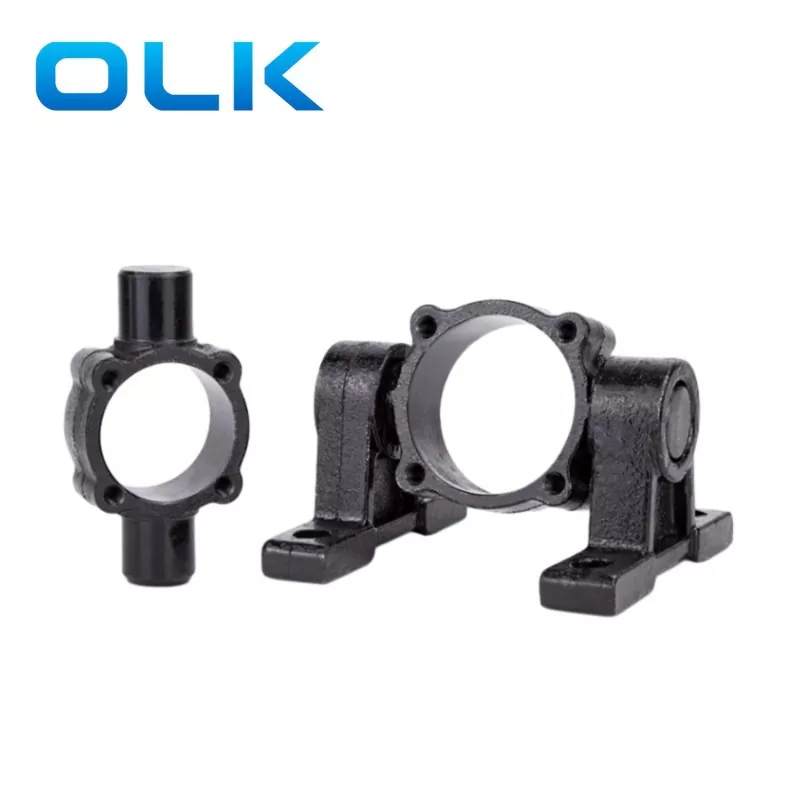

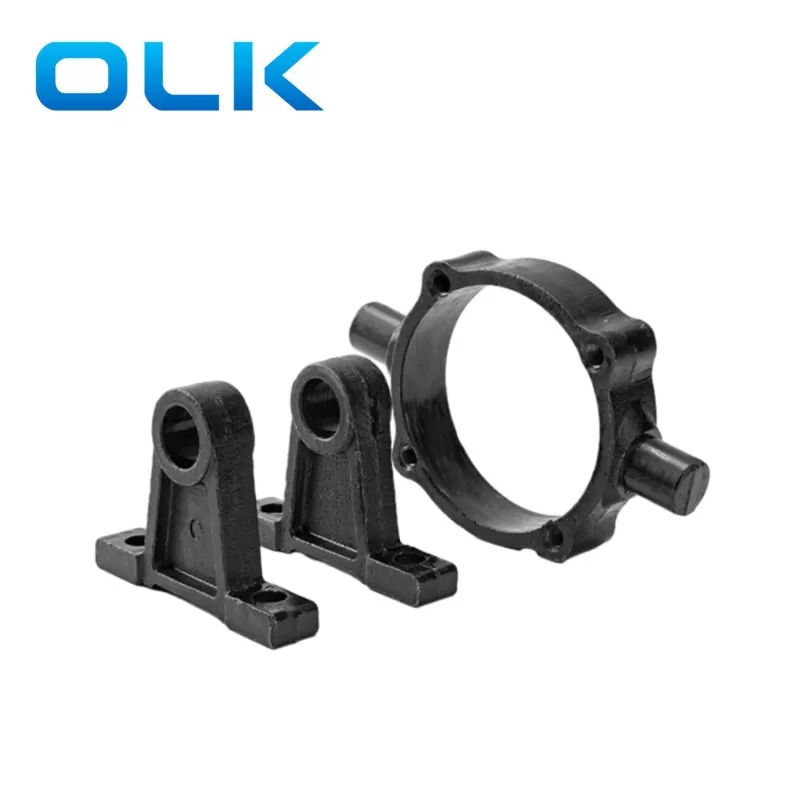

Sammenlignet med TCTC-M-braketten, har TC-M monteringsbrakett to ekstra monteringsbaser, og TC-M-brakettstrukturen er mer robust, egnet for applikasjoner med høy sylinder-driftsfrekvens eller høy drivkraft.

Både TC- og TC-M-monteringsbraketten har 360 ° rotasjonsegenskaper. TC/TC-M kan utføre vertikale rockerarmbevegelser og justere graden av frihet til luftsylinderbevegelse, dress for arbeidsscenarier som emballasjeutstyr, sorteringssystemer, monteringsutstyr, etc.

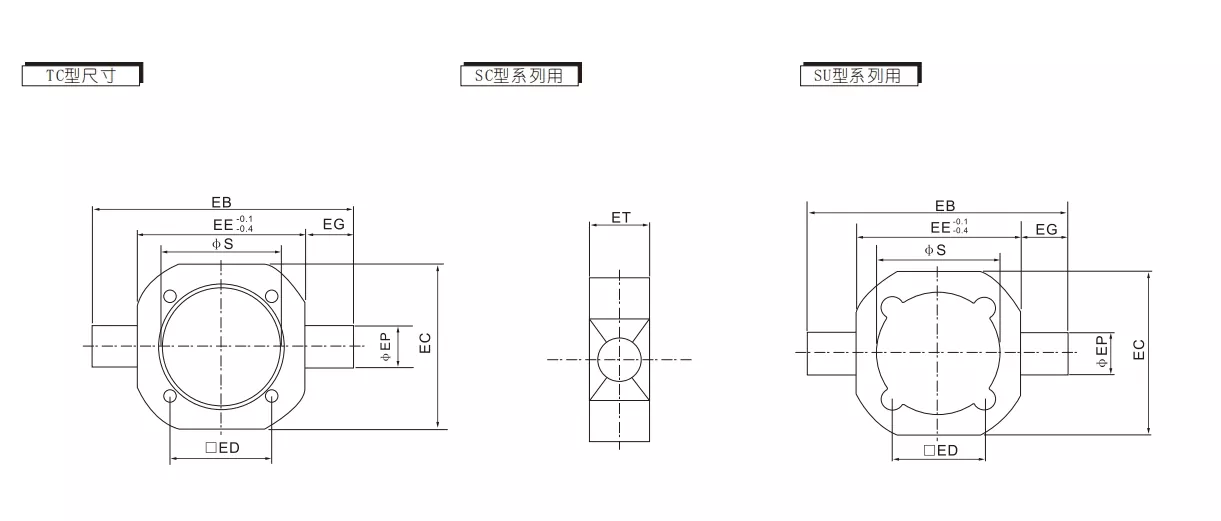

TC Bracket External Dimension Data

Kode / borediameter	Eb	Ec	Ed	Av	F.eks	Ep	Et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

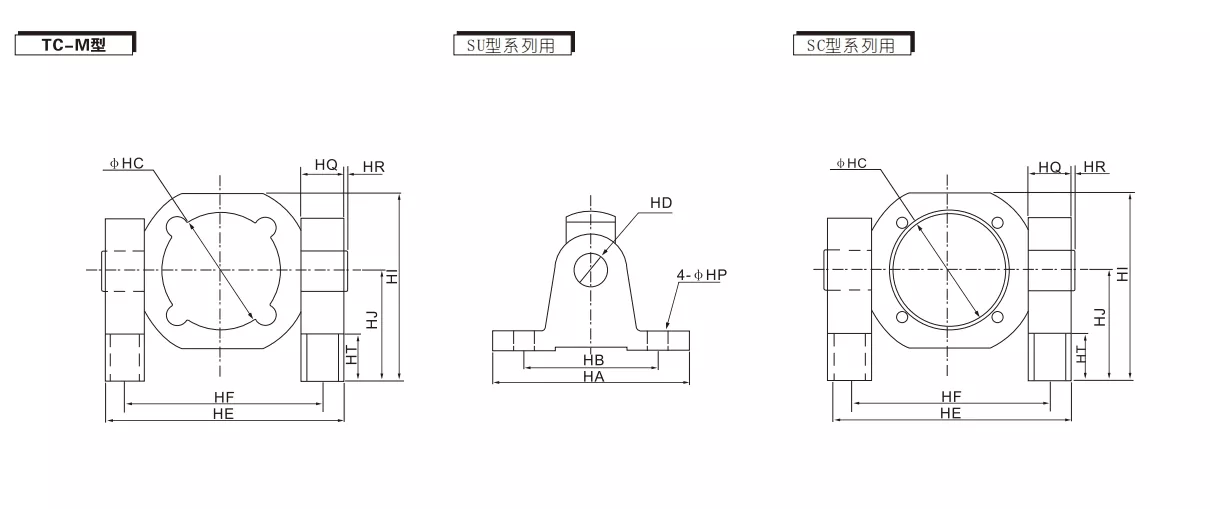

TC-M Bracket External Dimension Data

Kode / borediameter	Ha	Hb	HC	HD	HAN	Hf	Hei	HJ	HQ	Hr	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Hva er forskjellen mellom TC og TC-M installasjonsbraketter?

TC -brakett: Vanligvis en standard installasjonsbeslag, egnet for generelle installasjonsbehov.

TC-M-brakett: Designet som en forbedret installasjonsbeslag, kan det være mer egnet for spesifikke installasjonsmiljøer eller gi mer stabil støtte.

Hva er materialene for TC -brakett?

Olk -merket TC Brackets materiale er jern.

Hvilken sylinder er TC/TC-M brakettdrakt for?

TC monteringsbrakettdrakt for SC pneumatisk sylinder.

Hot Tags: TCTC-M Bracket, Kina, produsent, leverandør, fabrikk
