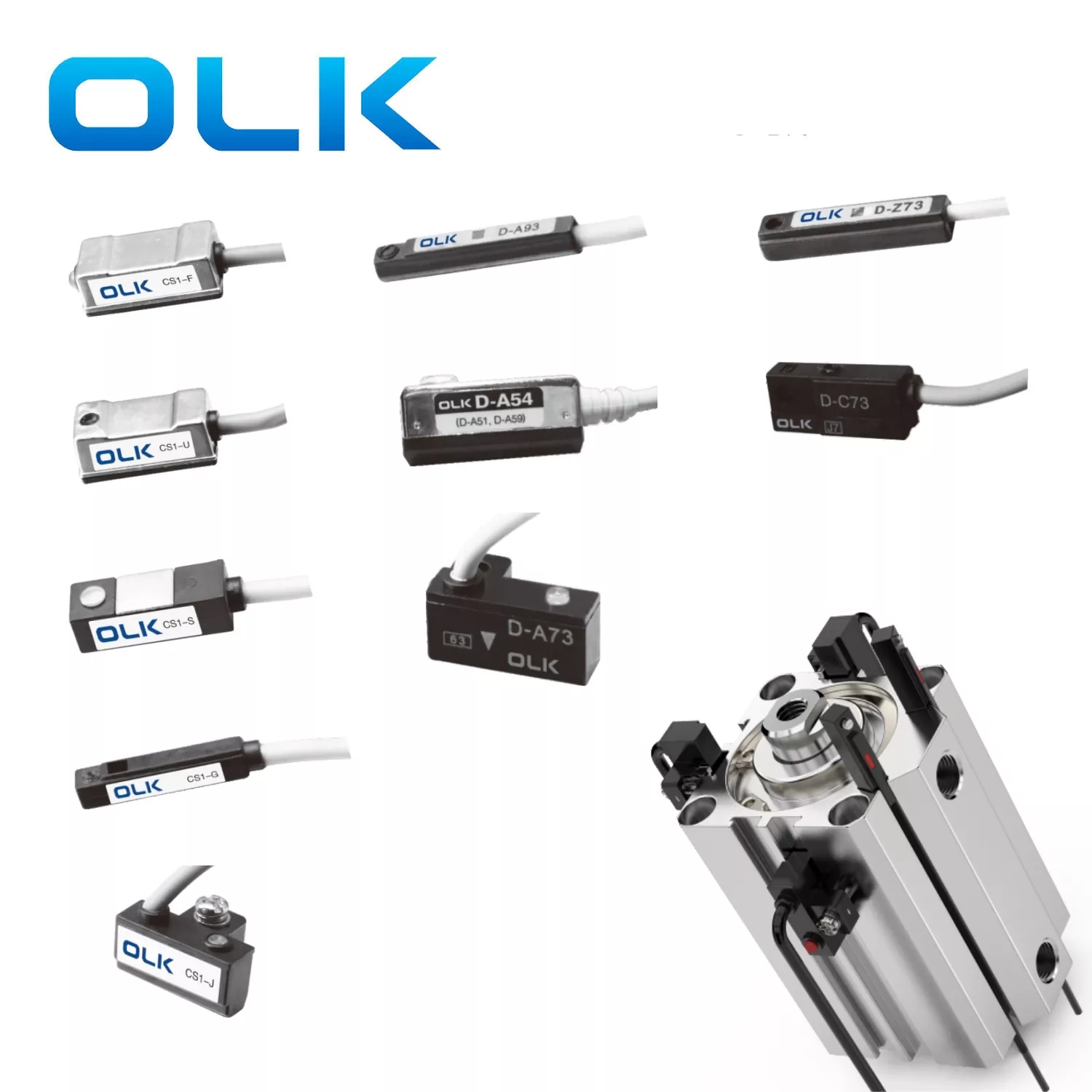

Sylindermagnetisk bryter brukes til å oppdage plasseringen av luftsylinderslag, trenger ikke maskinstyringsventiler eller slagbrytere og monteringsbrakettene i begge ender av hjerneslaget, og uten behov for kollisjonsblokker i enden av stempelstangen, noe som gjør det enkelt å bruke og kompakte i struktur. Høy pålitelighet, lang levetid, lave kostnader og kort switch -tid, og derfor har den blitt mye brukt.
Olk foreslår når du bruker, er det viktig å merke seg at sylindermagnetisk bryter ikke skal installeres i nærheten av enheter med sterke magnetfelt. Når to pneumatiske sylindere utstyrt med magnetiske brytere beveger seg parallelt, for å forhindre magnetisk interferens, bør avstanden være større enn 40 mm. Det er nødvendig å regelmessig sjekke om plasseringen av magnetbryteren er forskjøvet.
· Intelligent sensing
· Magnetisk stabilitet, sensitiv induksjon
· Enkelt å installere, kan installeres på hvilken som helst stilling langs sylinderlaget
|
Modell |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Gjeldende sylindere |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Ond/min |
SDA (Groove) |
Su (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Installasjonsmetode |
Tie stenger/ringbelter |
Tie stenger/ringbelter |
Spor |
Kansellert |
Spor |
Spor |
Spor |
Spor |
Spor |
|
Foto |
|
|
|
|
|
|
|
|
|
|
Sylinderpåføringsdiagram |
|
|
|
|
|
|
|
|
|
|
Skissere dimensjonsdiagram |
|
|
|
|
|
|
|
|
|
|
Bryter type |
Spst normalt åpent |
Spst normalt åpent |
Spst normalt åpent |
Spst normalt åpent |
Spst normalt åpent |
Spst normalt åpent |
Spst normalt åpent |
Spst normalt åpent |
Spst normalt åpent |
|
Sensing type |
Reed Switch med kontakt |
Reed Switch med kontakt |
Reed Switch med kontakt |
Reed Switch med kontakt |
Reed Switch med kontakt |
Reed Switch med kontakt |
Reed Switch med kontakt |
Reed Switch med kontakt |
Reed Switch med kontakt |
|
Driftsspenning |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
|
Maks bytte strøm |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
|
Maks kontaktkapasitet |
10W (maks) |
10W (maks) |
10W (maks) |
10W (maks) |
10W (maks) |
10W (maks) |
10W (maks) |
10W (maks) |
10W (maks) |
|
Internt strømforbruk |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
|
Spenningsdråpe |
Maks 2.5v @ 10mA DC |
Maks 2.5v @ 100mA DC |
Maks 2.5v @ 100mA DC |
Maks 2.5v @ 10mA DC |
Maks 2.5v @ 10mA DC |
Maks 2.5v @ 40mA DC |
Maks 2.5v @ 10mA DC |
Maks 2.5v @ 40mA DC |
Maks 2.5v @ 40mA DC |
|
Lekkasjestrøm |
|
|
|
|
|
Maks 10W |
|
Maks 10W |
Maks 10W |
|
Indikatorlys |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
|
Kabel |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
2.8φ, 2c, grå oljebestandig PVC |
|
Følsomhet |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Maks koblingsfrekvens |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
Driftstemperatur |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Sjokkmotstand |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
|
Vibrasjonsmotstand |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Beskyttelsesgrad |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Beskyttelseskrets |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
|
Modell |
SU-10 |
SU-12 |
SU-15 |
Su-16 |
SU-18 |
TCS1-F |
|
Gjeldende sylindere |
SU32 |
SU32/40/50 |
Det er |
SU80/100/12 |
|
Brakett |
|
Installasjonsmetode |
Spor |
Spor |
Spor |
Spor |
Spor |
Skru |
|
Enhet |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
|
Modell |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
MAL-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
Enhet |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
PC -er |
1: Sikre med glidelås i rustfritt stål
2: Fikset på trekkstangen
3: Installer direkte fra installasjonssporet
4: Jernbaneinstallasjon
Forholdsregler for magnetiske brytere
· Ikke kortslutning 2-ledningsbrytere.
2-tråds magnetiske brytere har veldig lav motstand. Å koble dem direkte til strøm kan forårsake en kortslutning og brenne bryteren.
· Kontroller ledningspolaritet.
2-ledningsbrytere må være koblet til riktig polaritet. Omvendt ledning kan føre til at signallyset ikke slås på.
3-ledningsbrytere må også være kablet riktig, eller de kan bli skadet.
· Ikke koble direkte til store induktive belastninger.
Store belastninger som motorer eller store magnetventiler kan forårsake bølgestrøm og ødelegge bryteren. Forsikre deg om at spenningen og strømmen er stabil og ren.
· Unngå sterke magnetfelt og metallflis.
Disse kan redusere følsomheten og forårsake falske signaler eller feil. For sterke magnetiske miljøer, bruk spesielle magnetiske brytere designet for den bruken.
· Ikke bruk i tøffe miljøer.
Sensorhodet er laget av harpiks. Unngå vann, kjemikalier eller sjøvann, som kan føre til at det sprekker eller svulmer.
· Håndter med omhu.
Magnetiske brytere er skjøre. Unngå påvirkninger, trekke eller grov håndtering under lagring, transport og installasjon.
· Lekkasjestrøm i 2-tråds elektroniske brytere.
Disse bryterne har en liten lekkasjestrøm. Forsikre deg om at belastningens startstrøm er høyere enn lekkasjestrømmen for å unngå falske signaler. 3-ledningsbrytere har lavere lekkasje, eller bruk mekaniske brytere uten lekkasje.
· For andre spesielle forhold, ta kontakt før bruk.
Kontakt OLK -teamet for å unngå skader eller tap fra feil bruk.
Hvordan brukes en magnetisk bryter?
Magnetiske brytere kan brukes i forbindelse med PLC, reléer og andre kontrollere for å overføre signaler.
Hva er forholdsreglene for magnetiske brytere?
Ikke kortslutte strømforsyningen direkte når du bruker magnetiske brytere.
Hva er en magnetisk bryter som ikke er kontakt?
En magnetisk bryter som ikke er kontakt, fungerer annerledes enn en kontakttype. Den bruker elektroniske komponenter for å oppdage magneter, i stedet for mekaniske deler som vassbrytere. Det er derfor det også kalles en solid-tilstand eller elektronisk magnetisk bryter. Det har bedre motstand mot sjokk og vibrasjoner, og levetiden er nesten permanent.
|
Sammenligning av to posisjonsdeteksjonsmetoder for sylindere |
||
|
Deteksjonsmåte |
|
karakteristisk |
|

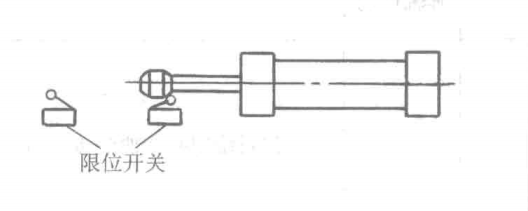

Begrensningsbryter: Begrensningsbrytere er installert med kollisjonsblokker foran stempelstangen. I grensebrytertypen er kollisjonsblokker installert på stempelstangen, og grensebrytere (for eksempel reisekreis og mekaniske kontrollretningsventiler) er installert i begge ender av stempelstangens bevegelsestrøk for å oppdage stempelets bevegelsesslag. Det er en kontaktbryter. |
|
1) Arbeidsmengden for design, installasjon, feilsøking og vedlikehold er stor. 2) Installasjonsplassen er stor 3) Kostnaden er høye. 4) Hvis den brukes på feil måte, er levetiden kort. 5) Ikke påvirket av magnetiske felt |
|
Magnetisk bryter: Magnetisk brytertype skal installere to magnetiske brytere direkte i forskjellige posisjoner på sylinderkroppen for å oppdage bevegelsestrøket til luftsylinderen. Det er en ikke-kontaktbryter. |
|
1) Sparer design- og installasjonstid, lett å feilsøke kraftig å feilsøke 2) Liten installasjonsplass 3) Kostnaden er kraftig redusert, med færre vedlegg. 4) Den har høy pålitelighet, lang levetid og god repeterbarhet av handlingsposisjoner. Det er ikke noe problem med mekaniske påvirkningsskader, og det har sterkt støv-, vann- og oljemotstandsevner. 5) Det er lett å oppnå elektrisk pneumatisk leddkontroll 6) Anti magnetiske tiltak bør tas i sterke magnetfelt |
