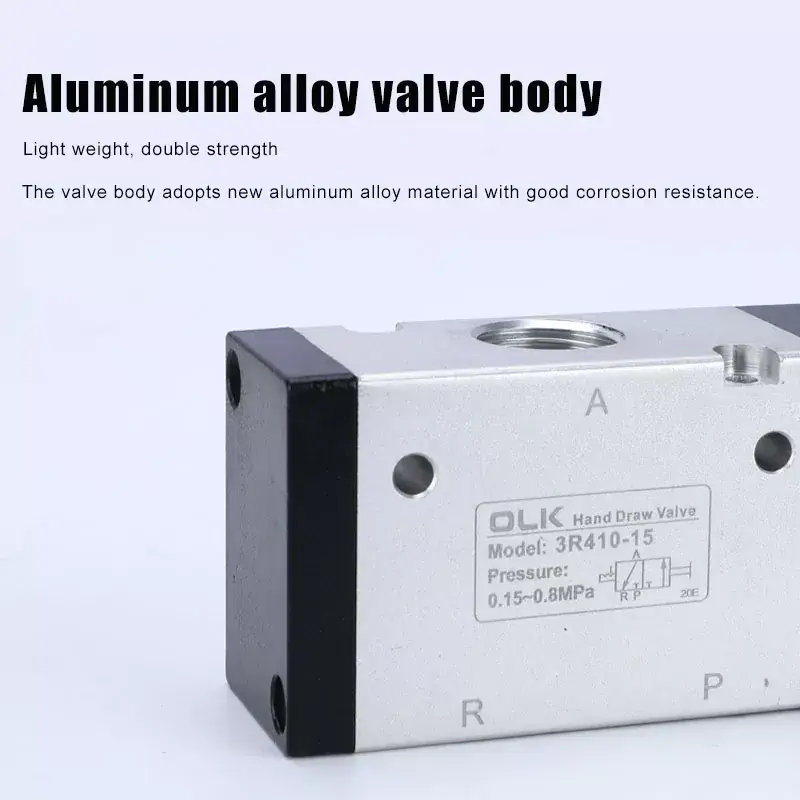

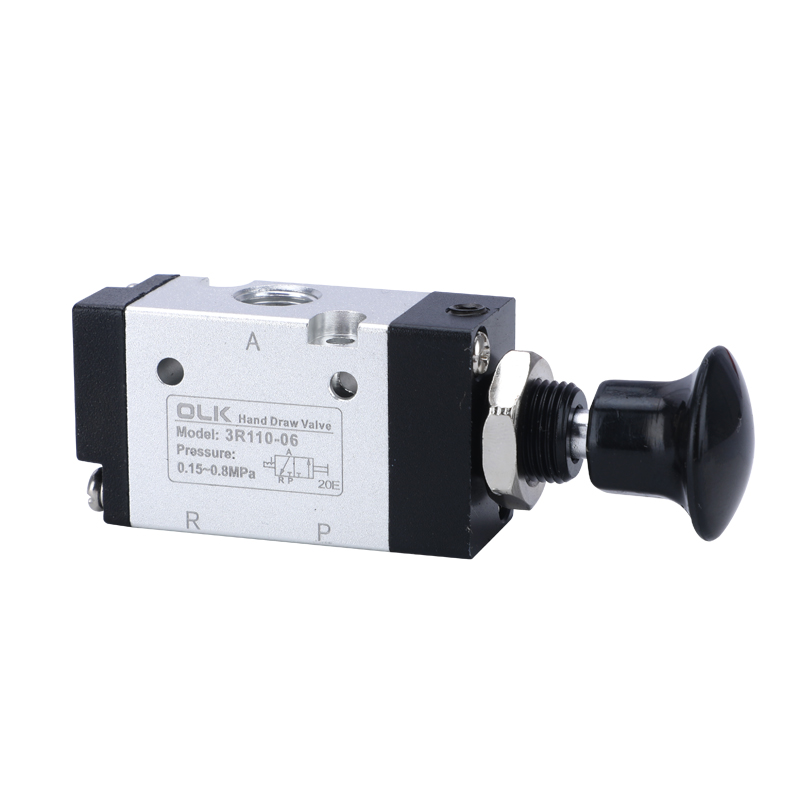

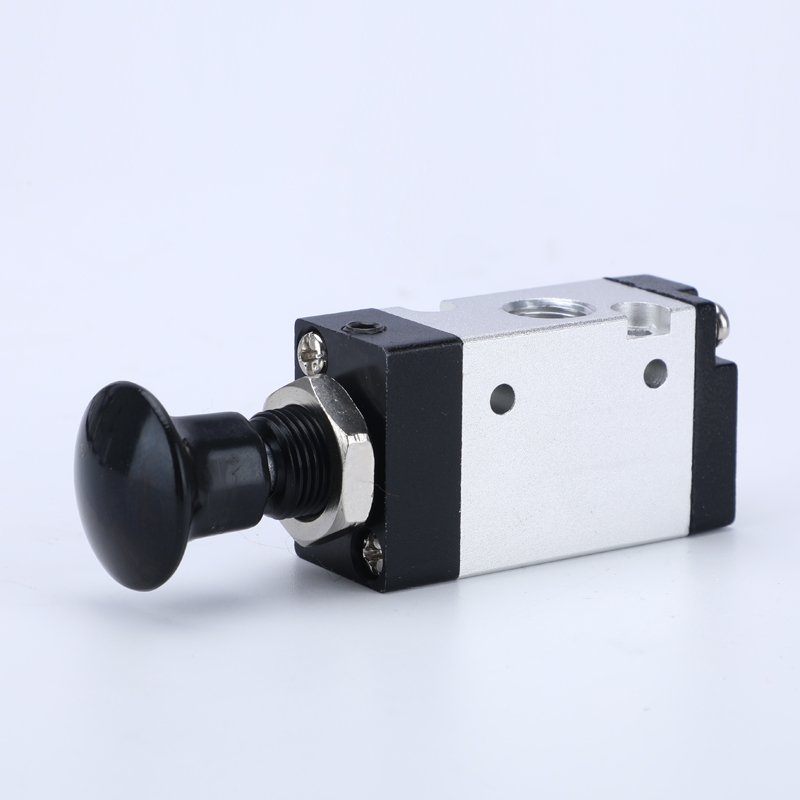

Ouleikai (OLK) har produsert håndspakventilen i 3R-serien siden 2003, som kan erstatte håndventilen AIR TAC - type 3L-serien. Den 3R håndbetjente ventilen styrer retningen ved direkte manuell betjening. Toveis treveisventilen har ett innløp, ett utløp og en utløpsport. Innløpet er utstyrt med en filterskjerm for å fjerne urenheter fra luften, og forhindrer forurensning og luftlekkasje av tetningsringen. Overflaten på ventilhuset i aluminium er sandblåst, og grensesnittene er gradfrie, med flere rørdiametre å velge mellom (M5, G1/8, G1/4, G3/8, G1/2).
SYMBOL:
| Bestillingskode: |
|||
| 3R | 2 | 10 | 08 |
| MODELL: | SERIE: | FUNKSJON: | PORT STØRRELSE: |
| 3R:3/2-veis håndventil | 1:100-serien | 10:2 POSISJON | 100-serien:06:G1/8 |
|
|
2:200-serien |
|
200-serien:06:G1/8 |
|
|
3:300 seires |
|
200-serien:08:G1/4 |
|
|
|
|
300-serien:08:G1/8 |
|
|
|
|
300-serien:10:G3/8 |

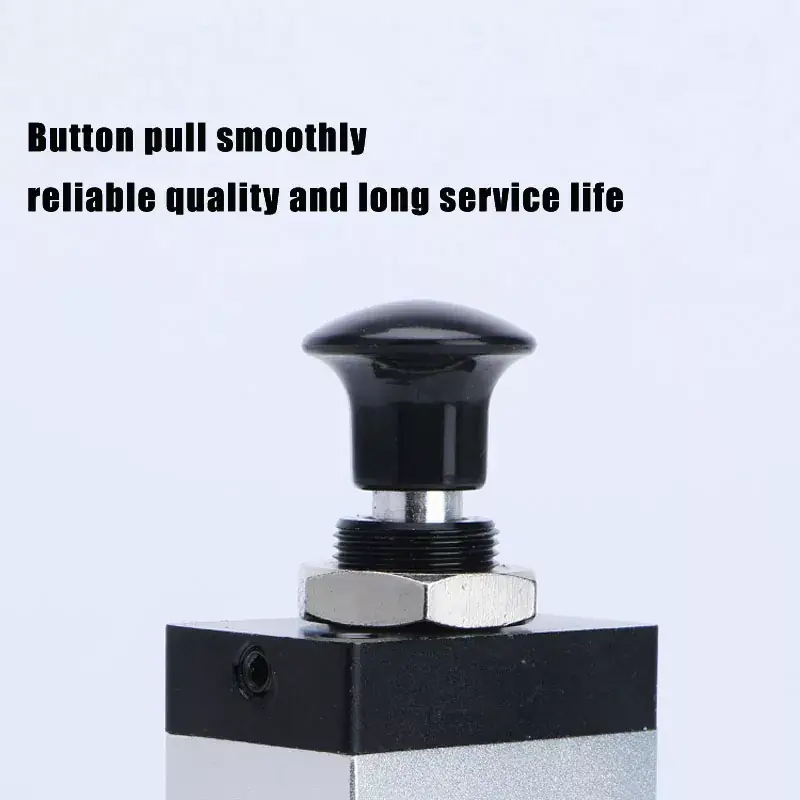

1. Manuell betjening, koaksial med aksen for enkel og presis posisjonering, som sikrer pålitelighet.
2. Stempel-type struktur med utmerket tetning, kompakt størrelse, lett og enkel montering.
3. Innvendige hull behandlet med spesielle teknikker, noe som resulterer i minimal friksjonsmotstand og forlenget levetid.
4. Krever ingen oljesmøring.
5. Enkel installasjon med flere monteringsposisjoner, forenkler praktisk bruk.
|
arbeidsmedium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
Manuell direkte handling |
|
antall stillinger |
To posisjoner treveis |
|
smøring |
unødvendig |
|
Arbeidstrykkområde MPa(psi) |
0~0,8 (0~114) |
|
Garantert trykkmotstand |
1,5 MPa (215 psi) |
|
Arbeidstemperatur °C |
-20-70 |
|
Kroppsmateriale |
aluminiumslegering |
|
modell |
Portdiameter |
Strømningstverrsnittsareal mm² (CV-verdi) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|
3R110-06 |
G1/8 |
12,0 (0,67) |
|
3R210-06 |
G1/8 |
14,0 (0,78) |
|
3R210-08 |
G1/4 |
16,0 (0,89) |
|
3R310-08 |
G1/4 |
25,0 (1,39) |
|
3R310-10 |
G3/8 |
30,0 (1,67) |
