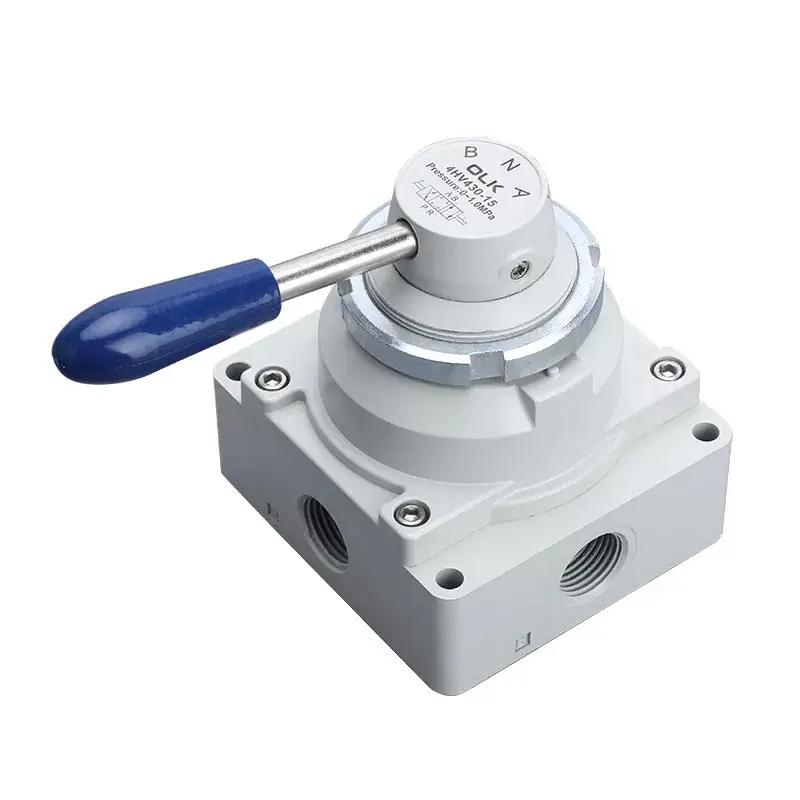

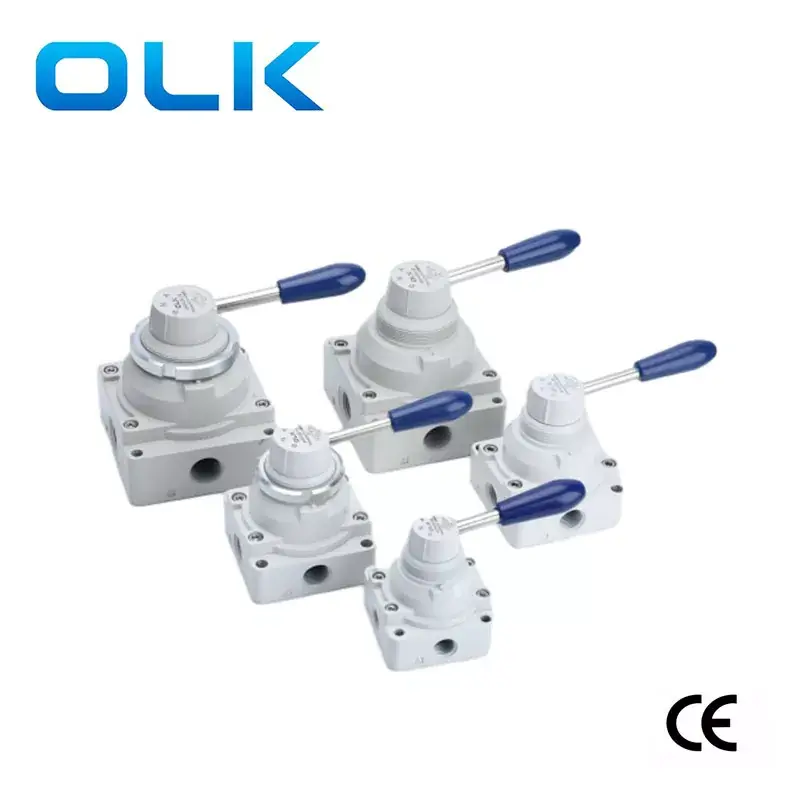

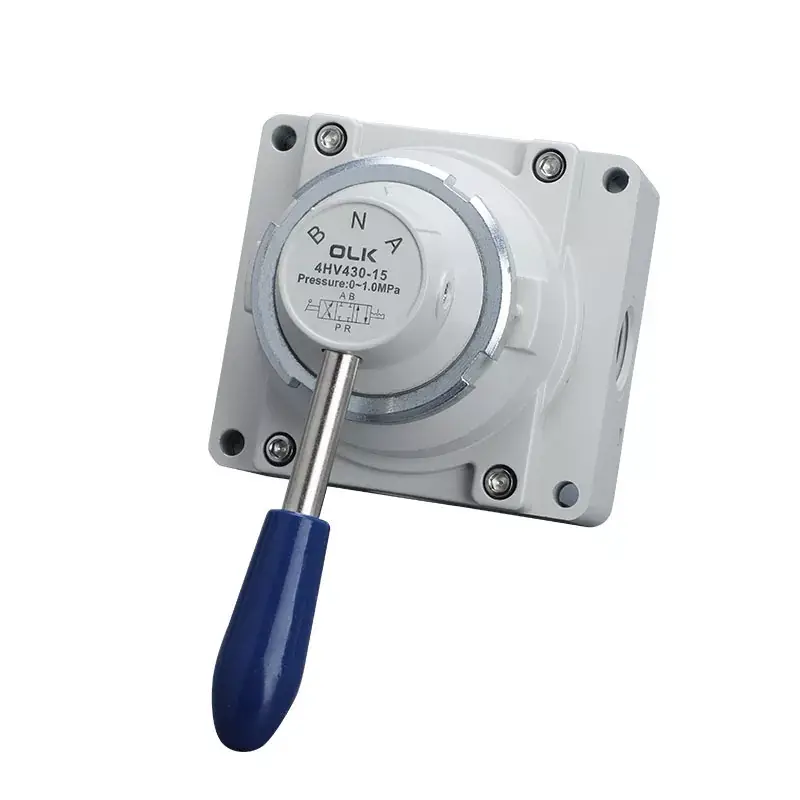

4HV-serien manuell roterende ventil 4-veis

Model:4HV210-08

Velkommen til engros eller tilpasset 4HV-serien manuell roterende ventil 4-veis fra vår fabrikk når som helst. Vi vil gi deg rabattpriser fra fabrikken for produktene våre. OLK er 4HV manuelle ventilprodusenter og leverandører i Kina.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Send forespørsel

produktbeskrivelse

Ouleikai (OLK) 4HV-serien toveis fireports/treveis fireports håndbetjent ventil byttes ved å rotere den manuelle spaken, noe som gir en god taktil følelse og jevn drift.

Den håndbetjente 4HV-ventilen har et stort effektivt strømningsareal og lavt trykktap, noe som bidrar til å redusere energiforbruket og forbedre effektiviteten under væskeoverføring. I tillegg tilbyr den to installasjonstyper for brukere å velge mellom: panelinstallasjon og bunninstallasjon, med monteringsmuttere inkludert for panelinstallasjon.

Samlet sett er Ouleikai (OLK) 4HV manuell ventil en høyytelses og brukervennlig kontrollventil som er mye brukt i ulike industrisektorer. For mer detaljert informasjon om den manuelle 4HV-ventilen, anbefales det å konsultere den relaterte produkthåndboken eller snakke med profesjonelt teknisk personell.

4HV manuell ventil Produktegenskaper

1. Glatt og lett sving med god taktil følelse, nøyaktig posisjonering:

2. Stort effektivt strømningsareal med lavt trykktap;

3. Stort effektivt strømningsareal;

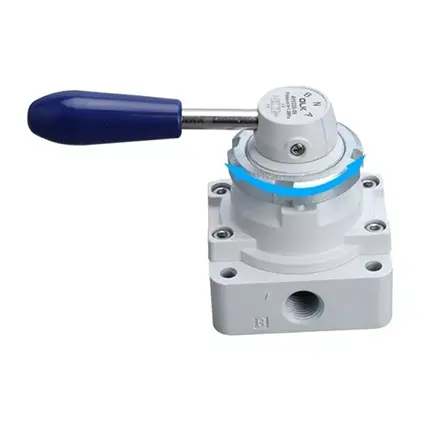

4. To tilgjengelige installasjonsmetoder: panel- og bunninstallasjon. Panelinstallasjon leveres med monteringsmuttere.

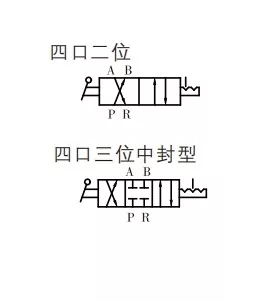

4HV-serien manuell roterende ventil 4-veis Symbol:

Bestillingskode
4HV	2	30	__	8	S
Modell	serie	posisjon		Portstørrelse	Installasjonstype:
4HV：4HV-serien manuell roterende ventil	2:200-serien	10:2 posisjon 4 Babord		06:PT1/8	Blank
	3:300-serien	30:3 posisjon 4 Babord		08:PT1/4	S: Panelmontering (med ventilmutter)
	4:400-serien			10:PT3/8
				15:PT1/2
				20:PT3/4

4HV-serien manuell roterende ventil 4-veis Generelle parametere

arbeidsmedium	Luft (filtrert gjennom et filter over 40μm)
Handling	håndkontroll
smøring	unødvendig
Arbeidstrykkområde MPa(psi)	0-1,0 (~145)
Garantert trykkmotstand	1,5 MPa (215 psi)
Arbeidstemperatur °C	-20-70

4HV-serien manuell roterende ventil 4-veis forskjellige parametere

modell	Portdiameter	antall stillinger	Effektivt tverrsnittsareal mm² (CV-verdi)
4HV210-06	PT1/8	2 posisjon 4 vei	14,0 (0,78)
4HV230-06	PT1/8	3 posisjon 4 vei	14,0 (0,78)
4HV210-08	PT1/4	2 posisjon 4 vei	14,0 (0,78)
4HV230-08	PT1/4	3 posisjon 4 vei	14,0 (0,78)
4HV310-08	PT1/4	2 posisjon 4 vei	30,0 (1,67)
4HV330-08	PT1/4	3 posisjon 4 vei	30,0 (1,67)
4HV310-10	PT3/8	2 posisjon 4 vei	33,0 (1,83)
4HV330-10	PT3/8	3 posisjon 4 vei	33,0 (1,83)
4HV410-15	PT1/2	2 posisjon 4 vei	88,0 (4,89)
4HV430-15	PT1/2	3 posisjon 4 vei	88,0 (4,89)
4HV410-20	PT3/4	2 posisjon 4 vei	95,0 (5,27)
4HV430-20	PT3/4	3 posisjon 4 vei	95,0 (5,27)

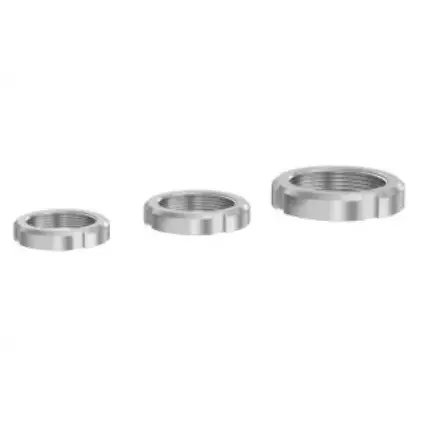

4-veis 4HV håndventilbetjent ventilmutter:

Modell:	Tråd:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1.5

OLK pneumatiske håndroterende ventiler – 5 modeller sammenligning
Foto
OLK modell	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Posisjon	2 Posisjon 4 Vei	3 Posisjon 4 Vei	3 Posisjon 4 Vei	3 Posisjon 4 Vei	3 Posisjon 4 Vei
	3 Posisjon 4 Vei
Portstørrelse	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4,PT3/8,PT1/2	PT1/4,PT3/8,PT1/2	G1/4
Produktfunksjoner	Panelmontering	A: Firkantet grensesnitt B: tosidig grensesnitt, med lyddemping i bunnen			Blank：Ett hull på den ene siden L：To hull på motsatte sider；D：Fire hull på bunnen；

Håndtak	Avtakbart håndtak	Avtakbart håndtak	Avtakbart håndtak	Ikke avtagbare/plasthåndtak	Avtakbart håndtak, Anti-skallingshåndtak

Dimensjoner på basen	200-serien: 62 mm 300-serien: 74 mm 400-serien: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

Vanlige spørsmål:

Hva er funksjonen i 4HV håndkontrollventil?

4HV-håndventilen kan være panelmontert.

Hvor mange posisjoner kan velges i 4HV manuell ventil?

2 posisjon 4 vei og 3 posisjon 4 vei to type kan velges.
