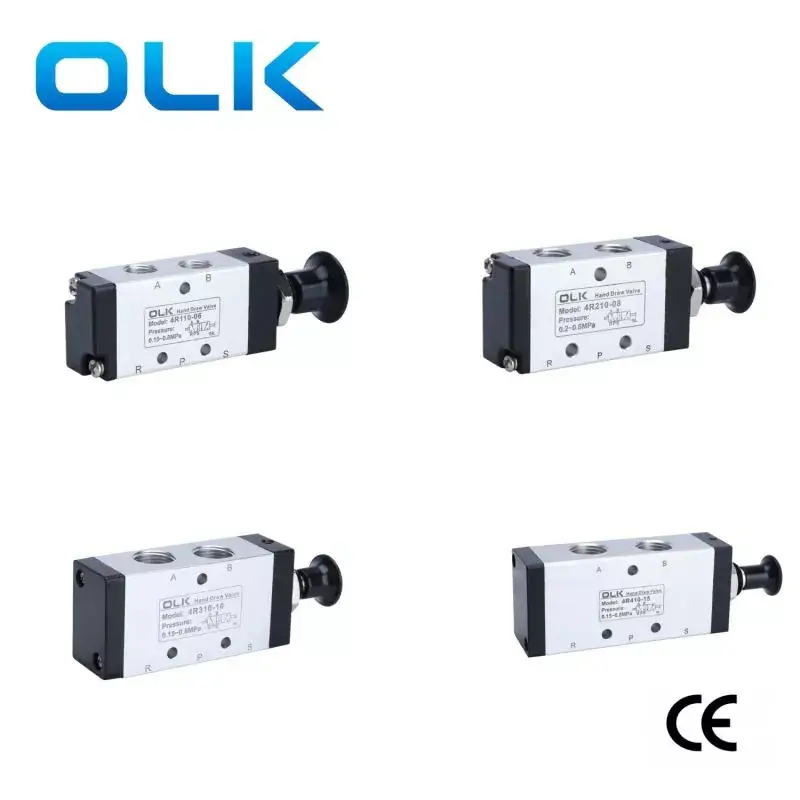

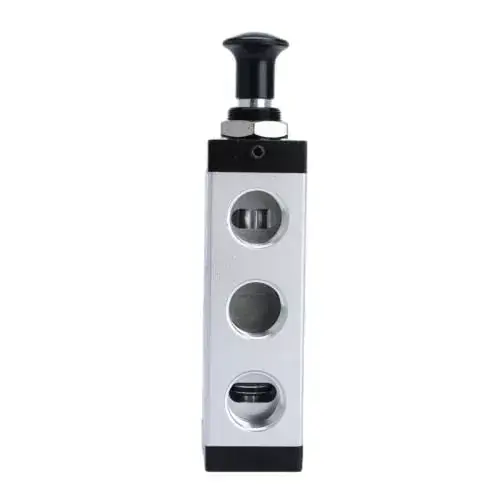

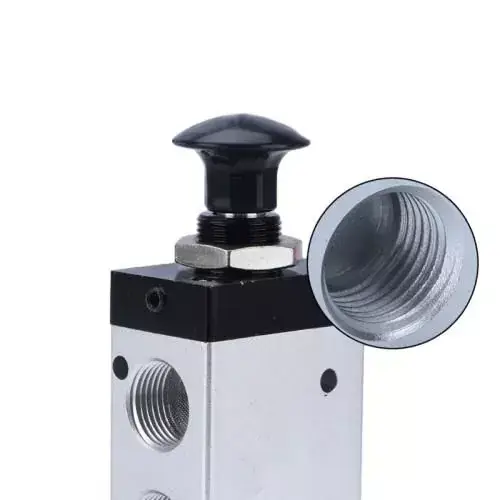

Ouleikai (OLK) 4R-serien håndbetjent ventil 5-veis vedtar 2/5-design, som muliggjør kontroll og veksling av ulike gasser, egnet for kravene til ulike pneumatiske systemer. Hand-pull-operasjonen kontrollerer retningsendring, noe som gjør det praktisk for operatører å manuelt kontrollere gassstrømretningen med høy fleksibilitet.
Merknader: Vennligst ikke overskrid det nominelle arbeidstrykkområdet til håndtrekkventilen for å unngå å påvirke sikkerheten og stabiliteten til produktet. Bruksscenarier: Brukes til gasskontroll i laboratoriegasssystemer og lignende applikasjoner.
SYMBOL:
Bestillingskode:
4R
2
10
08
MODELL:
SERIE
FUNKSJON:
PORT STØRRELSE:
4L:5/2 håndventil
1:100-serien
10:2 posisjon
100-serien:06:G1/8
2:200 seires
200-serien:06:G1/8
3:300 seires
200-serien:08:G1/4
300-serien:08:G1/8
300-serien:10:G3/8
|
arbeidsmedium |
Luft (filtrert gjennom et filter over 40μm) |
|
Handling |
Manuell direkte handling |
|
smøring |
unødvendig |
|
Arbeidstrykkområde MPa(psi) |
0~0,8 (0~114) |
|
Garantert trykkmotstand |
1,5 MPa (215 psi) |
|
Arbeidstemperatur °C |
-20-70 |
|
Kroppsmateriale |
aluminiumslegering |
|
modell |
Portdiameter |
Strømningstverrsnittsareal mm² (CV-verdi) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0 (0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |
