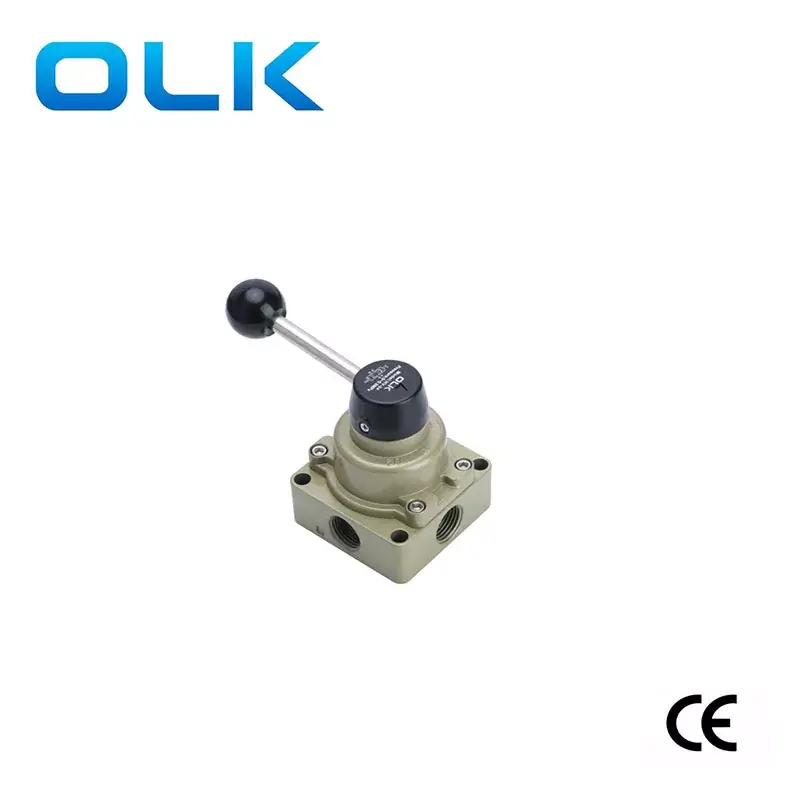

Olk er HV-serie manuell roterende ventil 4-veis produsent og leverandør i Kina.OULEIKAI (OLK) HV-02/03/04 Series Fire-veis hånddrevne ventiler har en aluminiumslegeringsbase og hus med overflateoksidasjonsbehandling, og tilbyr utmerket slitasje og tetningsegenskaper under trykk. Aluminiumslegering har overlegne fysiske egenskaper sammenlignet med rent aluminium. Forskjellen mellom HV-02, HV-03 og HV-04 manuelle ventiler ligger i størrelsen på grensesnittet. Disse ventilene har tre justerbare gir med klare girmarkeringer og brukes ofte til å kontrollere sylindere, blant andre applikasjoner.
Når den er byttet til 02 -giret, frigjør B -eksosporten luft, en eksosportventiler og sylinderen strekker seg.
Når de er byttet til N -giret, er både A- og B -eksosporter lukket, og sylinderen stopper midtveis.
Når den er byttet til 01 -giret, frigjør A -eksosporten luft, B -eksosportventilene og sylinderen trekker seg tilbake.
|
Modell |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Arbeider medium |
Luft （Filtrer gjennom en filterskjerm på over 40μm） |
|||
|
Handlingsmodus |
Håndkontroll |
|||
|
Portstørrelse |
Innløp = stikkontakt = PT1/4 |
|||
|
Trykkområde |
0.15-0.8MPA (21-114psi) |
|||
|
Stilling |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Woking Pressure |
‘-10-60 ℃ |
|||
|
Bevisstrykk |
1,5MPA (215psi) |
|||
|
Olk pneumatiske håndrotasjonsventiler - 5 modeller sammenligning |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Olk modell |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Stilling |
2 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
|
3 Posisjon 4 vei |
|
|
|
|
|
|
|
|
|
Portstørrelse |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Produktfunksjoner |
Panelmontering |
|
A: Quadrilateral grensesnitt B: To-side grensesnitt, med lyddemping i bunnen |
|
|
|
|
|
Blank ： Ett hull på den ene siden L ： To hull på motsatte sider ； D ： Fire hull på bunnen ； |
|
|
|
|
|
|
|
|
|
|
|
|
Håndtak |
Flyttbart håndtak |
|
Flyttbart håndtak |
|
Flyttbart håndtak |
|
Ikke flyttbare/ plasthåndtak |
|
Avtakbart håndtak, anti-scaldhåndtak |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensjoner av basen |
200 serier: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modell |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Arbeider medium |
Luft （Filtrer gjennom en filterskjerm på over 40μm） |
|||||
|
Handlingsmodus |
Håndkontroll |
|||||
|
Portstørrelse |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Trykkområde |
0.15-0.8MPA (21-114psi) |
|||||
|
Stilling |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Woking Pressure |
‘-10-60 ℃ |
|||||
|
Bevisstrykk |
1,5MPA (215psi) |
|||||
