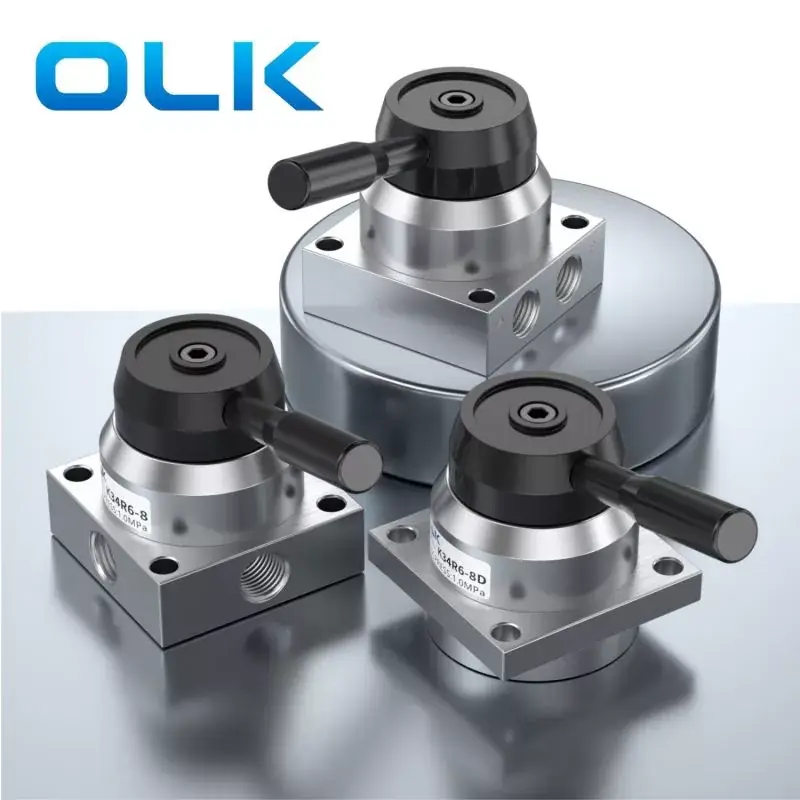

Ouleikai (OLK) produserer 2-posisjon 4-veis og 3-posisjon 4-veis K34 manuelle roterende ventiler/direktevirkende sylinderkontroll retningsventiler. De har aluminiumslegeringsventillegemer som er korrosjonsbestandige og rustfast. Disse høystyrkeventillegemene kan fungere kontinuerlig i 48 timer. K34 Ventilpresisjon Gjengede porter har et avtakbart håndtak, og bunnen har monteringshull for enklere installasjon.

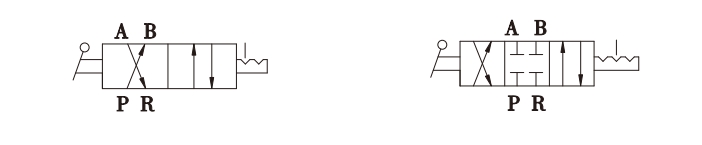

Symbol:
| Bestillingskode: | |||||
| K | 34 | R6 | - | 8 | L |
| Modell: | Kode | FUNTION: |
|
Portstørrelse: | Installasjon: |
| K ： K -serie håndhåndbok roterende ventil |
24: 2 Posisjon 4 vei | R6: håndkontroll |
|
8: G1/4 | Blank: Ett hull på den ene siden |
|
|
34: 3 Posisjon 4 vei |
|
|
|
L: Dobbelthull på motsatte sider |
|
|
|
|
|
|
A: Tre hull i bunnen |
|
|
|
|
|
|
D: Fire hull på bunnen |
|
Modell |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Arbeider medium |
Luft （Filtrer gjennom en filterskjerm på over 40μm） |
|||||
|
Handlingsmodus |
Håndkontroll |
|||||
|
Portstørrelse |
Innløp = stikkontakt = PT1/4 |
|||||
|
Trykkområde |
0.15-0.8MPA (21-114psi) |
|||||
|
Stilling |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Woking Pressure |
‘-10-60 ℃ |
|||||
|
Bevisstrykk |
1,5MPA (215psi) |
|||||
|
Olk pneumatiske håndrotasjonsventiler - 5 modeller sammenligning |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Olk modell |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Stilling |
2 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
3 Posisjon 4 vei |
|
|
3 Posisjon 4 vei |
|
|
|
|
|
|
|
|
|
Portstørrelse |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Produktfunksjoner |
Panelmontering |
|
A: Quadrilateral grensesnitt B: To-side grensesnitt, med lyddemping i bunnen |
|
|
|
|
|
Blank ： Ett hull på den ene siden L ： To hull på motsatte sider ； D ： Fire hull på bunnen ； |
|
|
|
|
|
|
|
|
|
|
|
|
Håndtak |
Flyttbart håndtak |
|
Flyttbart håndtak |
|
Flyttbart håndtak |
|
Ikke flyttbare/ plasthåndtak |
|
Avtakbart håndtak, anti-scaldhåndtak |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensjoner av basen |
200 serier: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Vend vinkel |
105 ° |
|
Strømforbruk |
≤80W (Standby≤0.5W) |
|
Lastelager |
45 kg-65 kg |
|
Farge |
Høyt glanshvit |
|
Løftehøyde |
65cm-85cm (kan utstyres med en andre heis) |
|
Fjernkontrollavstand |
50 meter (åpen plass) |
|
Modell |
K34R6-8 |
|
|
|
||
|
Arbeider medium |
Luft （Filtrer gjennom en filterskjerm på over 40μm） |
|||||
|
Handlingsmodus |
Håndkontroll |
|||||
|
Portstørrelse |
Innløp = stikkontakt = PT1/4 |
|||||
|
Trykkområde |
0.15-0.8MPA (21-114psi) |
|||||
|
Stilling |
3 Posisjon 4 vei |
|
|
|
||
|
Woking Pressure |
‘-10-60 ℃ |
|||||
|
Bevisstrykk |
1,5MPA (215psi) |
|||||
