Fabrikken vår spesialiserer seg på produksjon av TN -serien dual Axis -sylinder. Velkommen til å kjøpe TN -serie dobbeltaksersylinder fra Olk. Hver forespørsel fra kunder blir svart innen 24 timer. Onomeikai (olk) TN dobbeltaksersylinder muliggjør samtidig kontroll av flere akser, og letter komplekse bevegelsesveier og samarbeidsarbeid med flere akser.
Sammenlignet med å bruke flere enaks-sylindere hver for seg, må TN dobbeltaksens sylindertegratere flere aktiveringsakser, med en plassbesparende innebygd kroppsmonteringsform som er mer kompakt.
Olk pneumatiske leverandører med avansert design og optimaliserte kontrollalgoritmer, og oppnår effektiv energiutnyttelse og energisparende effekter, reduserer energiforbruket og driftskostnadene.
TN DUAL AXIS-sylinderens faste panel har monteringshull på tre sider, noe som letter belastning på flere posisjoner. Det sikrer presis synkron kontroll av flere akser, og sikrer synkron bevegelse av hver akse i komplekse bevegelsesveier.
1. Overholder selskapets standarder.
2. Innbygd kroppsinstallasjon for plassbesparelse.
3. har visse bøyninger og vridningsmotstand, i stand til å motstå sidebelastninger.

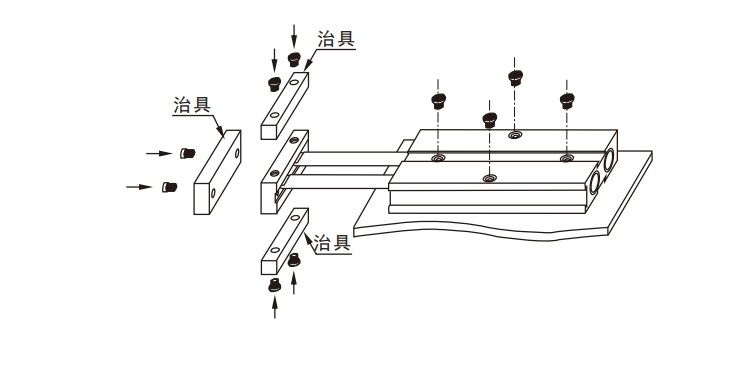

4. Monteringshull på tre sider av den faste platen letter flerposisjonsmontering.
5. Justerbar front-end kollisjonspute på kroppen gir mulighet for justering av sylinderslag og påvirkningsavlastning.
6. Denne serien med sylindere er standardutstyrt med magnetiske fester, med ikke-magnetiske alternativer tilgjengelig.
|
Borestørrelse (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Skuespillmodus |
Dobbelt skuespill |
|||||
|
Arbeider medium |
Renset luft |
|||||
|
Arbeidstrykk |
0,1-1,0 MPa (14-145psi) |
|||||
|
Bevisstrykk |
1,5 MPa (215psi) |
|||||
|
Arbeidstemperaturområde |
‘-20-70 ℃ |
|||||
|
Arbeidshastighetsområde |
30-500 |
|||||
|
Bufferingsmodus |
krasjpute |
|||||
|
Ikke-råpende presisjon |
± 0,4 |
± 0,3 |
||||
|
Portstørrelse |
M5 x 0,8 |
PT1/8 |
||||
Den ikke-roterende nøyaktigheten refererer til vinkelen sylinderen faste plate kan rotere når sylinderen er i fullt tilbaketrukket tilstand.
Takeover Thread -typer tilgjengelige er NPT og G.
PS: All TN -serie dobbeltaksersylinder med magneter.
TN -serie dobbeltaksersylindersymbol:
|
Bestillingskode |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODELL |
|
Borestørrelse |
|
hjerneslag |
|
Magnet |
|
Tråd |
|
TN: Dobbeltstangsylinder (dobbeltspill), full serie med magnet |
|
|
|
|
|
S: Med magnet |
|
Blank: PT -tråd |
|
|
|
|
|
|
|
|
|
T: NPT -tråd |
|
|
|
|
|
|
|
|
|
G: G -tråd |
TN -serie dobbeltaksersylinderstandardspesifikasjon:
|
Borestørrelse (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Skuespillmodus |
Dobbelt skuespill |
|||||
|
Arbeider medium |
Renset luft |
|||||
|
Arbeidstrykk |
0,1-1,0 MPa (14-145psi) |
|||||
|
Bevisstrykk |
1,5 MPa (215psi) |
|||||
|
Arbeidstemperaturområde |
‘-20-70 ℃ |
|||||
|
Arbeidshastighetsområde |
30-500 |
|||||
|
Bufferingsmodus |
krasjpute |
|||||
|
Ikke-råpende presisjon |
± 0,4 |
± 0,3 |
||||
|
Portstørrelse |
M5 x 0,8 |
PT1/8 |
|
|||
Den ikke-roterende nøyaktigheten refererer til vinkelen sylinderen faste plate kan rotere når sylinderen er i fullt tilbaketrukket tilstand.
Takeover Thread -typer tilgjengelige er NPT og G.
PS: Alltn Series Dual Axis -sylinder med magneter.
|
bar (mm) |
Stempelstangdiameter (mm) |
Skuespilltype |
Effektivt område (mm²) |
Lufttrykk (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dobbelt skuespill |
Skyv side |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Skyv side |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dobbelt skuespill |
Skyv side |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Skyv side |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dobbelt skuespill |
Skyv side |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Skyv side |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dobbelt skuespill |
Skyv side |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Skyv side |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dobbelt skuespill |
Skyv side |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Skyv side |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dobbelt skuespill |
Skyv side |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Skyv side |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
